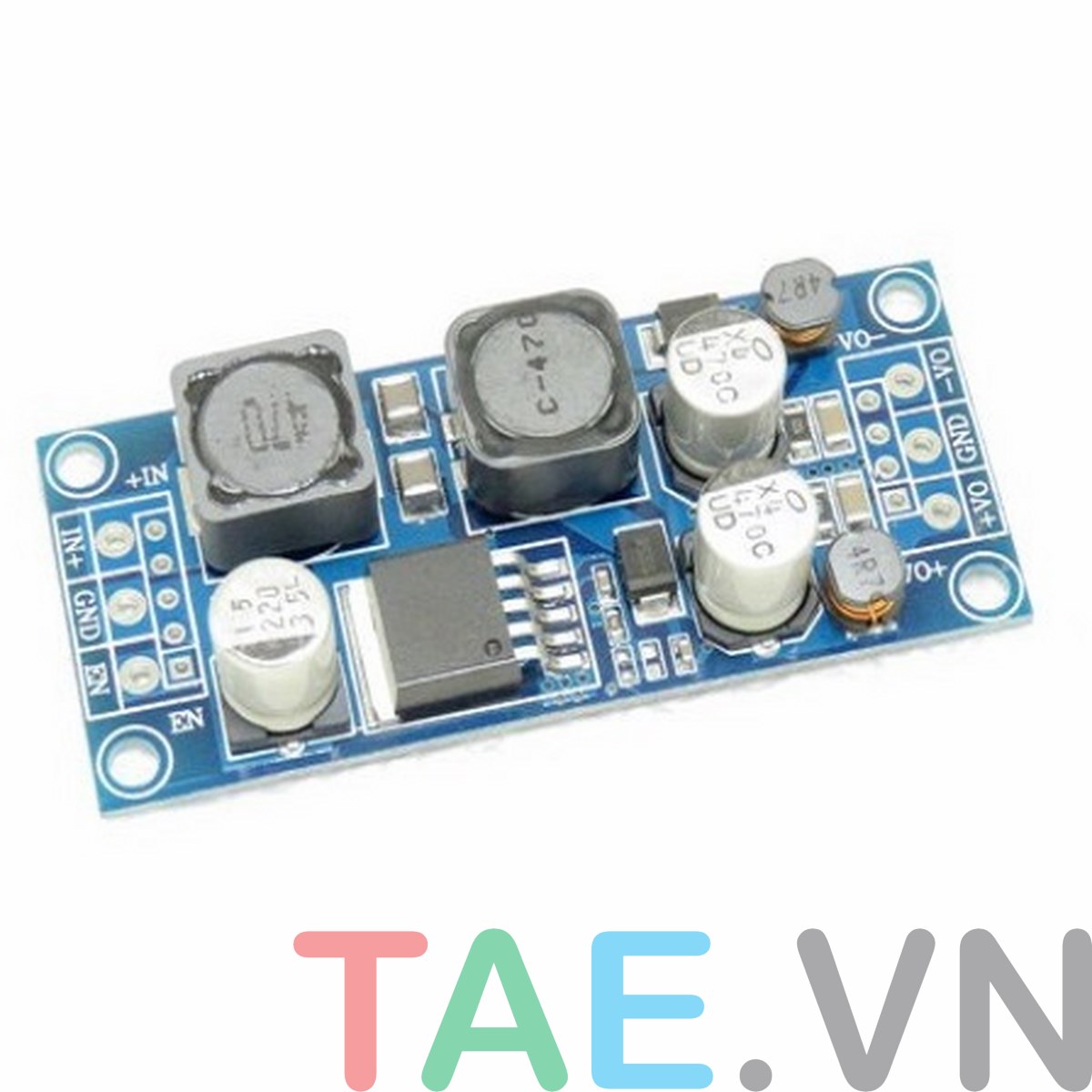

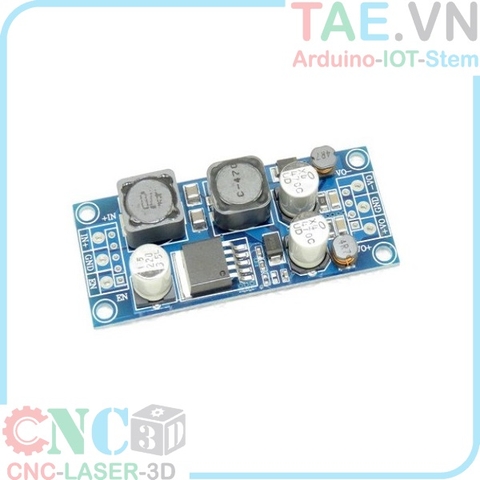

Mạch Chuyển Nguồn Đơn Thành Nguồn Đôi

Tình trạng: Đang Cập Nhật
160.000₫
Điện Áp Ngõ Ra
±5V
±9V
±12V
±15V


Mạch Chuyển Nguồn Đơn Thành Nguồn Đôi là sản phẩm mạch chuyển nguồn đơn thành nguồn đôi cho các ứng dụng cần nguồn đôi để hoạt động như mạch âm thanh mini, mạch amply máy tính để bàn, nguồn cho Preamp. Không cần 1 biến áp nguồn đôi to tướng, nặng nề nữa - sản phẩm này giúp cho dự án của bạn nhỏ gọn và thẩm mĩ nhất nhờ thiết kế nhỏ gọn, hoạt động ổn định và tiện lợi.

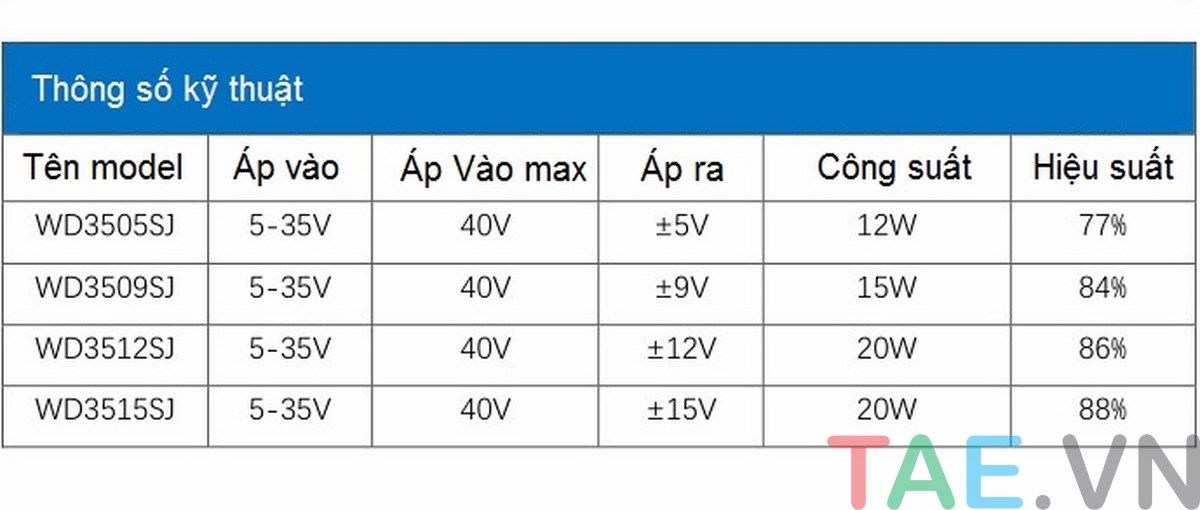

Thông số kỹ thuật Mạch Chuyển Nguồn Đơn Thành Nguồn Đôi



- Điện áp ngõ vào: 5 - 40VDC

- Điện áp ngõ ra và công suất:

 ±5V - 12W

 ±9V - 15W

 ±12V - 20W

 ±15V - 20W

- Hiệu suất chuyển đổi: từ 77 - 88%

- Độ chính xác ngõ ra: ±1.5%

- Công suất ko tải: ~ 500mW

- Có bảo vệ ngắn mạch

- Sơ đồ chân:

+ Vin: điện áp ngõ vào 5 - 40V

+ GND chân mass

+ EN: Chân khởi động ( khi VEN <0.8V mạch ko hoạt động, Khi 14V < VEN < Vin hoặc không kết nối chân EN thì mạch hoạt động bình thường.

+ +Vo: Ngõ ra áp dương

+ -Vo: Ngõ ra áp âm



Sơ đồ nối dây
