Mạch Điều Khiển 32 RC Servo (32 RC Servos controller)

Mạch điều khiển 32 RC Servo được thiết kế dựa trên chip vi điều khiển 32 bit, tốc độ xử lý cao giúp quá trình điều khiển động cơ trở nên mịn hơn so với các loại vi điều khiển khác.

Mạch được điều khiển giao tiếp trực tiếp với phần mềm trên máy tính, dễ dàng sử dụng chỉ với thao tác kéo, thả và lưu lại hành trình di chuyển của động cơ.

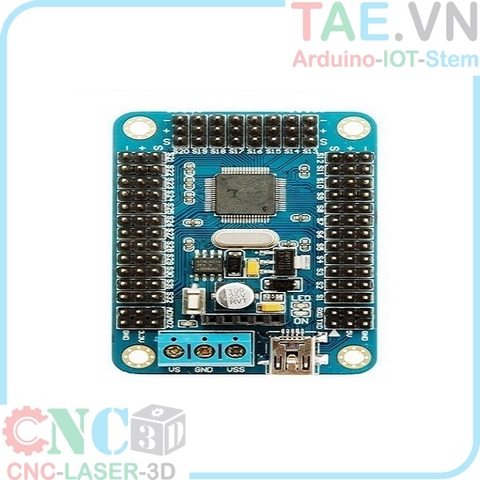

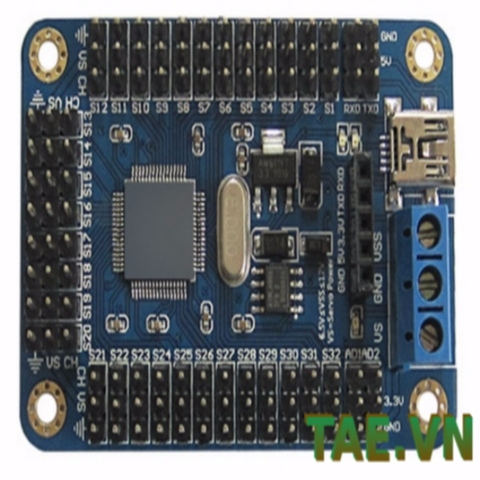

Trên board được thiết kế với một cổng USB mini để giao tiếp với máy tính, cổng giao tiếp UART có thể dùng với bluetooth để truyền từ xa hoặc dùng vi điều khiển truyền trực tiếp để điều khiển các servo. Một còi báo và các cổng cấp nguồn cho board cũng như cổng cấp nguồn cho servo.

Thông số kỹ thuật

- Điện áp cung cấp cho board: 6.5 ~ 12V.

- Điện áp cung cấp cho servo: 4.5 ~ 5.5V.

- 32 kênh điều khiển servo.

- Tín hiệu ngõ vào: cổng USB và socket giao tiếp TTL.

- Tín hiệu ngõ ra từ vi điều khiển: PWM (độ chính xác 0.5us).

- Tốc độ baudrate: 115200, 128000, 9600, 19200, 38400, 57600.

- Kích thước: 63.5 x 43.5mm.

Sơ đồ nối dây

Code mẫu
