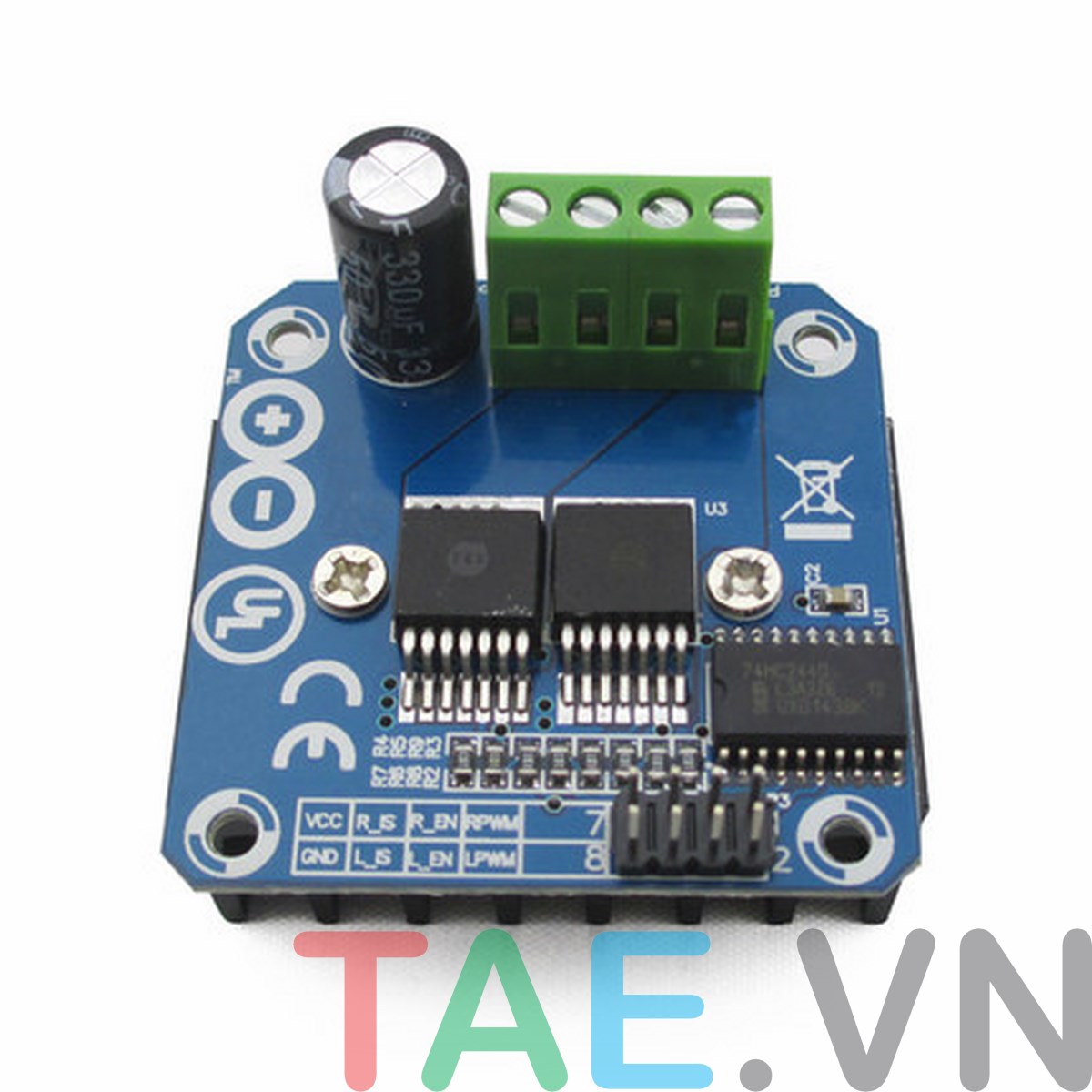

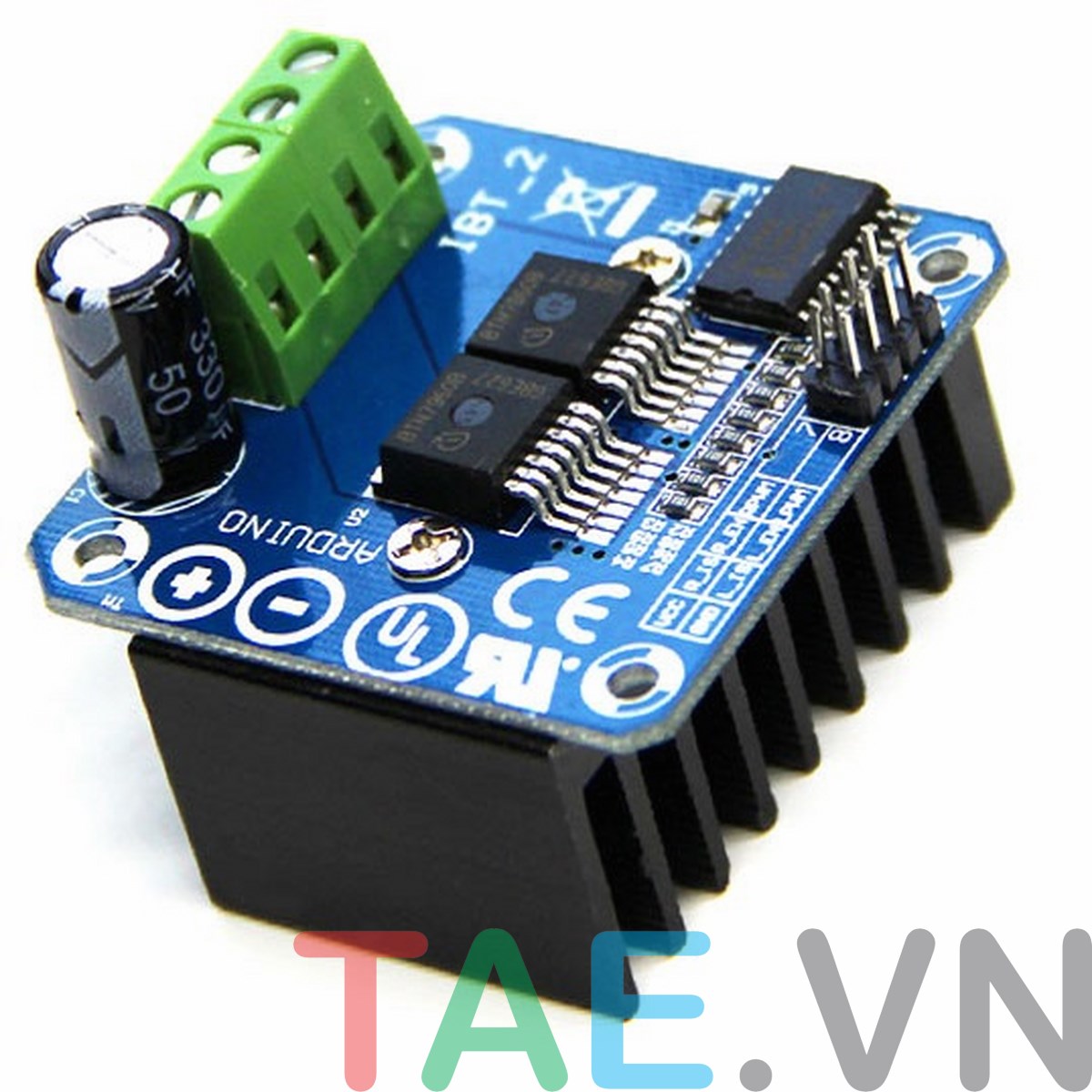

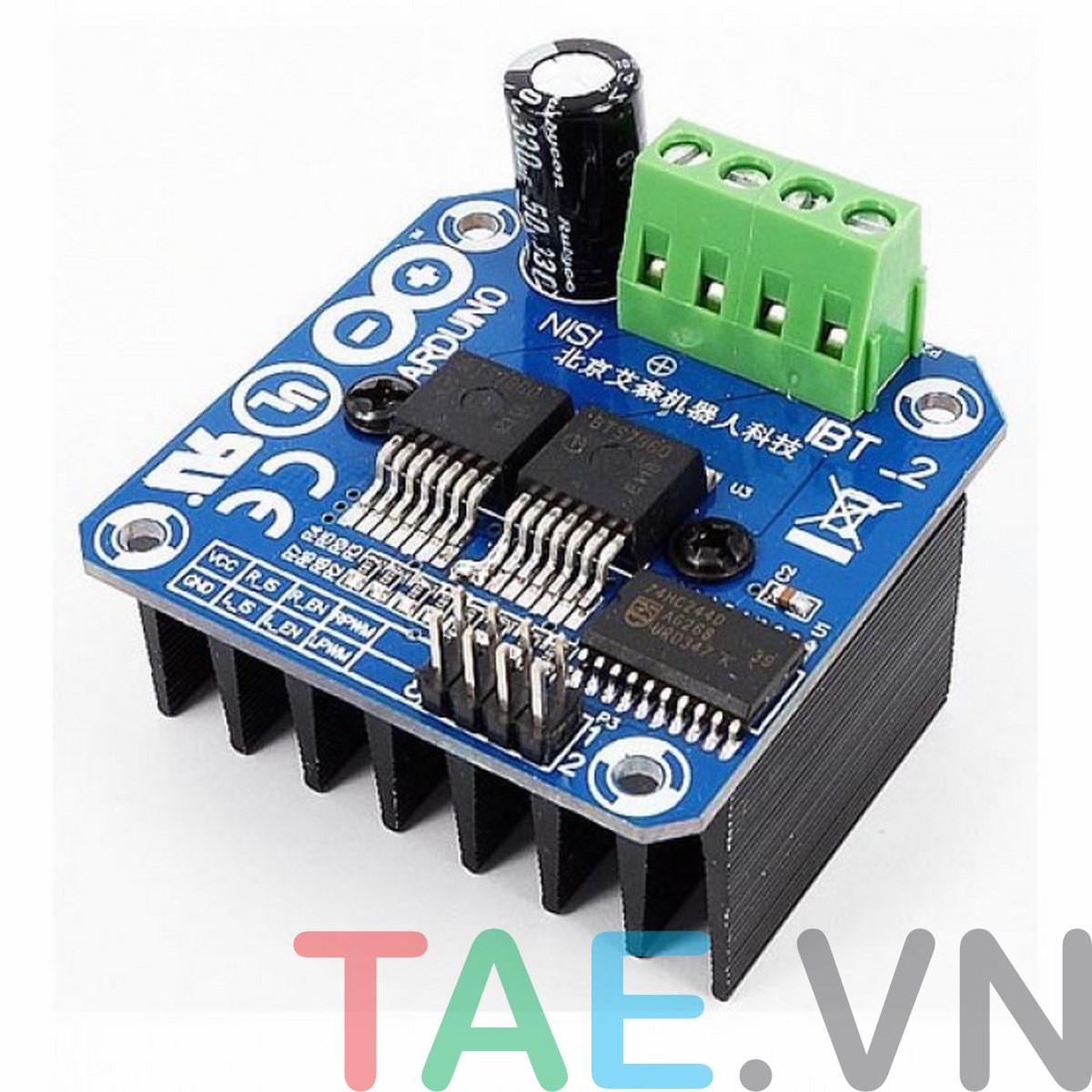

Mạch Điều Khiển Động Cơ DC BTS7960 43A

Tình trạng: Còn 3 sản phẩm | SKU: 893261101789
Thương hiệu: Đang cập nhật
160.000₫
Mạch Điều Khiển Động Cơ DC BTS7960 43A là sản phẩm mạch điều khiển động cơ DC sử dụng IC BTS7960 cho khả năng điều khiển 1 động cơ DC công suất lên đến 43A. Sản phẩm dễ dàng giao...

Mạch Điều Khiển Động Cơ DC BTS7960 43A là sản phẩm mạch điều khiển động cơ DC sử dụng IC BTS7960 cho khả năng điều khiển 1 động cơ DC công suất lên đến 43A. Sản phẩm dễ dàng giao tiếp với vi điều khiển. Ngoài ra, sản phẩm này còn được thiết kế chống quá nhiệt, quá dòng, sụt áp và ngắn mạch giúp cho việc sử dụng dễ dàng và an toàn hơn rất nhiều.

Thông số kỹ thuật Mạch Điều Khiển Động Cơ DC BTS7960 43A



- Điện áp: 6 ~ 27VDC

- Dòng điện tải mach: 43A (Tải trở)  hoặc 15A (Tải cảm).

- Tín hiệu logic điều khiển: 3.3 ~ 5V.

- Tần số điều khiển tối đa: 25KHz.

- Tự động shutdown khi điện áp thấp: để tránh điều khiển động cơ ở mức điện áp thấp thiết bị sẽ tự shutdown. Nếu điện áp < 5.5V, driver sẽ tự ngắt điện và sẽ mở lại sau khi điện áp > 5.5V.

- Bảo vệ quá nhiệt: BTS7960 bảo vệ chống quá nhiệt bằng cảm biến nhiệt tích hợp bên trong. Đầu ra sẽ bị ngắt khi có hiện tượng quá nhiệt.

- Kích thước: 40 x 50 x12mm.



Sơ đồ nối dây



- VCC : Nguồn tạo mức logic điều khiển ( 5V - 3V3 )

- GND : Chân đất.

- R_EN = 0 Disable nửa cầu H phải. R_EN = 1 : Enable nửa cầu H phải.

- L_EN  = 0 Disable nửa cầu H trái. L_EN = 1 : Enable nửa cầu H trái.

- RPWM và LPWM : chân điều khiển đảo chiều và tốc độ động cơ.

- RPWM = 1 và LPWM = 0 : Mô tơ quay thuận.

- RPWM = 0 và LPWM = 1 : Mô tơ quay  nghịch

- RPWM = 1 và LPWM = 1 hoặc RPWM = 0 và LPWM = 0 : Dừng.

- R_IS và L_IS : kết hợp với điện trở để giới hạn dòng qua cầu H

​   Với ứng dụng bình thường RPWM,LPWM nối với GPIO (VD : chân digital 2,3) để điều khiển chiều quay của động cơ.

  Chân R_EN , L_EN nối chung lại rồi nối với PWM (VD chân digital 5) để điều khiển tốc độ động cơ.
