Mạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380w

Tình trạng: Đang Cập Nhật
295.000₫

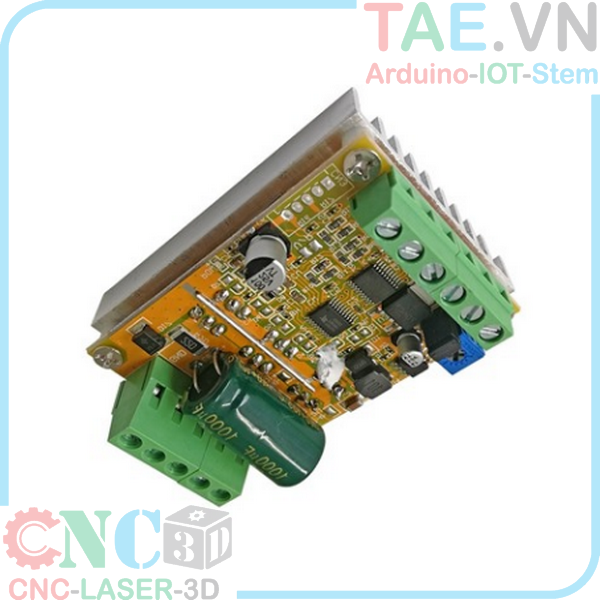

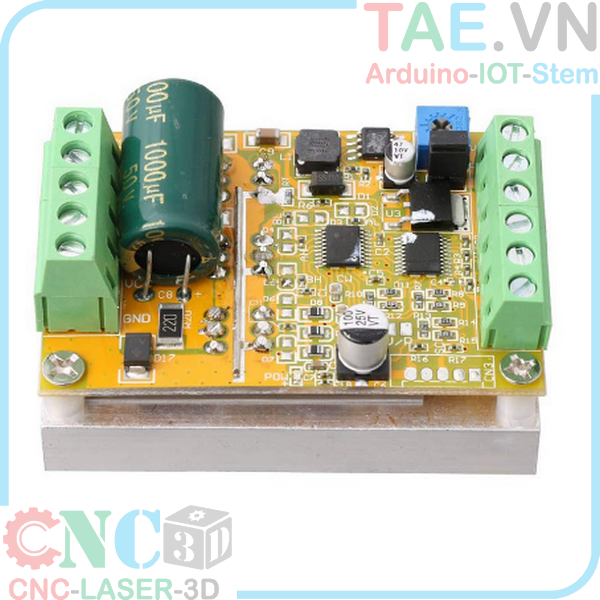

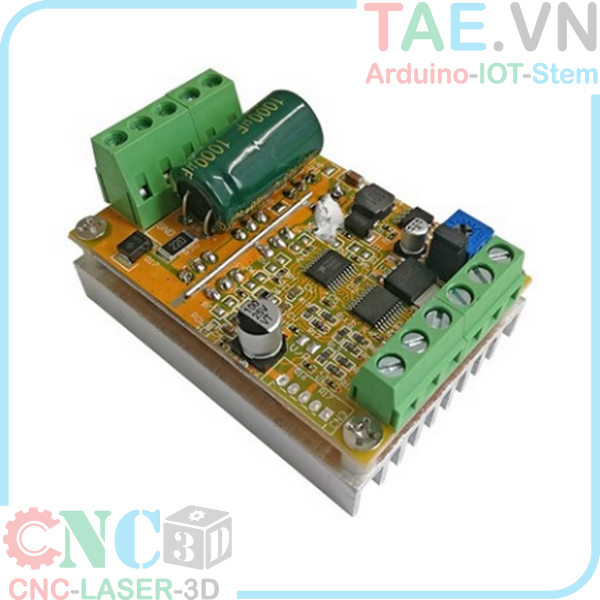

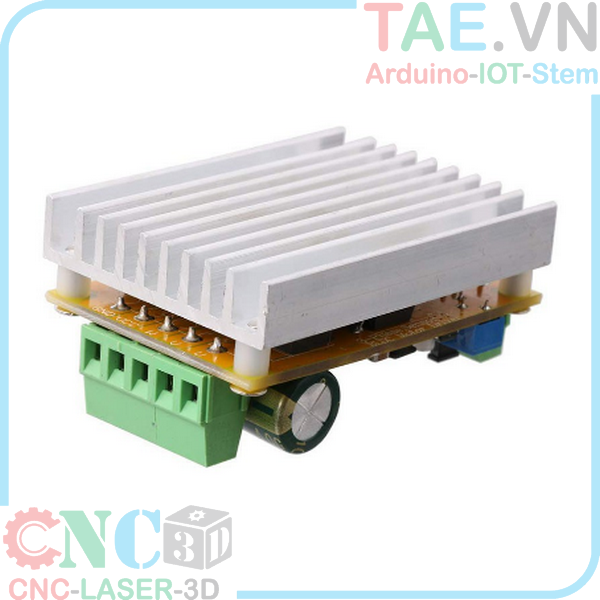

Mạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380w: là sản phẩm mạch điều khiển động cơ không chổi than được tích hợp chiết áp điều chỉnh tốc độ bằng tay. Được thiết kế vô cùng nhỏ gọn, cung cấp công suất lên đến 380W thích hợp cho các ứng dụng DIY sử dụng động cơ không chổi than để chế tạo máy mài từ ổ cứng PC, chế máy cắt từ động cơ không chổi than, chế trục Z từ động cơ DVD...vv

Mạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380wMạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380wMạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380wMạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380w





Thông số kỹ thuật Mạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380w:

  • Mô hình: ZS-X11F
  • Điện áp làm việc: 6,5-50V
  • Dòng truyền động: định mức 16A cộng với làm mát không khí 30A
  • Công suất tối đa: 380W
  • Bảo vệ quá dòng: không có (yêu cầu cầu chì bên ngoài)
  • Bảo vệ gian hàng: Có (dòng điện tự động giảm sau khi chặn)
  • Bảo vệ quá nhiệt: Có (nhiệt độ trên 100 độ, điện giảm một nửa)
  • Tốc độ tối đa: 224000 RPM (động cơ 2 cực), 74000 RPM (động cơ 6 cực), 40000 RPM (động cơ 12 cực), 35000RPM (động cơ 14 cực).
  • Kích thước sản phẩm: chiều dài 63MM * chiều rộng 45MM * chiều cao 31MM

1. Động cơ đầu ra dòng pha U V W

2. Bo mạch chủ 5V GND đi kèm với nguồn điện (dòng điện không vượt quá 300MA)

3.VCC GND Nguồn cung cấp động cơ chính (nguồn DC bên ngoài)

4.SC tốc độ đầu ra tín hiệu xung

5. điều khiển tích cực và tiêu cực DIR (công tắc bên ngoài dẫn)

6.BRAKE kiểm soát phanh (dẫn công tắc bên ngoài)

Ngõ vào tín hiệu điều khiển tốc độ 6.0-5V PWM (điều khiển tốc độ chiết áp trên bo mạch cũng có thể được chuyển đổi bằng jumper bên ngoài 0-5V tốc độ đầu vào tín hiệu chu kỳ nhiệm vụ PWM tương tự)

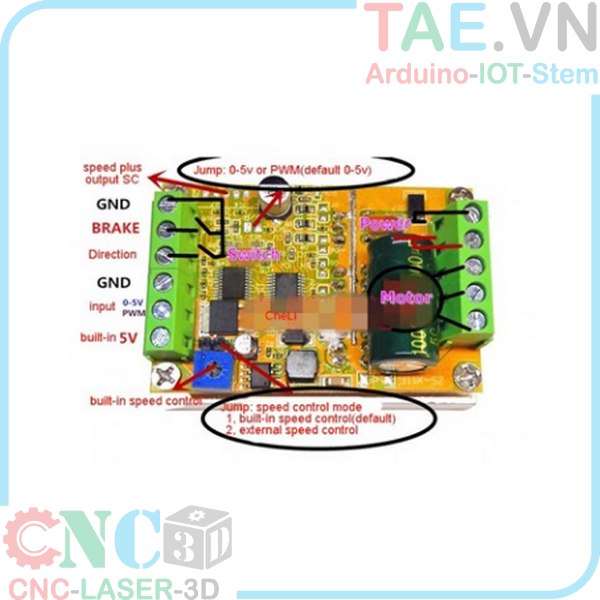

Hướng dẫn sử dụng – sơ đồ đấu nối Mạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380w:





Mạch Điều Khiển Động Cơ Không Chổi Than 3 Pha 380w
