Mạch Điều Khiển Nhiệt Độ 2 Kênh Nóng Lạnh XH-W1501

Tình trạng: Hết hàng
250.000₫

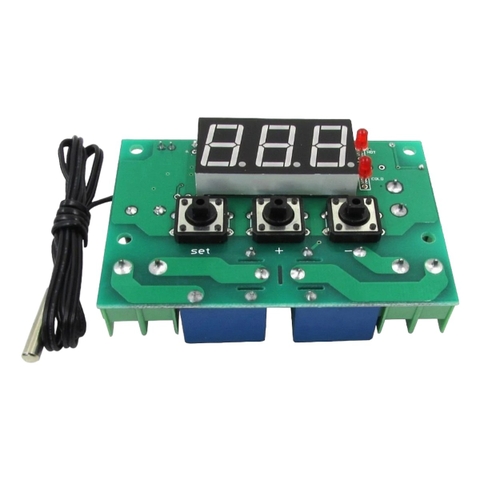

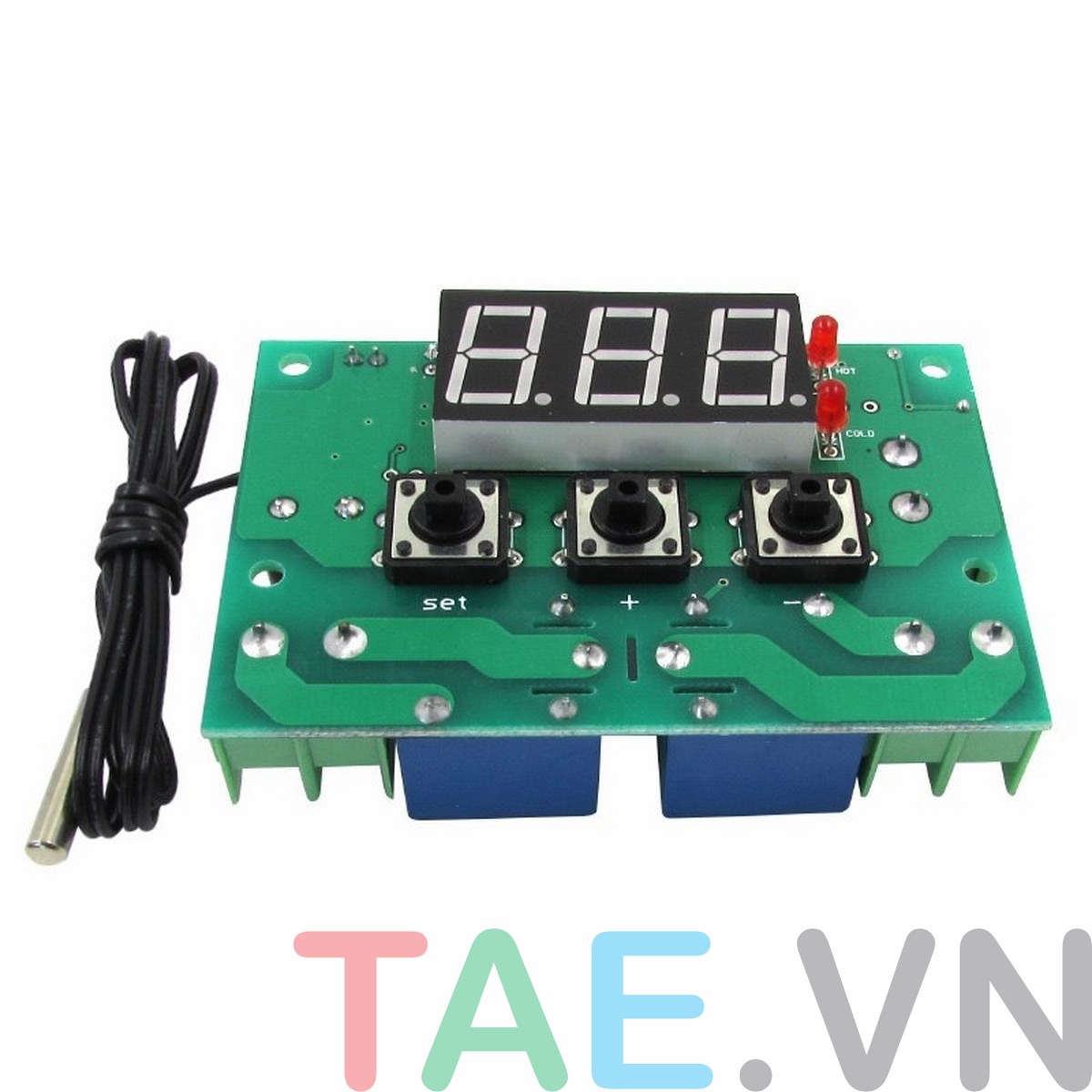

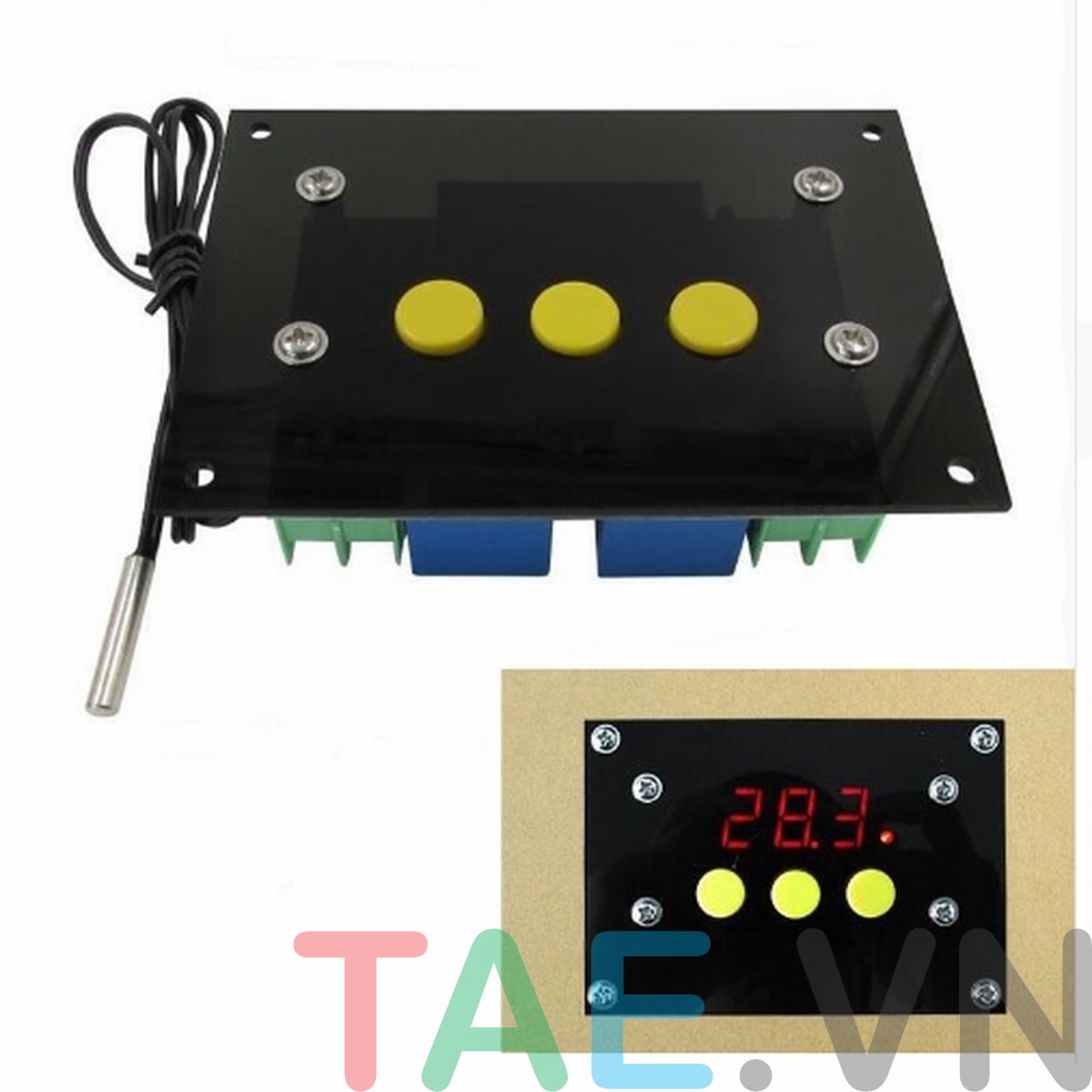

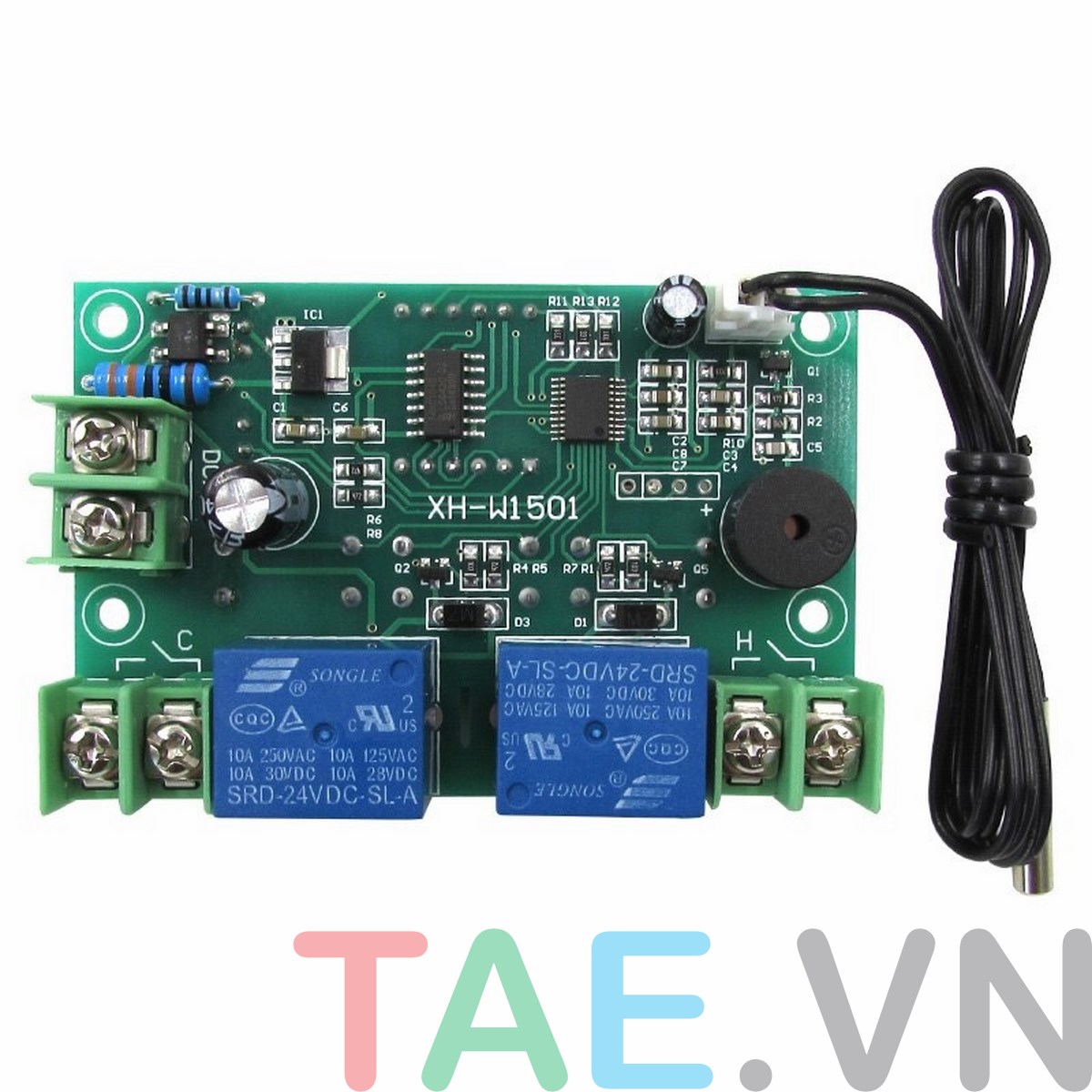

Mạch Điều Khiển Nhiệt Độ 2 Kênh Nóng Lạnh XH-W1501 dùng để điều khiển, kiểm soát nhiệt độ trong các loại máy nóng lạnh, máy ấp trứng, điều khiển nhiệt độ lò đun... Được thiết kế với 2 ngõ ra điều khiển nhiệt độ nóng và lạnh khác nhau, nút nhấn cài đặt tiện lợi, còi báo và đèn báo khi đạt giá trị cài đặt.

Mạch Điều Khiển Nhiệt Độ 2 Kênh Nóng Lạnh XH-W1501

Mạch Điều Khiển Nhiệt Độ 2 Kênh Nóng Lạnh XH-W1501

Mạch Điều Khiển Nhiệt Độ 2 Kênh Nóng Lạnh XH-W1501

Thông số kỹ thuật Mạch Điều Khiển Nhiệt Độ 2 Kênh Nóng Lạnh XH-W1501



- Model: XH-W1501

- Điện áp hoạt động: 12V AC/DC

- Dải nhiệt độ đo: -50 ~ 110 độ C

- Dải nhiệt độ cài đặt: -40 ~ 100 độ C

- Độ phân giải: 0.1 độ C

- Thời gian làm mới dữ liệu đo: 0.5s

- Loại đầu đo nhiệt độ: NTC (3950-10K 1%)

- Chiều dài cảm biến: 50cm

- Ngõ ra: 2 Relay riêng biệt

- Tiếp điểm ngõ ra: NO

- Ngõ ra relay: 220V/5A hoặc 12V/10A

- Thông số khác:

+ Còi chíp báo khi đạt tín hiệu cài đặt

+ Led báo trạng thái relay

- Nhiệt độ hoạt động: -10 độ C ~ 60 độ C

- Độ ẩm hoạt động: 20% ~85% RH

- Kích thước: 78 x 51mm

Hướng dẫn sử dụng:

- Nhấn nút SET để cài đặt nhiệt độ hoạt động, Nhấn nút "+" hoặc "-" để tăng, giảm giá trị. Sau đó, nhấn lại nút SET để lưu giá trị muốn cài đặt.

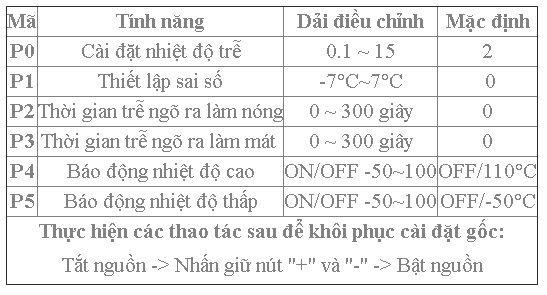

- Nhấn và giữ nút SET 5 giây để cài đặt chế độ làm việc. Khi màn hình hiện P0, nhấn nút "+" hoặc "-" để chọn chế độ từ P0-P5. Sau khi cài xong, nhấn giữ nút SET 10 giây để lưu thiết lập theo bảng sau:

- Chế độ P0: Nếu cài đặt nhiệt độ là 30 độ C và độ trễ là 2 độ C thì:

+ Khi nhiệt độ xuống dưới 28 độ thì relay nóng sẽ đóng, khi nhiệt độ lớn hơn hoặc bằng 30 độ thì relay nóng sẽ ngắt

+ Khi nhiệt độ lớn hơn 32 độ C thì relay lạnh sẽ đóng, khi nhiệt độ xuống 30 độ hoặc bằng 30 độ thì relay lạnh sẽ ngắt.

- Chế độ P1: Cài đặt sai số : giá trị hiển thị = giá trị đo + giá trị P1

- Chế độ P2: Chức năng hẹn giờ đóng relay nóng tính từ thời điểm relay ngắt (tính bằng giây)

+ VD: Cài đặt P2 = 100, khi relay nóng chuyển trạng thái từ đóng sang ngắt, mạch sẽ bắt đầu đếm. Trường hợp trong thời gian đếm, nhiệt độ đo nhỏ hơn giá trị đóng relay thì mạch sẽ không đóng ngay , mà sẽ đếm hết 100s đã cài đặt sau đó mới đóng.

- Chế độ P3: Có chức năng tương tự như chế độ P2 nhưng cho relay lạnh.

- Chế độ P4, P5: báo động nhiệt độ quá cao hoặc quá thấp theo giá trị cài đặt. Khi giá trị vượt qua giá trị cài đặt, mạch sẽ báo còi.

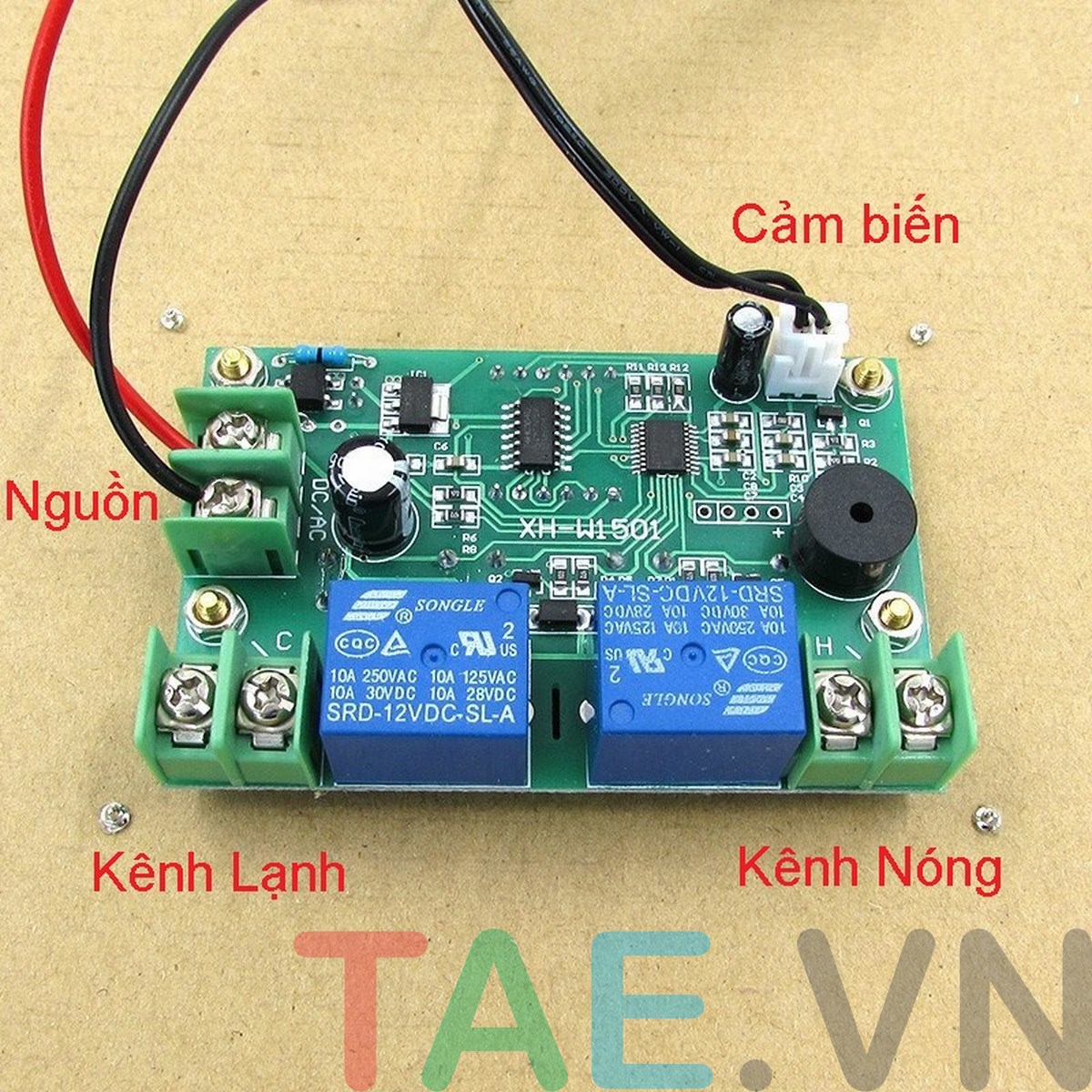

Sơ đồ nối dây
