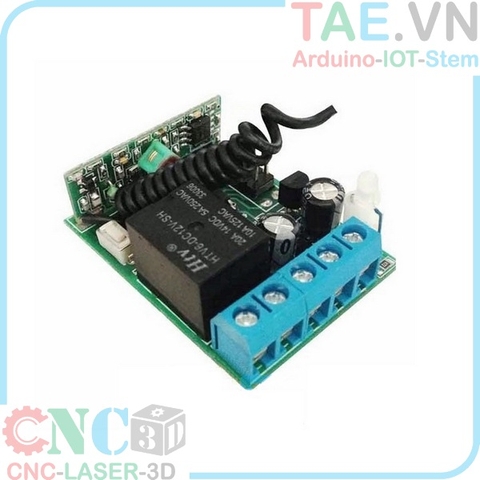

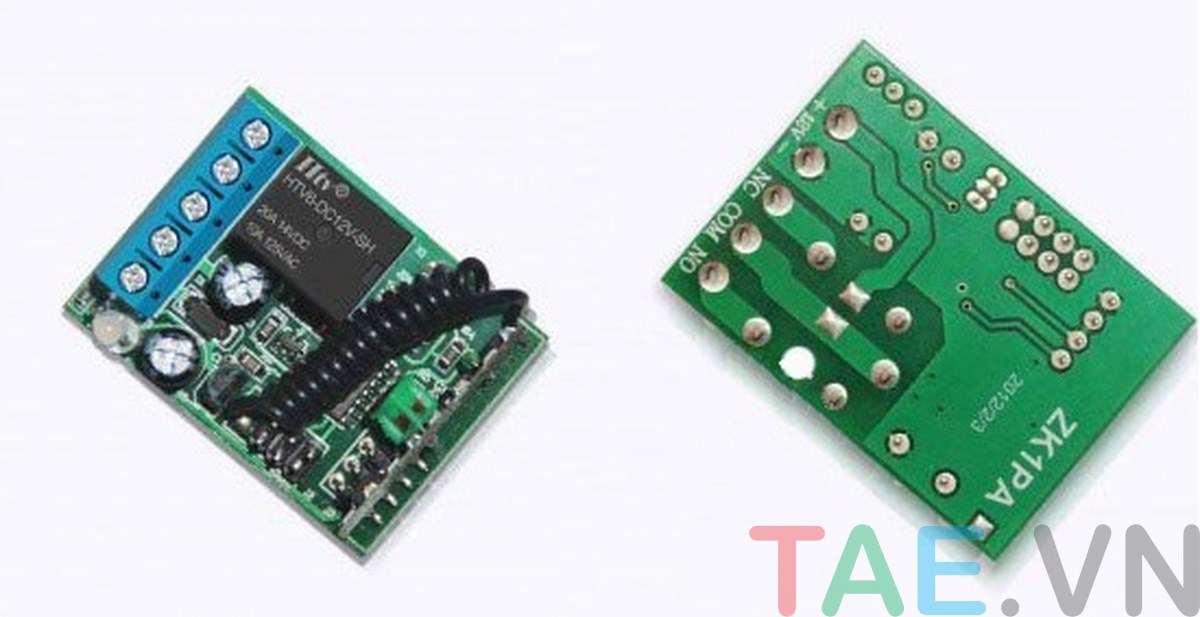

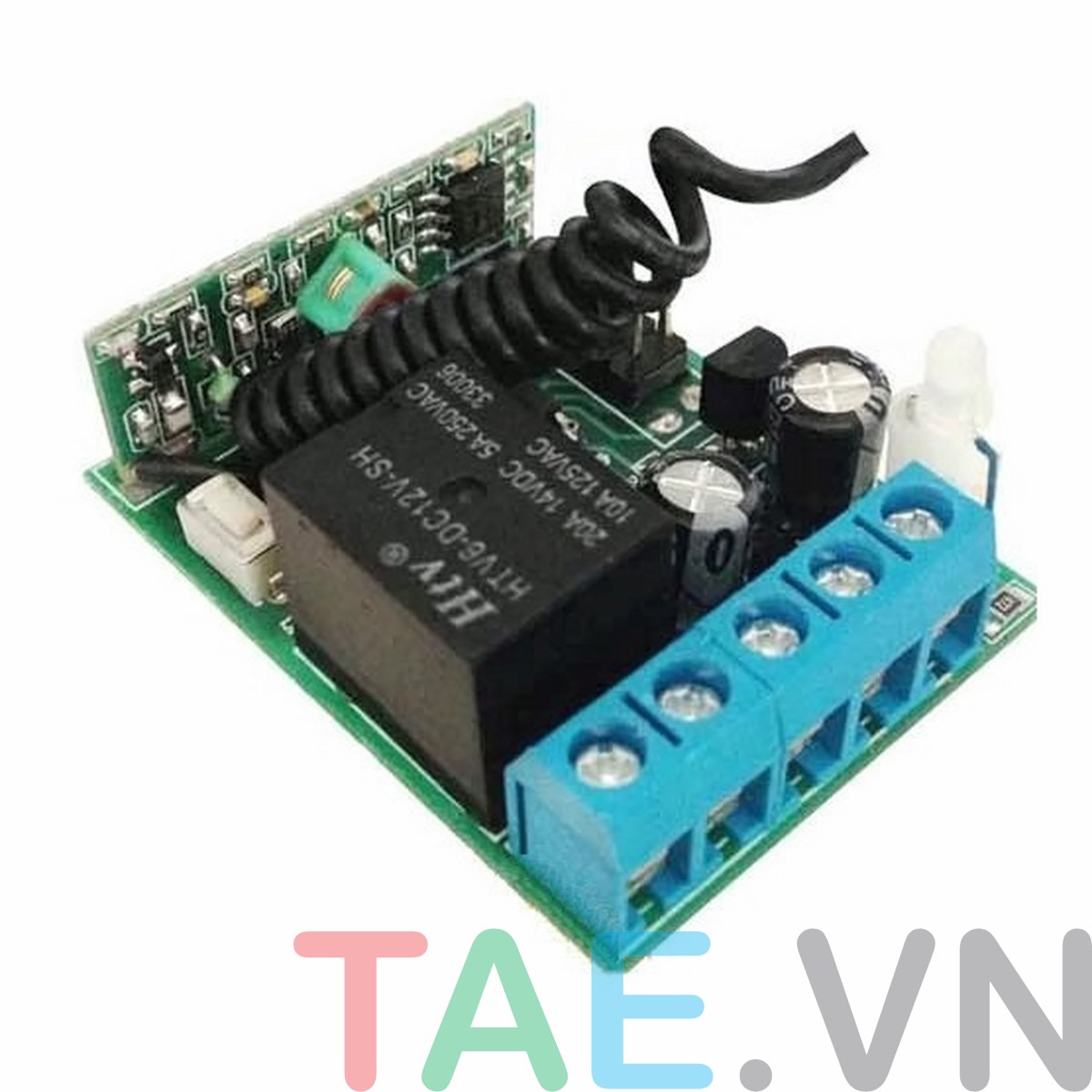

Mạch Điều Khiển Thiết Bị Từ Xa 1 Kênh Dùng RF Học Lệnh

170.000₫


Mạch Điều Khiển Thiết Bị Từ Xa 1 Kênh Dùng RF Học Lệnh là sản phẩm được dùng để điều khiển các thiết bị điện trong gia đình từ xa dùng sóng RF, được thiết kế module học lệnh nên có thể tương thích nhiều loại remote RF khác nhau.



Thông số kỹ thuật Mạch Điều Khiển Thiết Bị Từ Xa 1 Kênh Dùng RF Học Lệnh



- Điện áp hoạt động: 12VDC

- Dòng hoạt động: 6mA

- Nhiệt độ làm việc: -20 độ C ~ 60 độ C

- Đô nhạy: 105dBm

- Tần số sóng: 315MHz

- Ngõ ra: Tiếp điểm relay (NO - COM - NC)

- Công suất relay: 2000W - 10A

- Kích thước PCB: 44 x 32 x 20mm

- Module nhận loại học lệnh, thích hợp sử dụng cho các loại remote tần số 315MHz sử dụng IC 2262, 2260, 2264, ev1527...vv

- Sản phẩm chưa kèm tay Remote, các bạn có thể mua thêm các loại remote sóng 315MHz tại đây

Mạch hoạt động với 4 chế độ như sau:

  1. Chế độ không tự giữ M (Momentary: Press and hold –>On, Release –>Off)

(Bấm và giữ một phím trên tay điều khiển thì đóng mạch, nhả phím thì ngắt mạch)

  • Bấm nút “Learn” trên mạch 1 lần (đèn nháy đỏ mỗi lần bấm) à Bấm một phím trên tay điều khiển à Đèn nhấp nháy 5 lần à OK

(Chú ý: Đèn chỉ nháy 5 lần khi phím đó được học lần đầu tiên, nếu phím đó đã được học rồi thì đèn chỉ nháy 2 lần)

  1. Chế độ tự giữ L (Latched: Press –>On, Press other button –>Off)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm một phím bất kì khác trên cùng tay điều khiển thì ngắt mạch)

  • (Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm một phím bất kì khác trên cùng tay điều khiển thì ngắt mạch)
  1. Chế độ tự giữ T (Toggle: Press –>On, Press again –>Off)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm lại phím đó lần nữa thì ngắt mạch)

  • Bấm nút “Learn” trên mạch 3 lần liên tiếp (đèn nháy đỏ mỗi lần bấm) à Bấm một phím trên tay điều khiển à Đèn nhấp nháy 5 lần à OK
  1. Chế độ không tự giữ J (Jog)(Bấm 1 phím trên tay điều khiển dù có nhả phím hay giữ phím thì mạch cũng chỉ đóng nháy cái rồi ngắt luôn –> Thường ứng dụng để điều khiển “bấm nút” từ xa)
  • Bấm nút “Learn” trên mạch 4 lần liên tiếp (đèn nháy đỏ mỗi lần bấm) à Bấm một phím trên tay điều khiển à Đèn nhấp nháy 5 lần à OK
  •

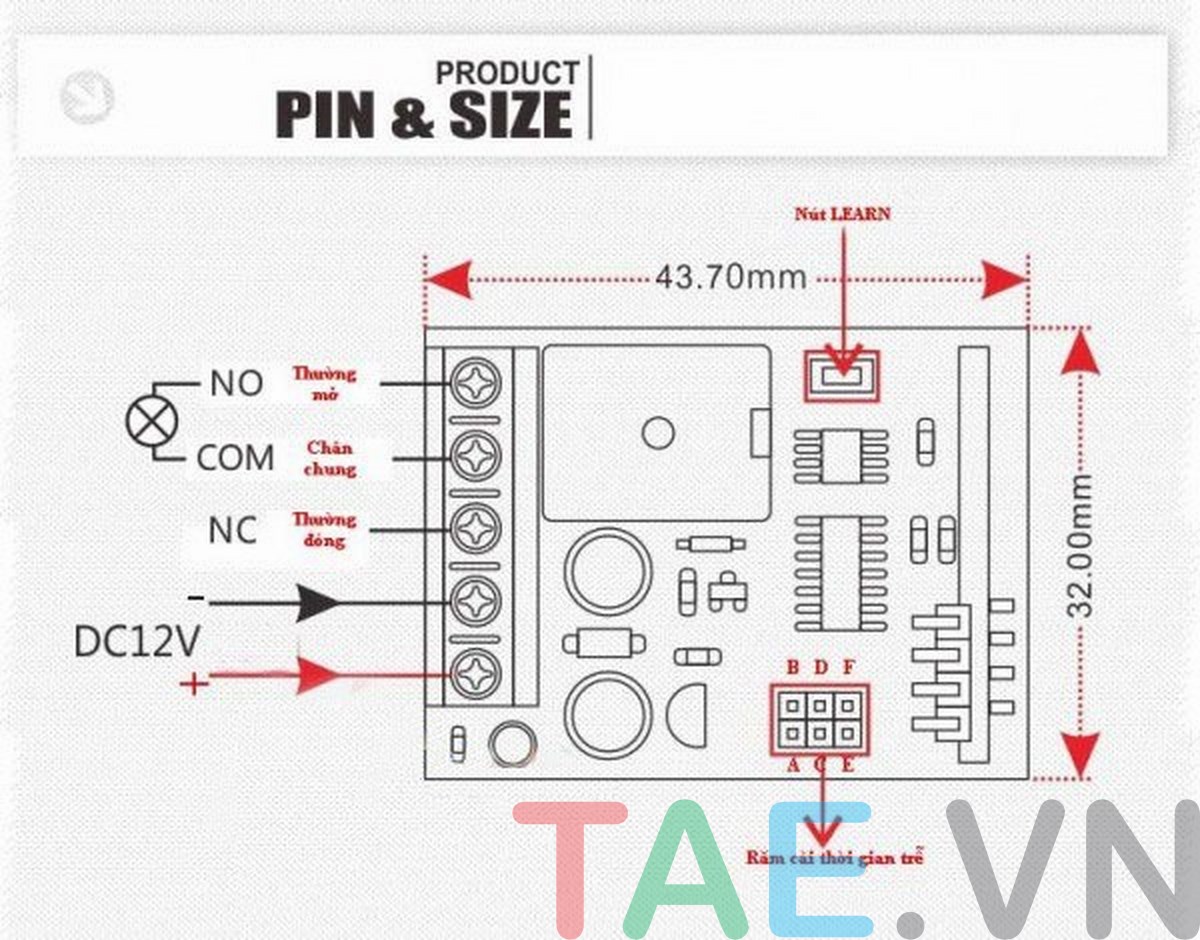

Sơ đồ nối dây
