Mạch Đồng Hồ Thời Gian Thực DS3231 EEPROM AT24C32

Tình trạng: Có sẵn 14 sản phẩm

SKU: M1-02/000376

Thương hiệu: OEM

Loại: Mạch Điện - Điện Tử

59.000₫ (chưa gồm VAT)

66.670₫ (đã gồm VAT)

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Mô tả sản phẩm

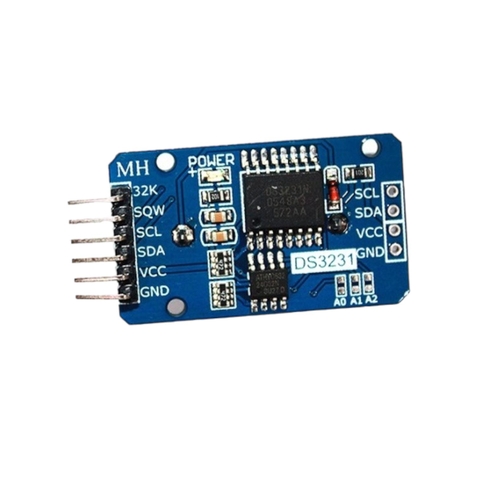

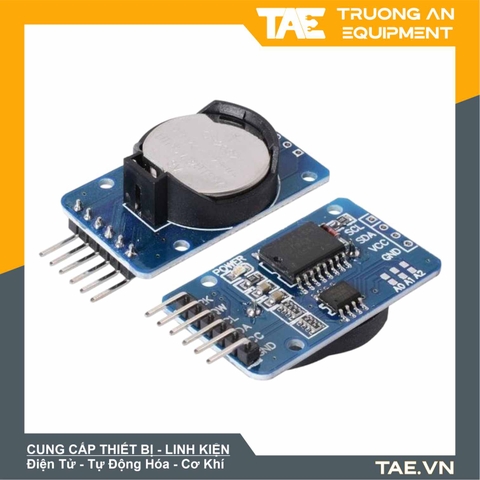

Mạch đồng hồ thời gian thực DS3231 EEPROM AT24C32 là một mạch tích hợp thời gian thực và bộ đệm EEPROM. Với độ chính xác cao, tiêu thụ điện năng thấp và tính năng bảo mật cao. Mạch DS3231 hoạt động với điện áp 3.3V hoặc 5V và có thể giao tiếp với vi điều khiển thông qua giao tiếp I2C.

Mạch DS3231 cung cấp các tính năng thời gian thực như giờ, phút, giây, ngày, tháng và năm. Ngoài ra, mạch cũng cung cấp tính năng báo động ngày và giờ, bộ lưu trữ bảo vệ mật khẩu và tính năng tự động điều chỉnh để giảm thiểu sai số thời gian.

Bộ đệm EEPROM AT24C32 đi kèm với mạch DS3231 là một bộ nhớ không bay hơi dạng I2C có dung lượng 32K bits, được sử dụng để lưu trữ các thông tin liên quan đến thời gian và cấu hình của mạch.

Ứng dụng của mạch đồng hồ thời gian thực DS3231 EEPROM AT24C32 rất phong phú, bao gồm các ứng dụng trong thiết bị đo lường, máy tính, thiết bị y tế, thiết bị định vị GPS, các thiết bị Internet of Things (IoT), các thiết bị lưu trữ dữ liệu và các ứng dụng điều khiển và giám sát thời gian. Với tính chính xác cao, tính năng bảo mật và tính năng tự động điều chỉnh, mạch DS3231 EEPROM AT24C32 là một lựa chọn lý tưởng cho các ứng dụng yêu cầu thời gian chính xác và an toàn dữ liệu.

Thông số kỹ thuật

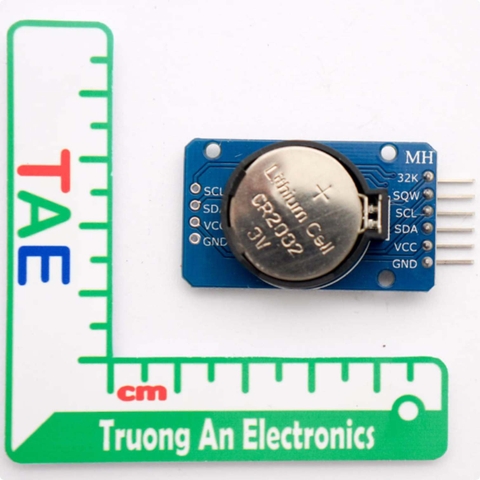

- Kích thước: 38 x 22 x 14 mm (LxWxH)
- Trọng lượng: 8g
- Điện áp hoạt động: 3.3~5.5VDC
- Chip đồng hồ: IC DS3231
- Độ chính xác đồng hồ: trong phạm vi 0~40 độ C, độ chính xác là 2ppm
- Có hai đồng hồ báo thức lịch
- Đồng hồ thời gian thực, phút, giờ, ngày, tháng, năm và có giá trị cho đến 2100, có tính năm nhuận
- Cảm biến nhiệt độ với độ chính xác ± 3 ℃
- Chip nhớ: AT24C32 (dung lượng lưu trữ 32K)
- Giao tiếp IIC, tốc độ truyền tải tối đa 400KHz (điện áp làm việc 5 VDC)
- Giao tiếp IIC thiết bị khác có thể được cascade, địa chị 24C32 có thể được sửa đổi bởi A0/A1/A2, địa chỉ mặc định là 0x57

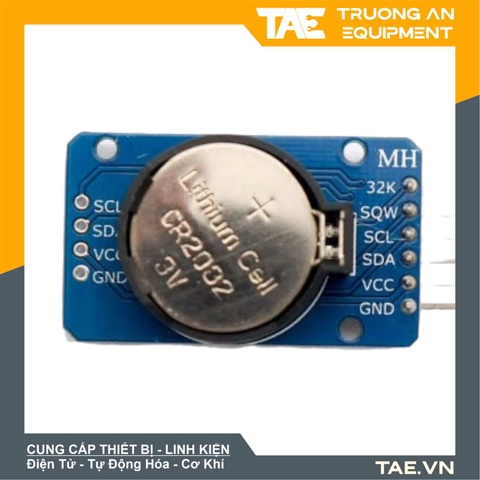

- Với pin sạc LIR2032, để đảm bảo hệ thống vẫn lưu các thông số sau khi mất điện.

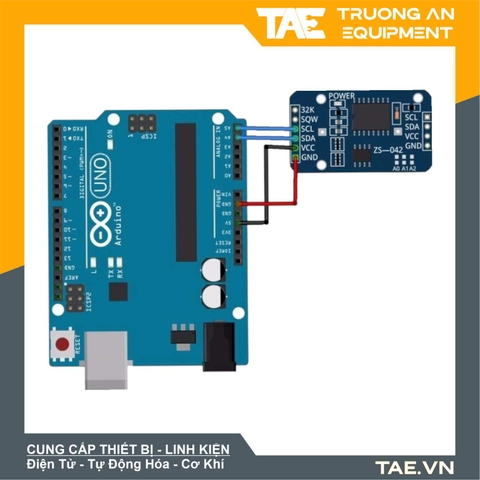

Sơ đồ nối dây với Arduino

- SCL → A5
- SDA → A4
- VCC → 5V
- GND → GND

Code tham khảo Mạch đồng hồ thời gian thực DS3231 EEPROM AT24C32 với Arduino

#include <DS3231.h>

// Init the DS3231 using the hardware interface
DS3231 rtc(SDA, SCL);

void setup()
{
// Setup Serial connection
Serial.begin(115200);
// Uncomment the next line if you are using an Arduino Leonardo
//while (!Serial) {}

// Initialize the rtc object
rtc.begin();

// The following lines can be uncommented to set the date and time
//rtc.setDOW(WEDNESDAY); // Set Day-of-Week to SUNDAY
//rtc.setTime(12, 0, 0); // Set the time to 12:00:00 (24hr format)
//rtc.setDate(1, 1, 2014); // Set the date to January 1st, 2014
}

void loop()
{
// Send Day-of-Week
Serial.print(rtc.getDOWStr());
Serial.print(" ");

// Send date
Serial.print(rtc.getDateStr());
Serial.print(" -- ");

// Send time
Serial.println(rtc.getTimeStr());

// Wait one second before repeating :)
delay (1000);
}
// DS3231_Serial_Easy
// To use the hardware I2C (TWI) interface of the Arduino you must connect
// the pins as follows:
//
// Arduino Uno/2009:
// ----------------------
// DS3231: SDA pin -> Arduino Analog 4 or the dedicated SDA pin
// SCL pin -> Arduino Analog 5 or the dedicated SCL pin
//
// Arduino Leonardo:
// ----------------------
// DS3231: SDA pin -> Arduino Digital 2 or the dedicated SDA pin
// SCL pin -> Arduino Digital 3 or the dedicated SCL pin
//
// Arduino Mega:
// ----------------------
// DS3231: SDA pin -> Arduino Digital 20 (SDA) or the dedicated SDA pin
// SCL pin -> Arduino Digital 21 (SCL) or the dedicated SCL pin
//
// Arduino Due:
// ----------------------
// DS3231: SDA pin -> Arduino Digital 20 (SDA) or the dedicated SDA1 (Digital 70) pin
// SCL pin -> Arduino Digital 21 (SCL) or the dedicated SCL1 (Digital 71) pin
//
