Mạch GPS U-Blox NEO-6M

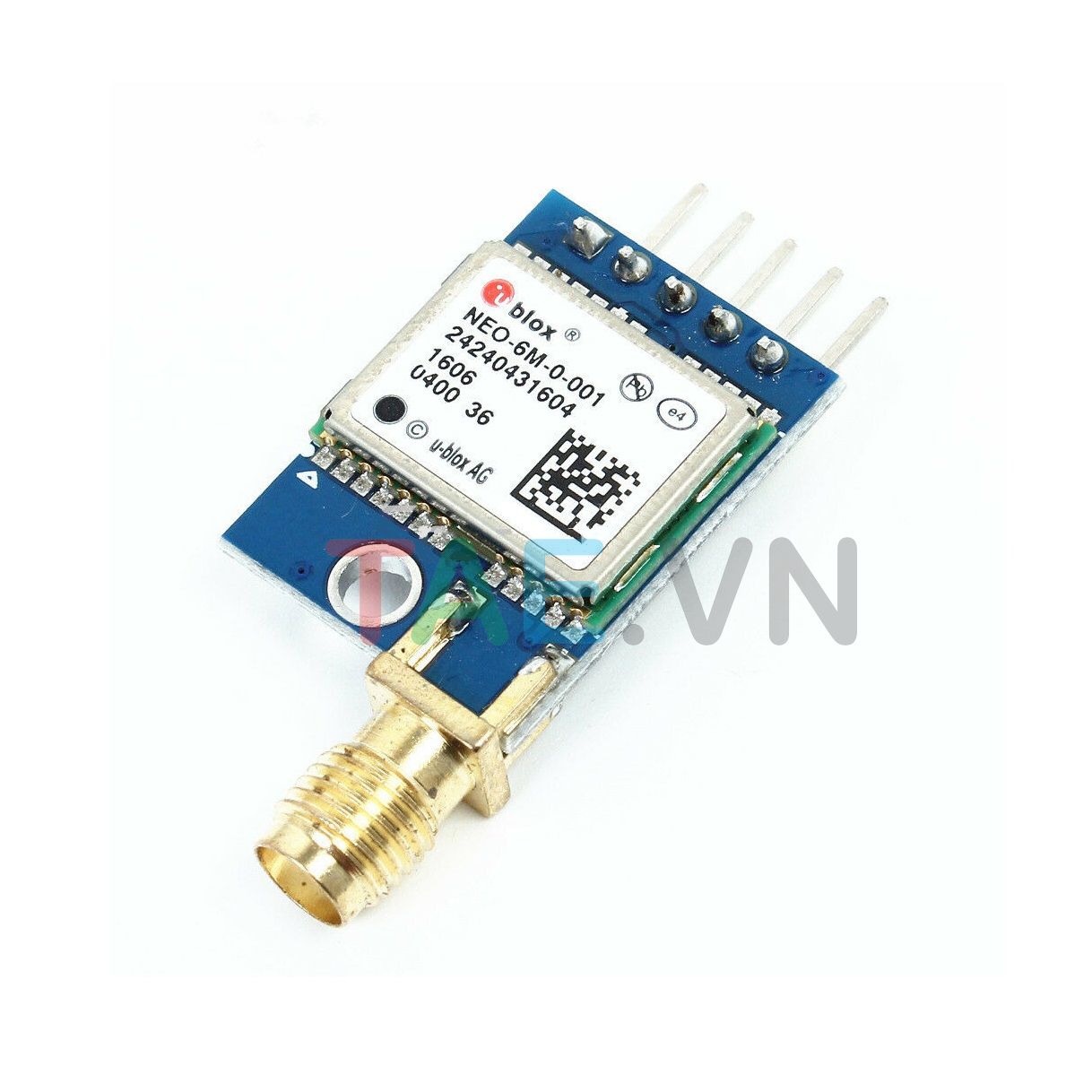

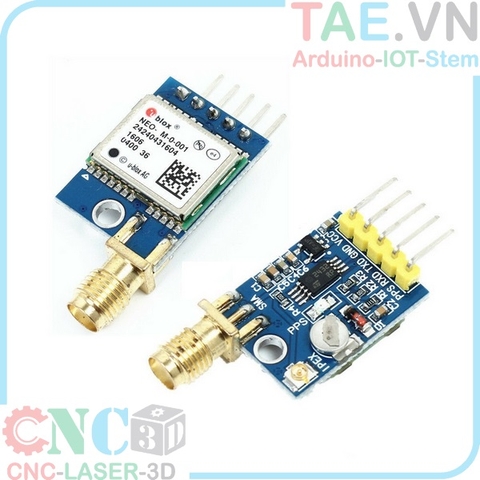

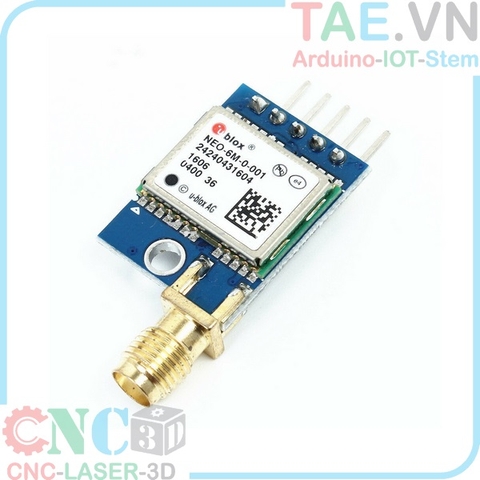

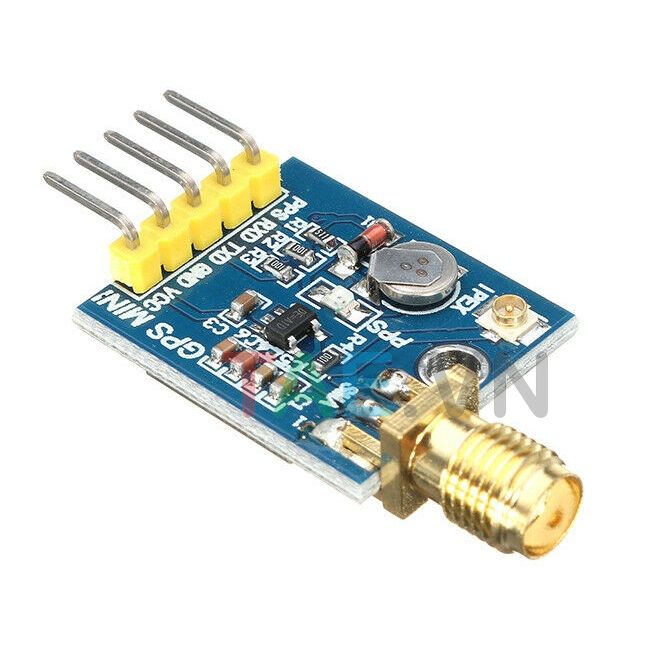

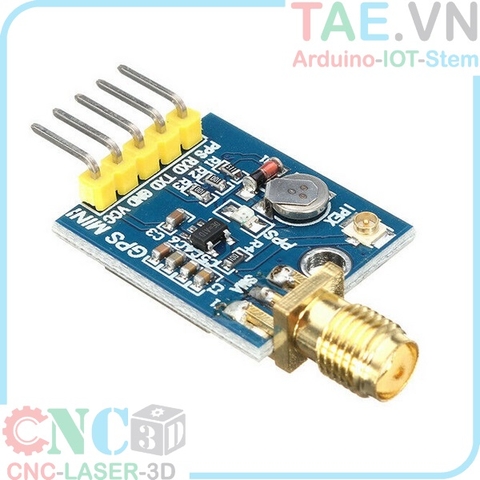

Mạch GPS U-Blox NEO-6M Mạch GPS U-Blox NEO-6M sử dụng Module GPS NEO-6M chính hãng U-Blox, mạch có thiết kế nhỏ gọn, tiện lắp đặt, anten GPS trên mạch có 2 chuẩn kết nối là ipex và SMA, thích hợp với các ứng dụng định vị vị trí hoặc thời gian bằng GPS. Mạch GPS U-Blox NEO-6M có độ bền cao, phần cứng được thiết kế chất lượng tốt, sử dụng module chính hãng U-Blox cho độ bắt sóng mạnh và độ ổn định cao nhất.









- Điện áp cấp: 3.3~ 5VDC

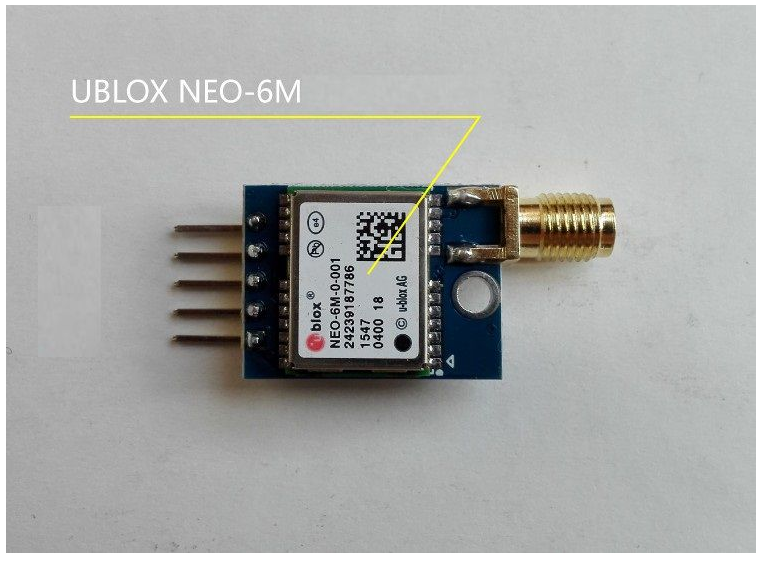

- Module chính: GPS U-Blox NEO-6M

- Dòng tiêu thụ: 55mA

- Giao tiếp UART/TTL.

- Refresh Rate: 1-5hz

- Baudrate: 9600 (Default), 1200, 2400, 4800, 19200, 38400, 57600, 115200, 230400, 460800, 921600.

- C / A code 1.023MHz code stream

- Receive bands: L1 [1575.42 MHz]

- Tracking channels: 50

- Support DGPS [WAAS, EGNOS and MSAS]

- Positioning performance

- 2D plane: 5m [average]

- 2D plane: 3.5m [average], DGPS auxiliary.

- Drift: <0.02m / s

- Timing accuracy: 1us

- Reference coordinate system: WGS-84

- Maximum Altitude: 18,000 m

- Acceleration: <4g

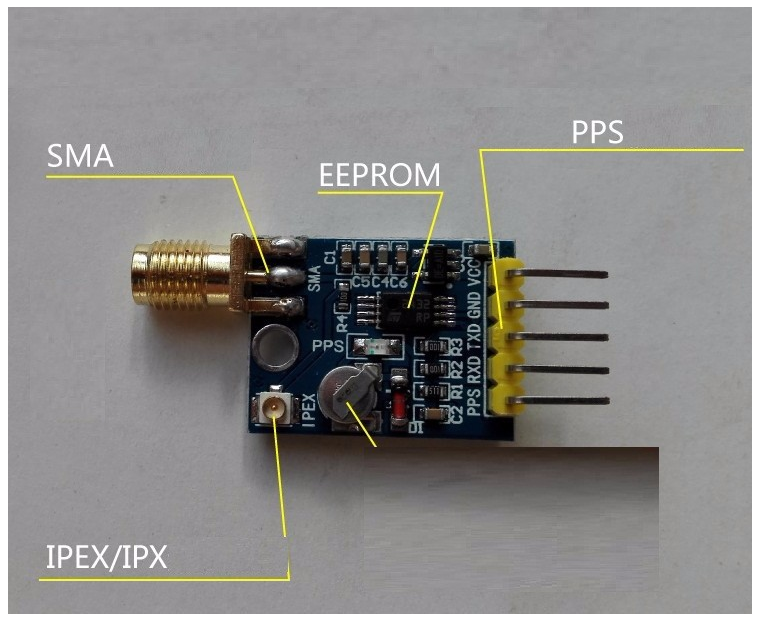

Tên chân	Mô tả
PPS	Chính xác 1 giây sẽ xuất 1 xung ra
RX	Nhận dữ liệu UART
TX	Truyền dữ liệu UART
GND	Chân 0V GND
VCC	Chân nguồn 3.3-5VDC









Phần mềm U-Center xem tại đây!
