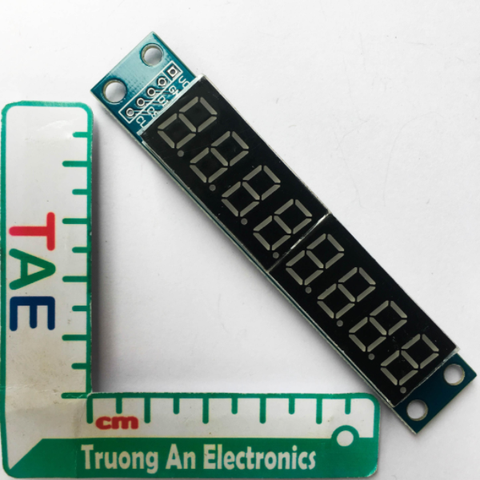

Mạch Hiển Thị 8 Led 7 Đoạn MAX7219

Mạch hiển thị 8 led 7 đoạn với giao tiếp Serial, sử dụng IC MAX7219 dựa trên module led 7 đoạn serial. Điều đó cho phép hiển thị 8 cơ số ( 0 tới 9) trên thanh led 7 đoạn chỉ sử dụng 3 I/O pins.

Thông số kỹ thuật

- Hoạt động ở mức 3.3V tới 5.5V

- 3 dây SPI giao tiếp để hiển thị 8 chữ số trên led 7 đoạn

- 16-level LED độ sáng điều chỉnh thông qua phần mềm

- Giao tiếp dễ dàng với PIC, Arduino, Netduino, AVR, etc.

- Cân nặng 300g

Sơ đồ nối dây

Code mẫu

Thông tin thêm (schematic + code)
