Mạch Hiển Thị Neopixel Led RGB WS2812

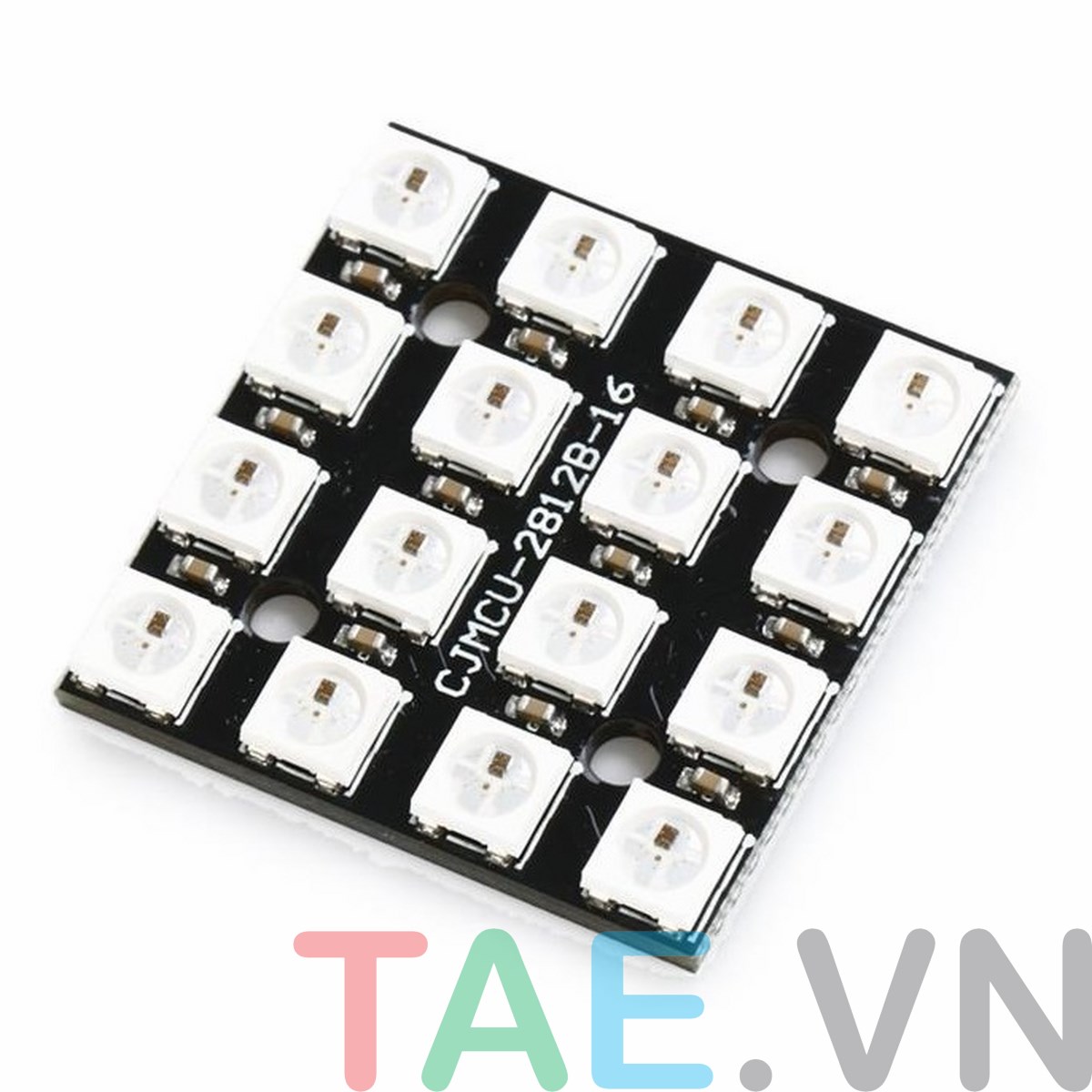

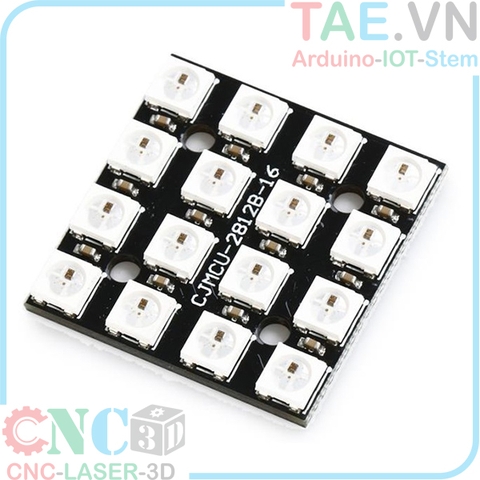

Mạch Hiển Thị Neopixel Led RGB WS2812 là sản phẩm sử dụng led RGB WS2812 giao tiếp nối tiếp qua chuẩn 1 Wire ( 1 chân data duy nhất ) thường được dùng trong các ứng dụng trang trí , hiển thị, vòng tay, đồng hồ, thời trang..vv. Có thể kết hợp với arduino thông qua bộ thư viện hỗ trợ đi kèm cung cấp khả năng hiển thị cho mỗi led lên đến 1677216 màu và 256 cấp độ sáng khác nhau. Sản phẩm này được sắp xếp led theo hình ma trận vuông, tùy theo nhu cầu sử dụng mà lựa chọn số led 2x2, 4x4, 8x8..vv

- Điện áp sử dụng: 4 ~ 7 VDC

- IC: LED RGB WS2812

- Kích cỡ led: 5050

- Chuẩn giao tiếp: 1 Wire

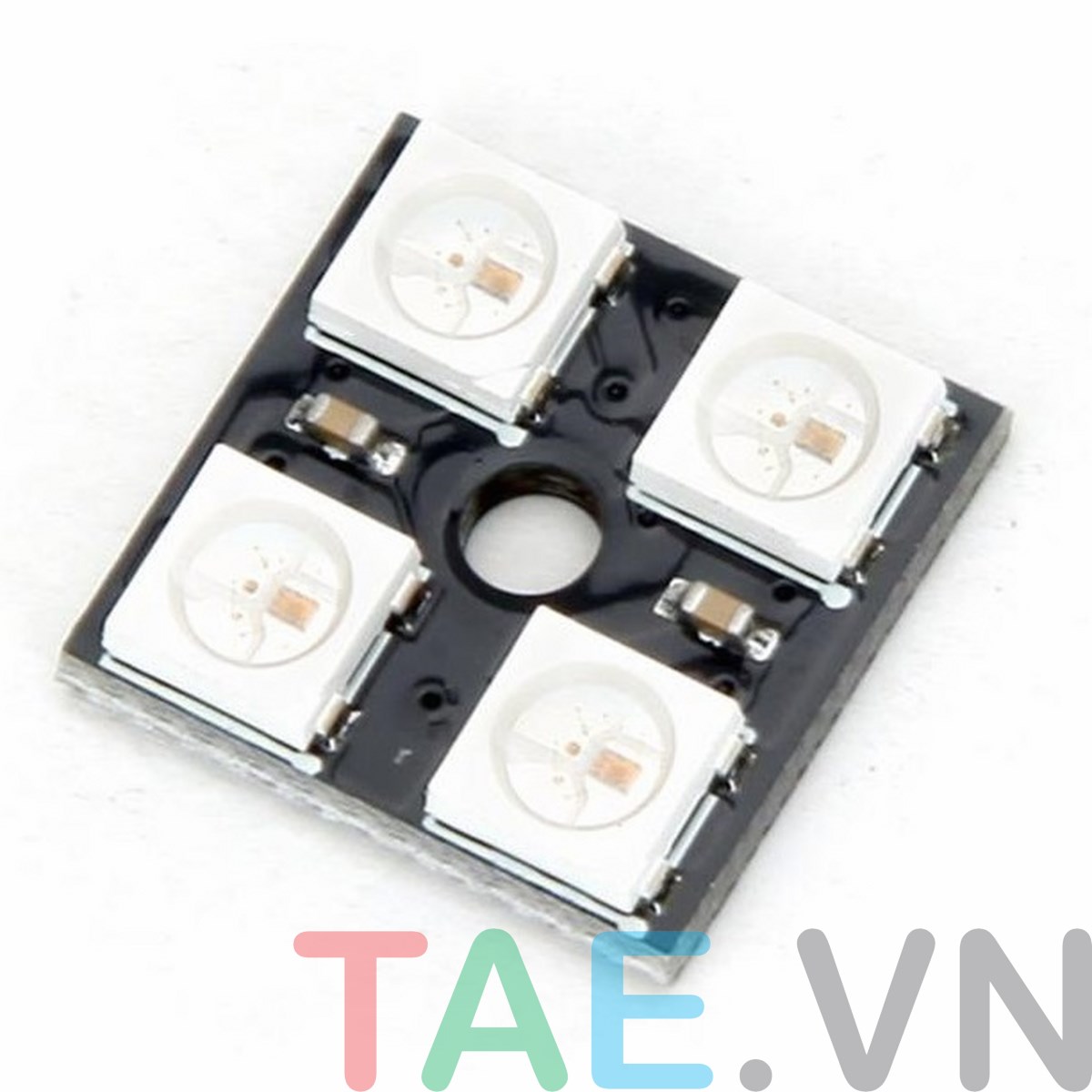

- Số led: 2x2 (4 led), 4x4 (16led), 8x8 (64led)

Sơ đồ chân:

- DI (Data in): Chân đầu vào dữ liệu kết nối với vi điều khiển

- 5V: Chân cấp nguồn 4~7VDC

- GND: Chân cấp nguồn GND, mass

- DO (Data out): Chân nối tiếp tín hiệu đến các khối led khác

Xem thêm:

- Data sheet

- Thư viện arduino

Video demo:
