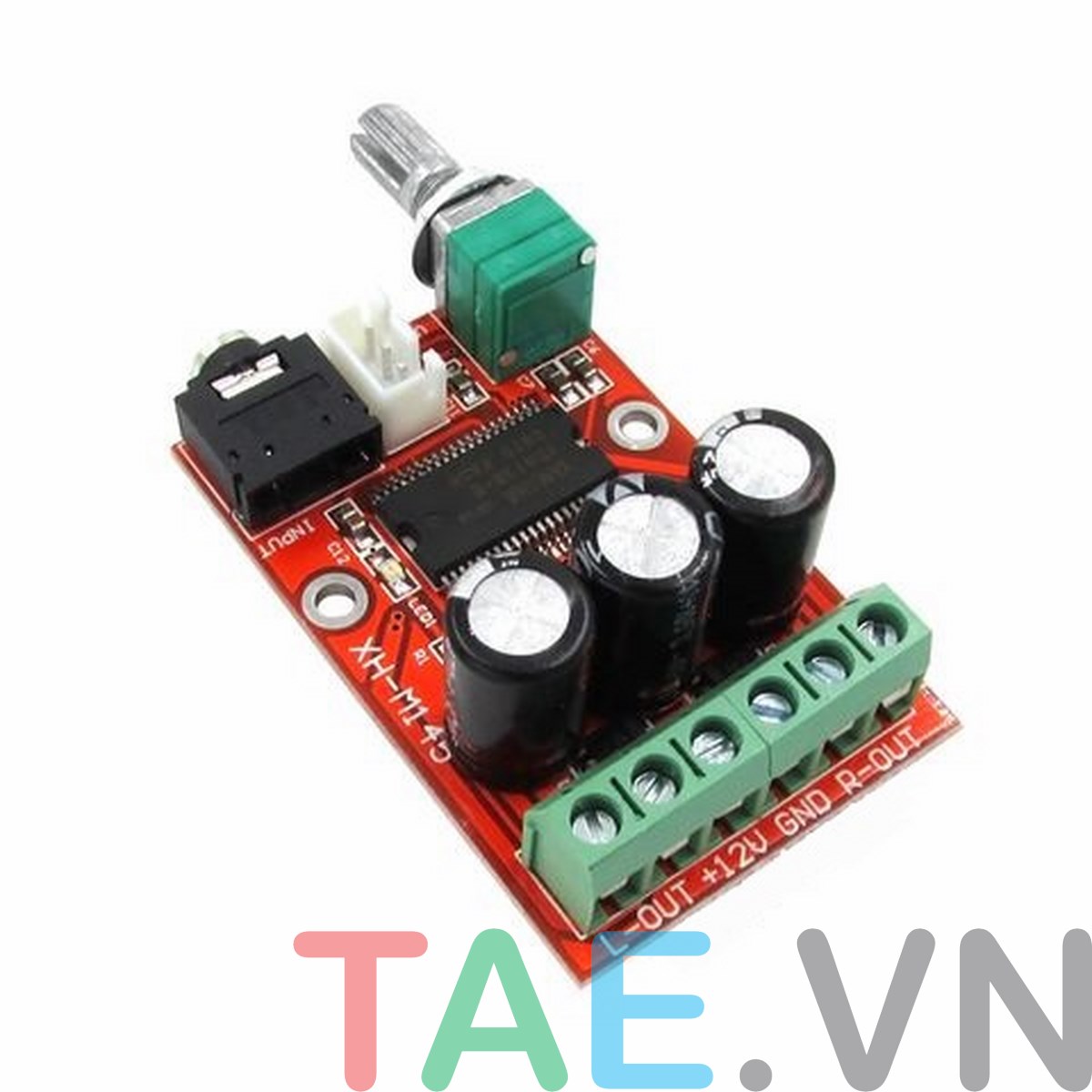

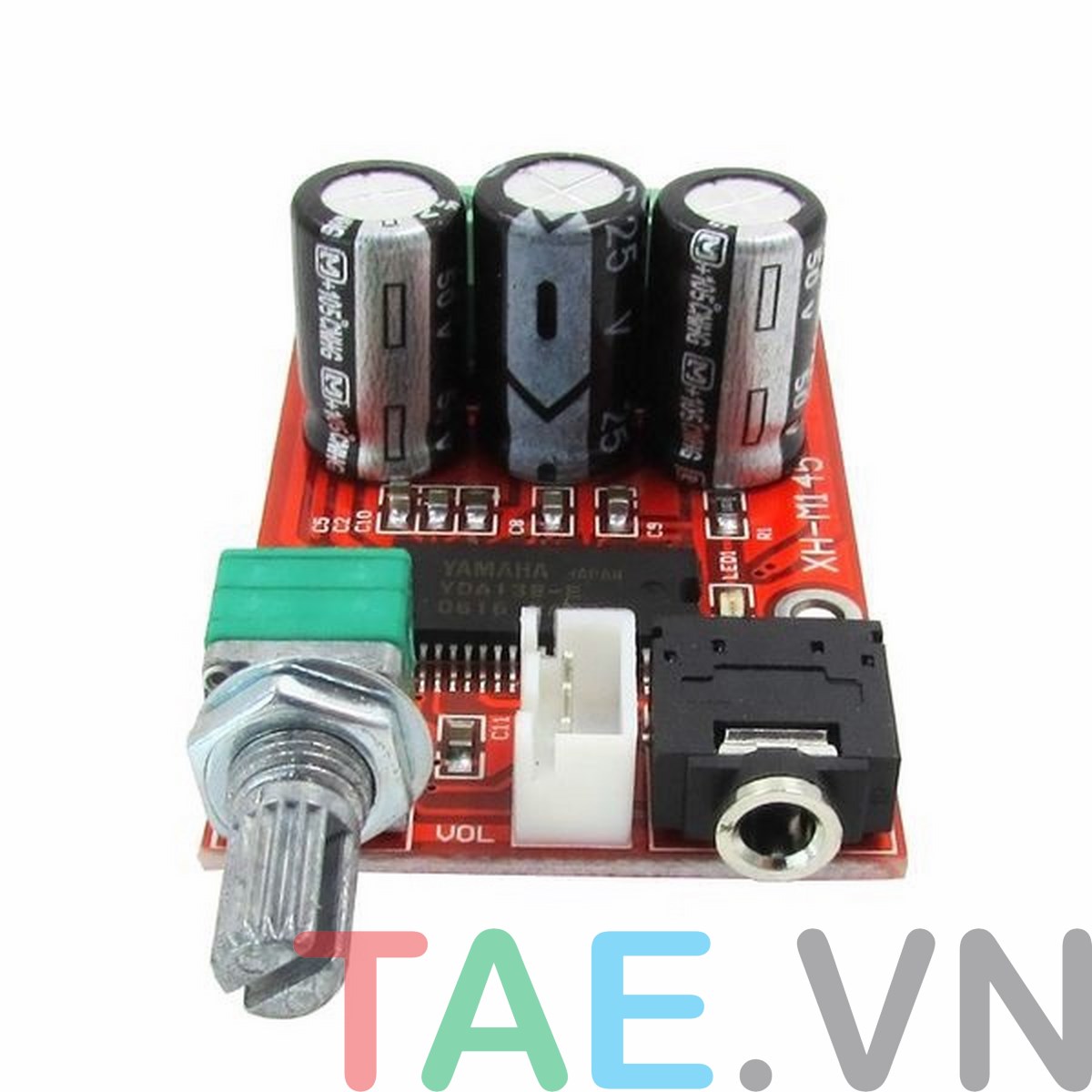

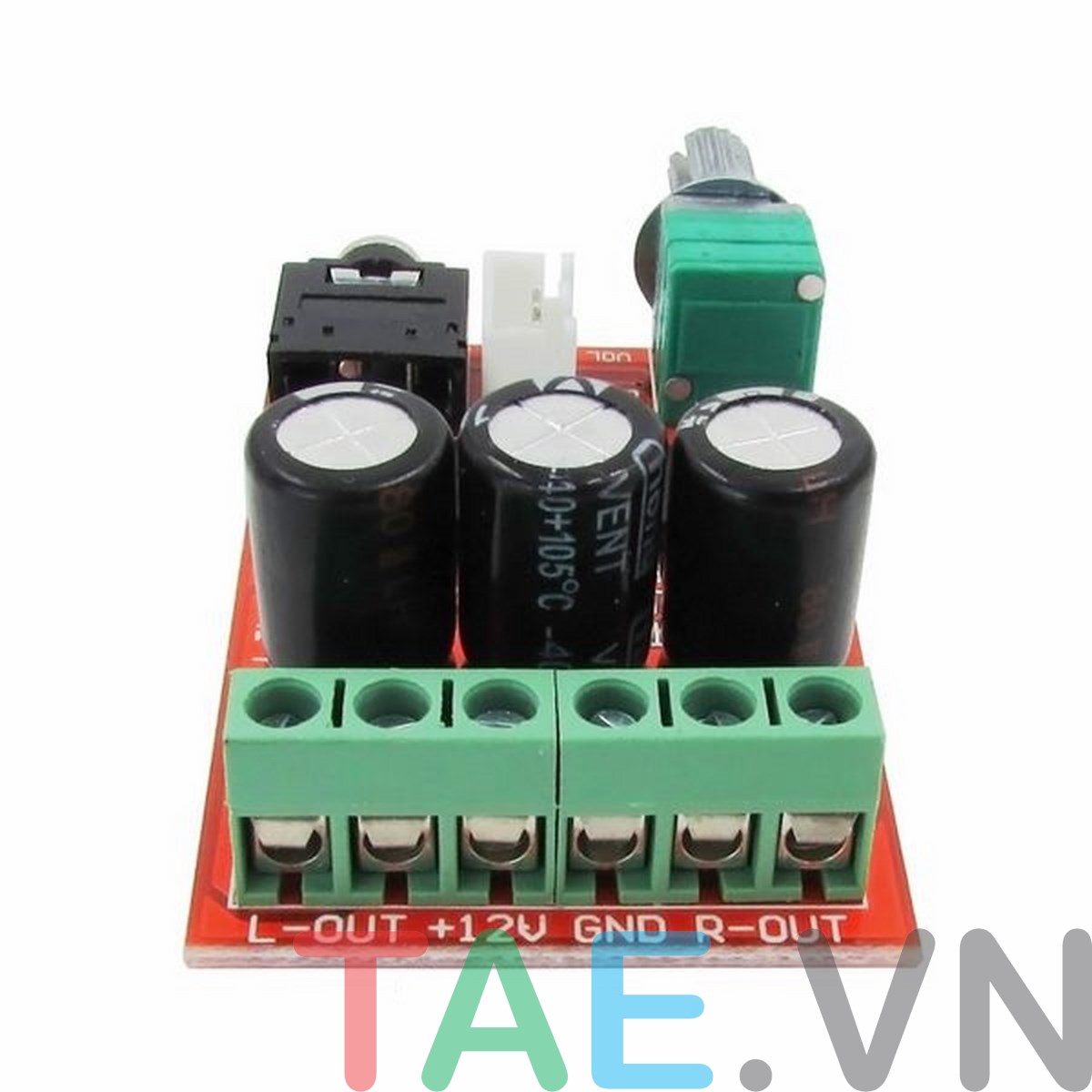

Mạch Khuếch Đại Âm Thanh Kỹ Thuật Số 2x12W

Tình trạng: Còn 2 sản phẩm
80.000₫


mạch khuếch đại âm thanh kỹ thuật số 2x12W sử dụng chip khuếch đại lớp D YD138-E tích hợp bảo vệ quá dòng, quá nhiệt. Mạch khuếch đại âm thanh YD138-E cho ngõ ra 2 kênh với công suất ngõ ra mỗi kênh 12W (loa 4 ohm) và 8W (loa 8 ohm). Mạch được thiết kế nhỏ gọn, cách sử dụng đơn giản, tích hợp chiết áp đôi điều chỉnh âm lượng. Ngõ vào âm thanh có jack audio 3.5 và header 3 pin giúp thuận tiện hơn khi sử dụng. Thông số kỹ thuật: Loại chip: YD138-E lớp D Điện áp hoạt động: khuyên dùng 12V - 1.5A Ngõ ra: 2 kênh L - R Công suất ngõ ra: mỗi kênh 12W (loa 4ohm) - 8W (loa 8ohm) Kích thước: 58 x 36 x 21 (không bao gồm phần chiết áp ngõ ra)



Thông số kỹ thuật Mạch Khuếch Đại Âm Thanh Kỹ Thuật Số 2x12W



- IC chính: YDA 138-E STEREO DIGITAL AUDIO POWER AMPLIFIER Class D

- Điện áp cung cấp: 9~13.5VDC (chú ý không cấp quá áp sẽ cháy mạch, tốt nhất 12VDC), dòng cung cấp > 1.5A.

- Ngõ ra công suất: 2x12W RL = 4 Ohm, 2x8W RL=8 Ohm.

- Hiệu suất ngõ ra: 92%.

- Tín hiệu ngõ vào: Jack Audio 3.5 Hifi

- Tín hiệu ngõ ra 2 kênh L, R giắc Domino.

- Kích thước: 55 x 35 x 20mm.

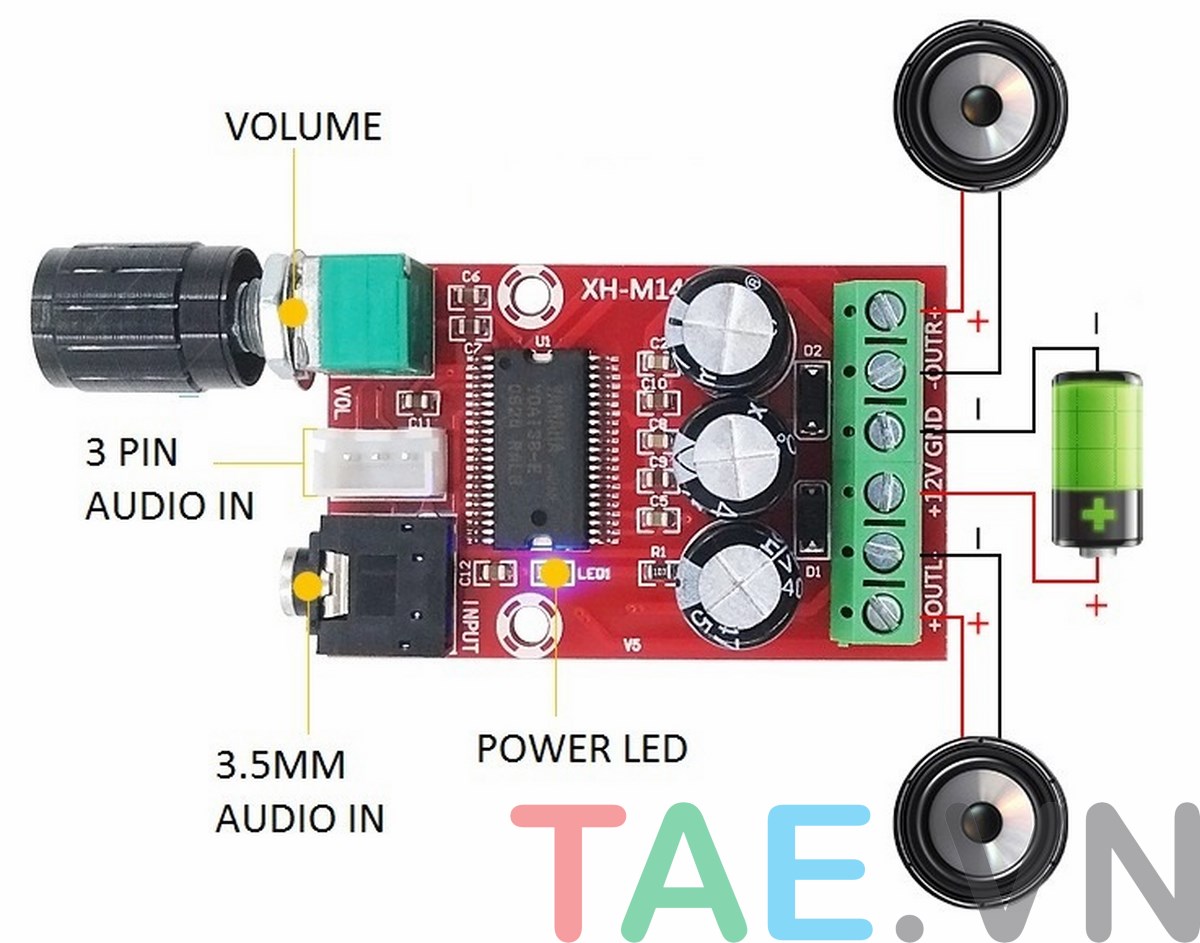

Sơ đồ nối dây
