Mạch Sạc Không Dây 12V

Tình trạng: Còn 1 sản phẩm
165.000₫


Mạch sạc không dây 12V có thể được sử dụng trong các ứng dụng sạc không dây hoặc làm bộ nguồn không dây.

Đặc điểm của mạch sạc không dây 12V là cung cấp nguồn điện không cần dây dẫn. Điều này được thực hiện thông qua 2 cuộn dây và nguyên lý cảm ứng điện từ.

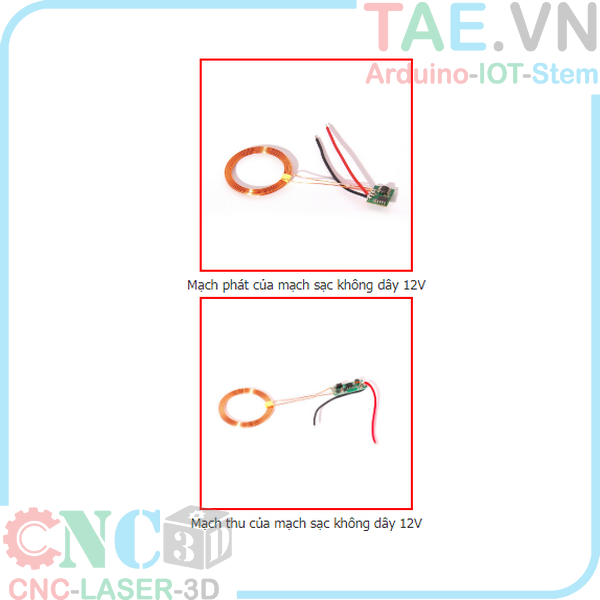

Cuộn dây trong mạch phát (transmitter) dao động tạo ra 1 từ trường. Từ trường này làm sinh ra dòng điện cảm ứng trong cuộn dây của mạch thu (receiver) và tạo cung cấp cho tải.

Kích thước cuộn dây, độ đồng đều ảnh hưởng quyết định tới chất lượng mạch sạc không dây. Mạch sạc không dây 12V được tính toán đảm bảo điện áp ra ổn định, thiết kế nhỏ vừa phải nhưng vẫn đạt được hiệu suất cao.

Các thông số kĩ thuật của mạch sạc không dây

+ Điện áp đầu vào của mạch phát: 12V (tối đa 13.5V)

+ Điện áp đầu ra của mạch nhận: 5V (cố định)

+ Dòng đầu ra tối đa: 600mA (phụ thuộc vào khoảng cách giữa 2 cuộn dây)

+ Cảm kháng cuộn dây phát: 30uH

+ Khoảng cách cho phép giữa 2 cuộn dây: 1-20mm

+ Kích thước mạch phát: 17mm x 12mm x 4mm (dài x rộng x cao)

+ Kích thước mạch thu  : 24mm x 10mm x 3mm (dài x rộng x cao)

+ Đường kính cuộn dây: 38mm

+ Độ dày cuộn dây: 2mm
