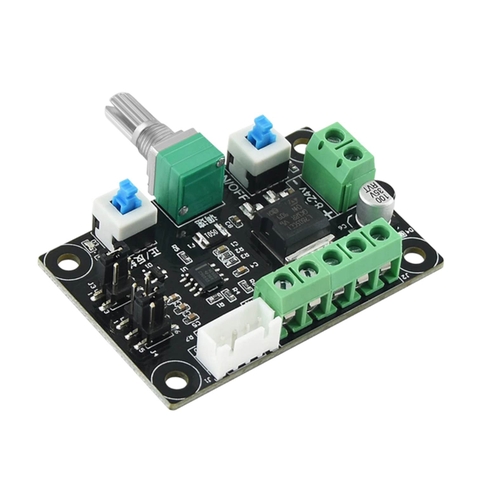

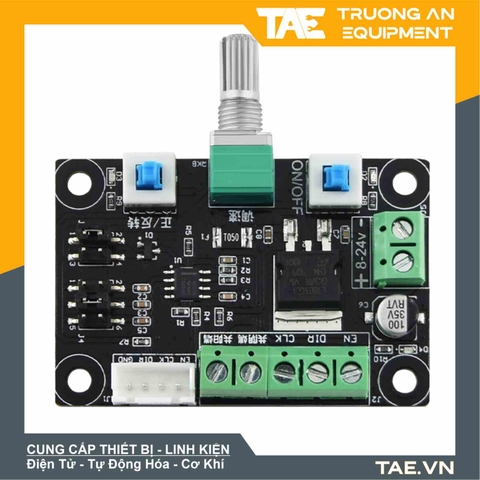

Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1

Tình trạng: Đang Cập Nhật
170.000₫


Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1 là sản phẩm dùng để cấp xung điều khiển động cơ bước. Được thiết kế có thể dễ dàng tạo xung điều khiển qua stepper driver để điều khiển động cơ bước hoặc lắp thêm driver trên mạch để điều khiển trực tiếp. Có thể sử dụng để kiểm tra động cơ, hoặc điều khiển động cơ rất dễ dàng.

Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1

Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1

Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1

Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1

Thông số kỹ thuật Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1



- Điện áp: 8 - 24VDC

- 3 loại tần số tín hiệu có thể điều chỉnh bằng jumper: 5.4 k-160 khz, 540-16.6 khz và 80-2.4 khz

- Hỗ trợ tạo xung PWM điều chỉnh bằng jumper

- Hỗ trợ điều khiển trực tiếp động cơ bước khi lắp thêm driver A4988

- Hỗ trợ cấp xung điều khiển qua driver

- Kích thước: 70x50x22mm

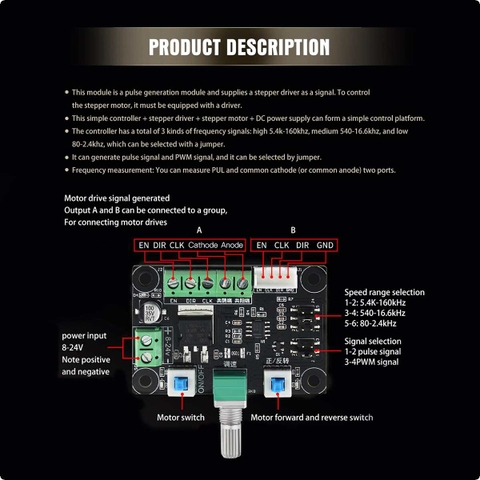

Sơ đồ nối dây



Mạch Tạo Xung Điều Khiển Động Cơ Bước MKS Steptest V1
