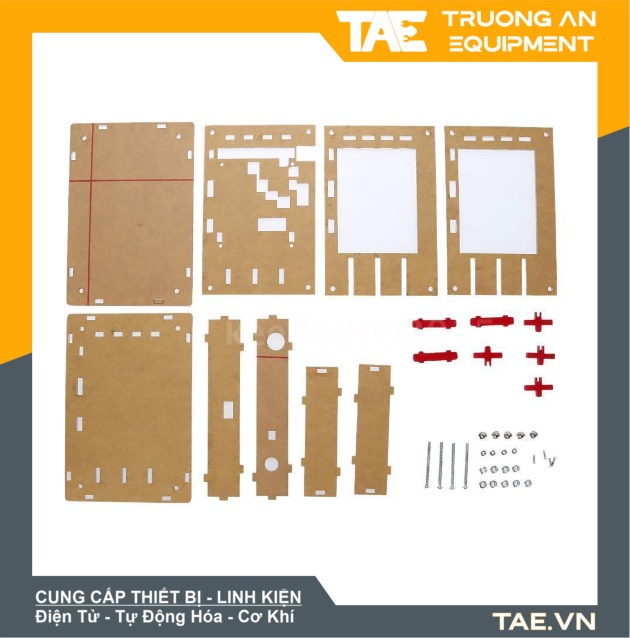

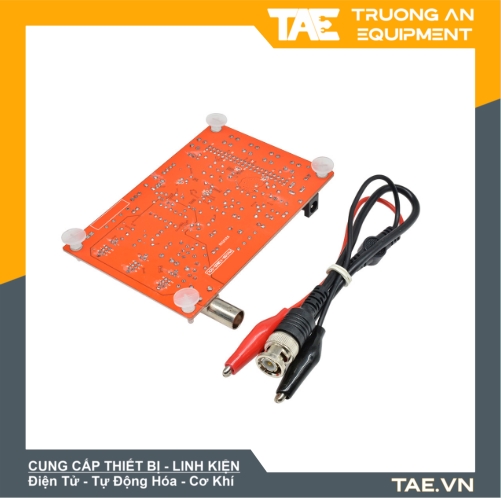

Mạch Test Oscilloscope DSO138 Kèm Hộp Mica

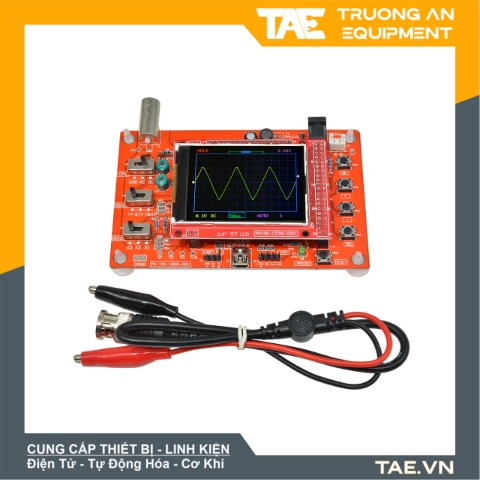

Mạch Test Oscilloscope DSO138 Kèm Hộp Mica là một bộ kit mô phỏng một Oscilloscope kỹ thuật số (DSO) với màn hình LCD TFT 2.4 inch. Mạch này được thiết kế để giúp người dùng tự tay lắp ráp và học cách sử dụng một Oscilloscope để đo và phân tích tín hiệu điện tử.
Mạch Test Oscilloscope DSO138 có thể được sử dụng như một thiết bị đo tín hiệu cho các ứng dụng điện tử cơ bản như điện tử dân dụng, mô hình, các dự án DIY và các hoạt động giáo dục. Mạch này có thiết kế đơn giản, dễ sử dụng và dễ lắp ráp, giúp cho người dùng có thể nhanh chóng hiểu và tương tác với các tính năng cơ bản của một Oscilloscope kỹ thuật số.

Thông số kỹ thuật Mạch Test Linh Kiện LCR-T4:

-  Vi xử lý: ARM Cortex-M3
-  Màn hình: LCD TFT 2.4 inch
-  Độ phân giải màn hình: 320x240
-  Điện áp đầu vào: 5V DC (có thể sử dụng nguồn từ cổng USB)
-  Tần số lấy mẫu: 1Msps (mega-samples per second)
-  Độ phân giải ADC: 12 bit
-  Khoảng cách thời gian giữa các điểm lấy mẫu: 10us/div - 500s/div
-  Điện áp đầu vào tối đa: ±50Vpk (1X probe), ±400Vpk (10X probe)
-  Độ nhạy dò tín hiệu đầu vào: 10mV/div - 5V/div
-  Điện trở đầu vào: 1MΩ
-  Tự động điều chỉnh độ dốc: Tự động hoặc thủ công
-  Hiển thị các thông số đo: AC/DC, tần số, chu kỳ, độ dốc, thời gian lấy mẫu, trị số hiệu chỉnh, độ nhạy
