Mạch Chuyển USB Sang Uart CP2102 Nạp Pro Mini

Mạch USB To Uart  CP2102  Nạp Pro Mini sử dụng chip CP2102 của hãng SILICON LABS. Chip hỗ trợ các loại hệ điều hành phổ biến như: Win8, Win7, Vista, Server 2003, XP, Mac OS - X và các hệ điều hành phổ biến khác.

CP2102 không sử dụng thạch anh ngoài như các chip PL2303. Module có sẵn ngõ ra điện áp 3.3V. Trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp.

Tốc độ tối đa 115200 bps. Module có sẵn LED nguồn sáng khi gắn vô máy tính và LED báo hiệu Tx/Rx sẽ sáng khi module nhận/gửi dữ liệu.

Driver tương thích với nhiều hệ điều hành. Đã test và hoạt động tốt trên Windows, Mac OS, Linux. Riêng với Gnu/Linux, driver đã được biên dịch sẵn trong kernel, bạn không cần cài thêm gì cả.

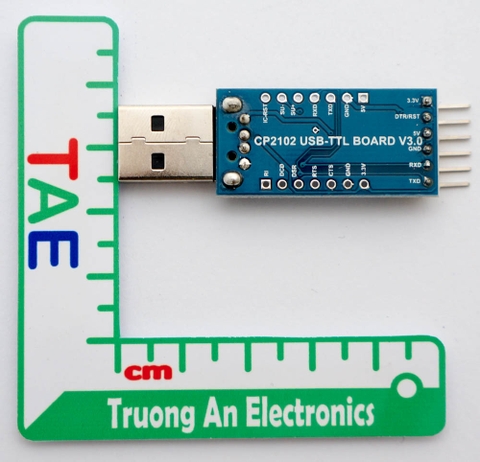

Mô tả chân

• 5V: nguồn điện áp dương (tối đa 500mA).

• DTR: Chân reset để nạp cho vi điều khiển

• 3.3V: nguồn điện áp dương 3.3V

• TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232

• RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232

• GND: chân mass hoặc nối đất.

Link down driver

Hướng dẫn cài đặt driver
