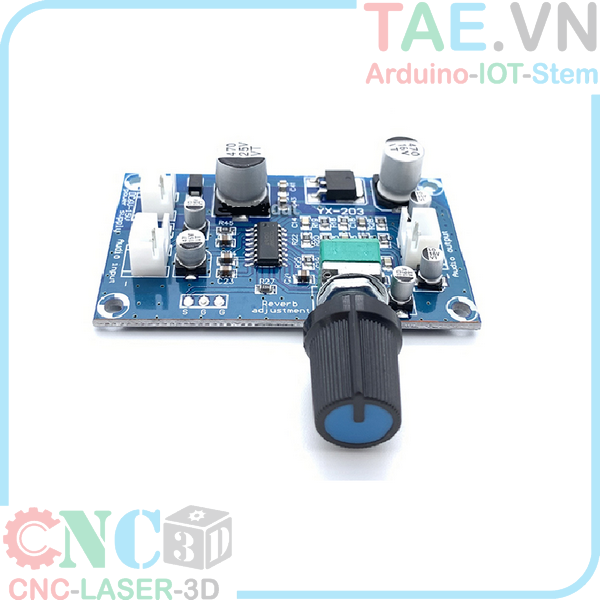

Mạch Vang Echo PT2399

Mạch Vang Echo PT2399  có chức năng tạo độ vang cho âm thanh ngõ vào.Mạch thường sử dụng kết hợp với mạch khuếch đại công suất để kết nối ra loa.

Thông số kỹ thuật Mạch Vang Echo PT2399  :

- Chip sử dụng: PT2399

- Điện áp hoạt động: DC 6V ~ 15V

- Tín hiệu ngõ vào: Header 2 Pin

- Tín hiệu ngõ ra: Header 2 Pin

- Điều chỉnh độ vang bằng chiết áp trên mạch

- Kích thước: 64*38mm

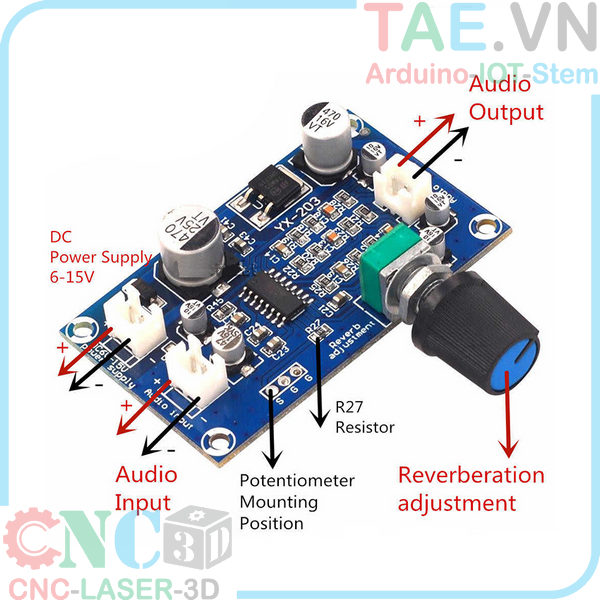

Lưu ý: Điện trở R27 là điện trở hiệu ứng độ sâu Reverb. Nếu bạn muốn điều chỉnh Reverb, cần tháo bỏ điện trở R27 và sử dụng chiết áp kết nối vào các chân S-G-G. Giá trị chiết áp nằm trong phạm vi từ 20KΩ ~ 50KΩ
