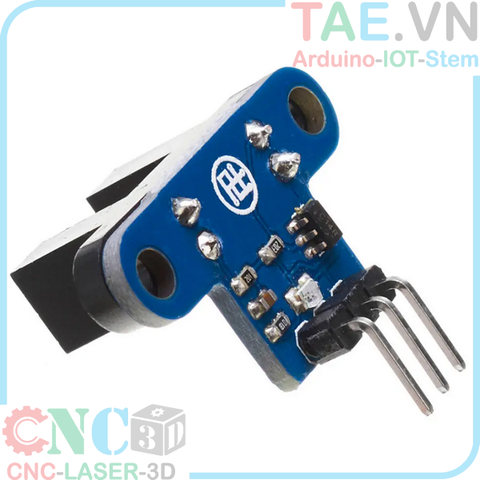

Module Cảm Biến Tốc Độ Động Cơ Encorder V2

 Module Cảm Biến Tốc Độ Động Cơ Encorder V2 có thiết kế lắp đặt được sử dụng với đãi encorder mica đi kèm có 20 lỗ , tương thích với động cơ giảm tốc .

nếu muốn số sung lớn hơn  có thể thiết kế đĩa encorder  với số lỗ lớn hơn .

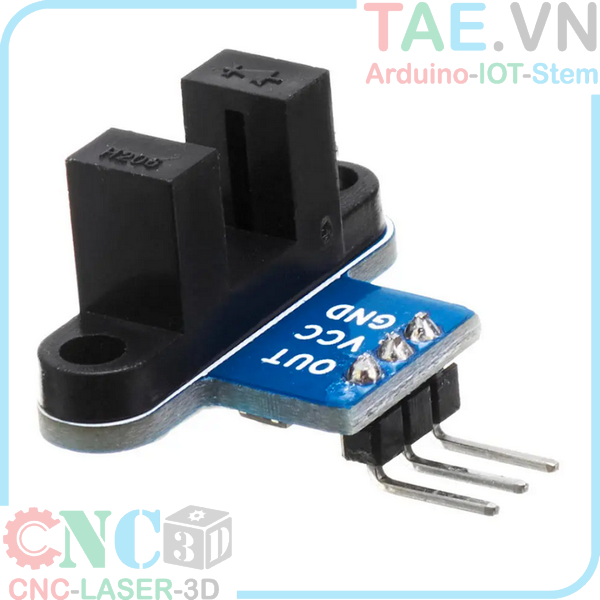

Nguyên tắc hoạt động của mạch bao gồm 1 mắt phát và 1 mắt thu hồng ngoại đặt cách nhau qua 1 ke hở, khi ánh sáng từ mắt phát đi được tới mắt thu (xuyên qua lỗ của dĩa encoder) thì sẽ có tín hiệu mức cao (5v) phát ra khỏi chân out, khi bị che lại thì chân out phát ra tín hiệu mức thấp (0v).

- Điện áp sử dụng: 3.3~5VDC

- Dòng sử dụng: 15mA

- Mức tín hiệu xuất ra: Digital TTL Khoảng cách giữa hai mắt phát và thu: 5mm

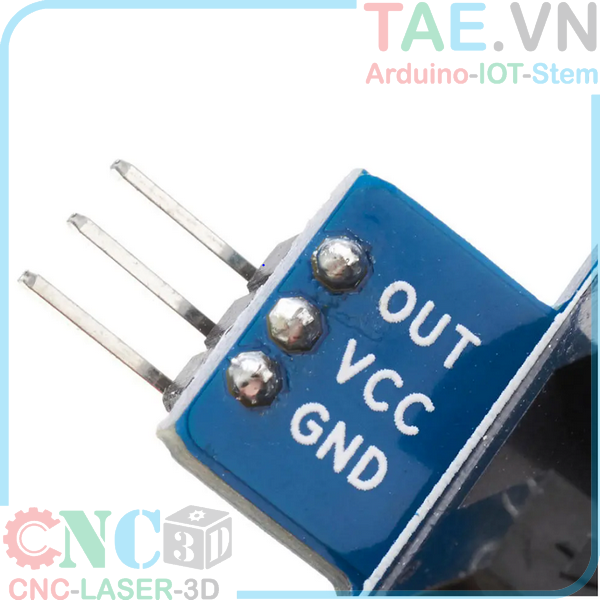

- VCC: Cấp nguồn 3.3-5VDC

- GND: Cấp nguồn mass 0VDC.

- DO: Xuất Digital Low (0VDC) hoặc High (3.3-5VDC)
