Mạch inverter DC12V - AC220V 150W

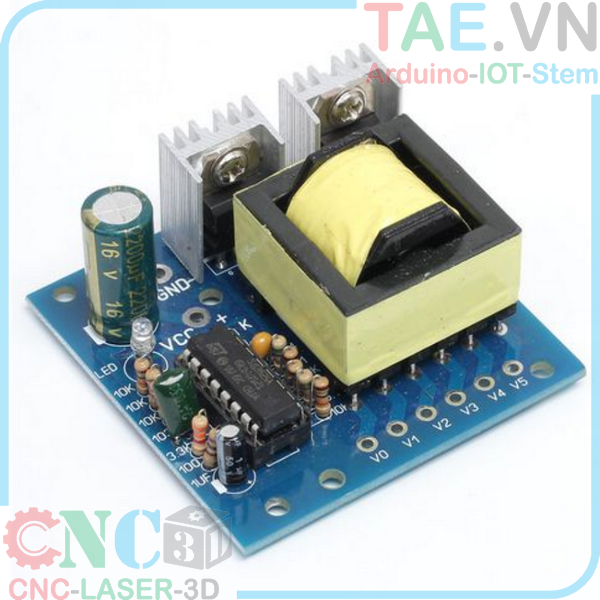

 Mạch inverter DC12V - AC220V 150W Mạch có chức năng biến điện áp 12VDC sang điện áp 220VAC. Với công suất 150W phù hợp cho các thiết bị tải công suất nhỏ như bóng đèn, sạc pin,...

- Điện áp đầu vào: 12VDC

- Công suất tải: 150W

- Dòng tải: 50mA

- Dạng sóng đầu ra: sóng vuông

- Điện áp đầu ra: 0 - 110VAC - 172VAC - 200VAC - 220VAC

- Kích thước: 58 x 58 x 28mm

Sơ đồ đấu dây:

- VCC+: Điện đầu vào 12V

- GND: dây mass

- V0--V2 = 110 V

-V0--V3 = 175 V

- V0--V4 = 200 V

- V0--V5 = 220 V

- V5--V4 = 20 V

- V5--V3 = 45 V

- V5--V2 = 110 V

- V4--V3 = 28 V

- V4--V2 = 90 V

- V3--V2 = 62 V

Lưu ý:

- Điện áp đầu vào là điện 12VDC và do không có diode chỉnh lưu nên kiểm tra kỹ trước khi đấu dây, tránh trường hợp đấu sai dây dẫn đến cháy nổ.

- Sản phẩm được thiết kế để tải các thiết bị công suất thấp nên lưu ý công suất tải của thiết bị trước khi đấu nối để tránh trường hợp quá tải. Với công suất tải >100W nên lắp thêm tản nhiệt để mạch hoạt động ổn định hơn.
