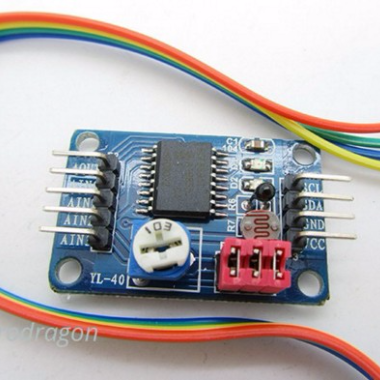

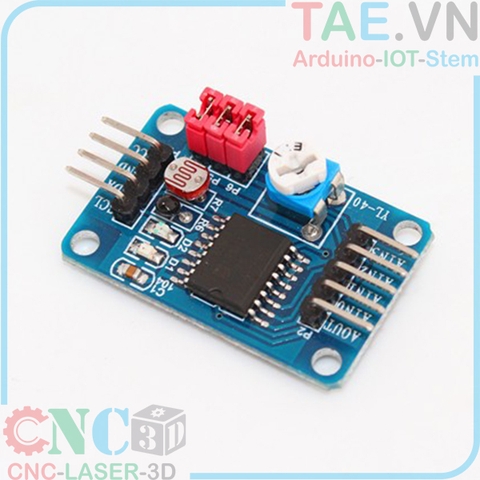

Board PCF8591 là board tích hợp bộ chuyển đổi tiện lợi cho người dùng vi điều khiển, một nguồn cung cấp điện riêng biệt, công suất thấp, 8-bit CMOS thiết bị thu thập dữ liệu. Các PCF8591 có bốn đầu vào Analog, một đầu ra analog và giao tiếp bus I2C nối tiếp. PCF8591 ba địa chỉ các chân A0, A1 và A2 có thể được sử dụng trong các địa chỉ phần cứng lập trình 8 thiết bị PCF8591 cho phép truy cập vào các bus I2C, mà không cần thêm phần cứng. Trên thiết bị đầu vào và đầu ra PCF8591 của địa chỉ, điều khiển và tín hiệu dữ liệu được truyền đi trong thời trang nối tiếp thông qua hai dây bus I2C hai chiều.
Thông số kỹ thuật
- Nguồn cấp riêng 2.5V-6V
- Dòng tiêu thụ thấp
- Chuyển đổi qua chuẩn I2C bus serial in/out
- 1 analog output DAC gain
- Tích hợp cảm biến quang trở, xuất giá trị analog chính xác của cường độ ánh sáng môi trường xung quanh
- Tích hợp cảm biến nhiệt độ ntc, xuất giá trị analog chính xác của nhiệt độ môi trường xung quanh
- Tích hợp bộ đọc cảm biến analog với dải hoạt động 0-5v

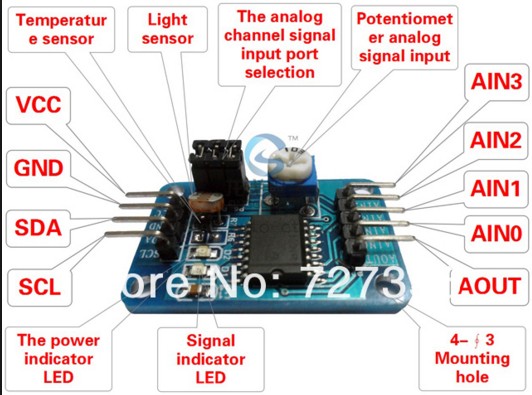

Sơ đồ chân
- SCL – IIC clock interface connected to microcontroller IO port
- SDA – IIC digital interface connected to microcontroller IO port
- GND –
- VCC – 3.3v-5v
3 jumper màu đỏ
- P4 – connected to P4 shorting cap, Chọn mạch đọc analog thermistor
- P5 – connect P5 shorting cap, chọn mạch đọc analog quang trở
- P6 – connected to P6 shorting cap, chọn mạch đọc analog có giá trị thay đổi 0-5V
