Module Âm Thanh WTV020-SD Card

Tình trạng: Còn 26 sản phẩm | SKU: M1-02/000328
Thương hiệu: OEM
44.000₫
 Mô Tả Sản Phẩm Module Âm thanh WTV020-SD Card là một module âm thanh được thiết kế để phát các tệp âm thanh từ thẻ nhớ SD. Module này bao gồm một chip điều khiển âm thanh WTV020SD-20S, một khe cắm...

 Mô Tả Sản Phẩm

Module Âm thanh WTV020-SD Card là một module âm thanh được thiết kế để phát các tệp âm thanh từ thẻ nhớ SD. Module này bao gồm một chip điều khiển âm thanh WTV020SD-20S, một khe cắm thẻ nhớ SD và một số linh kiện khác để kết nối với các thiết bị điều khiển khác như Arduino, Raspberry Pi hoặc các vi điều khiển khác.
Module này cho phép người dùng lưu trữ các tệp âm thanh có định dạng WAV trên thẻ nhớ SD và phát chúng thông qua các lệnh điều khiển được gửi từ vi điều khiển. Module Âm thanh WTV020-SD Card được sử dụng phổ biến trong các ứng dụng như ghi âm và phát lại thông báo, âm thanh cảnh báo, phát nhạc và các ứng dụng khác liên quan đến âm thanh.

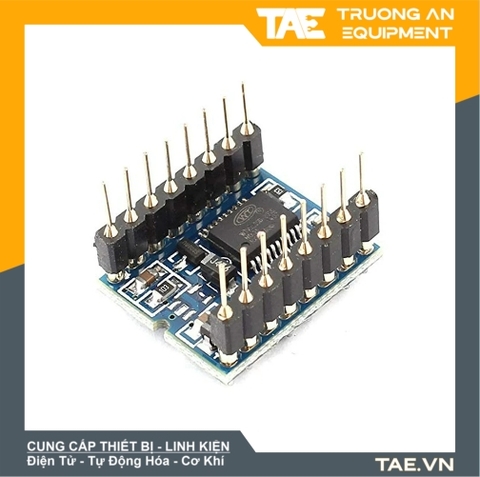

Module Âm Thanh WTV020-SD Card

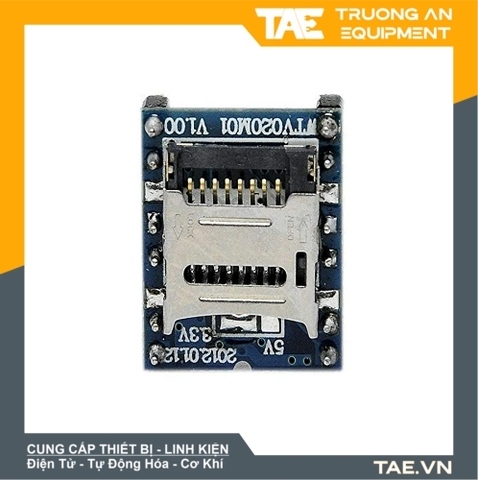

Module Âm Thanh WTV020-SD Card



Thông Số Kỹ Thuật

-  Sản phẩm là mô-đun thẻ SD bên ngoài chip WTV020, hỗ trợ thẻ dung lượng 32M ~ 1GBit
-  Hỗ trợ hệ thống tệp FAT, thẻ SD là phương tiện lưu trữ
-  Phát các tệp định dạng WAV và 4Bit ADCPM
-  Hỗ trợ tự động nhận dạng thư mục và phát lại tệp thoại
-  Có thể phát nhạc nền và khẩu hiệu xen kẽ
-  Chế độ điều khiển có nút điều khiển, điều khiển hai dây và điều khiển cổng nối tiếp UART232
-  Chip chủ WTV có sẵn trong các gói WTV020-16SOP và WTV020-20SOP.
-  Có thể phát bất kỳ đoạn thoại nào
-  Điện áp làm việc: DC2.6~3.6V
-  Nội dung lưu trữ được phân loại theo thư mục để dễ thao tác

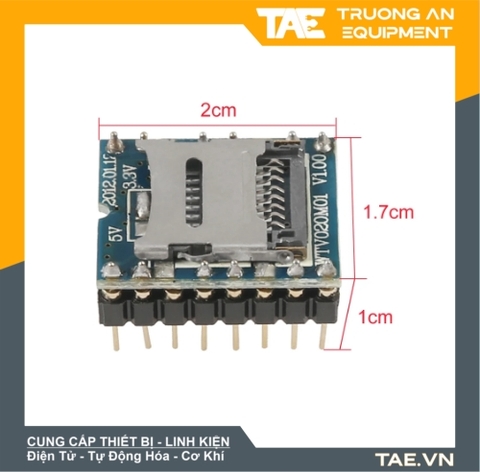

Module Âm Thanh WTV020-SD Card

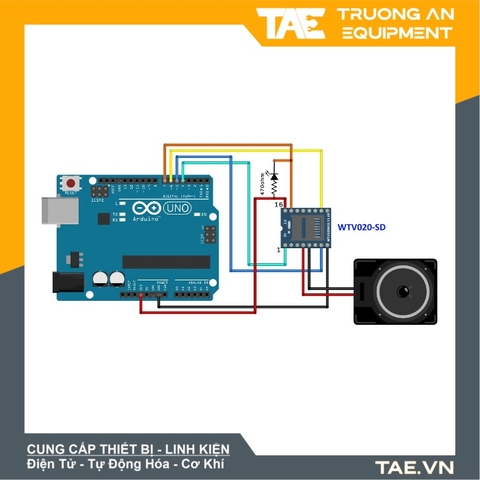

Sơ Đồ Đấu Nối



Module Âm Thanh WTV020-SD Card



Code Mẫu Với Arduino

Đây là một ví dụ về mã Arduino để sử dụng với Module Âm Thanh WTV020-SD Card. Đây là một chương trình đơn giản để phát lại các tệp âm thanh được lưu trữ trên thẻ nhớ SD. Trong ví dụ này, tệp âm thanh được gán cho các số từ 0 đến 9, và mỗi số được phát lại khi nút tương ứng được nhấn.



#include <SD.h>
#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11); // RX, TX
File myFile;

void setup()
{
  Serial.begin(9600);
  mySerial.begin(9600);
  SD.begin(4);
  delay(1000);
}

void loop()
{
  if (Serial.available())
  {
    int num = Serial.parseInt();
    if (num >= 0 && num <= 9)
    {
      char fileName[13];
      sprintf(fileName, "0%d.wav", num);
      myFile = SD.open(fileName);
      if (myFile)
      {
        mySerial.write(0x7E); // Send start byte
        mySerial.write(0xFF); // Send version number
        mySerial.write(0x06); // Send command byte (play)
        mySerial.write(0x00); // Send 0x00 for loop play, 0x01 for single play
        mySerial.write((num+1)>>8); // Send high byte of file number
        mySerial.write((num+1)&0xFF); // Send low byte of file number
        mySerial.write(0xEF); // Send end byte
        myFile.close();
      }
      else
      {
        Serial.println("File not found.");
      }
    }
  }
}





Trong ví dụ này, chúng ta sử dụng thư viện SD.h để đọc các tệp âm thanh từ thẻ nhớ SD. Chúng ta cũng sử dụng SoftwareSerial để thiết lập kết nối giữa module Âm Thanh WTV020-SD Card và Arduino.

Trong hàm loop(), chúng ta đợi cho đến khi nhận được một số từ Serial Monitor. Nếu số đó nằm trong khoảng từ 0 đến 9, chúng ta tạo tên tệp âm thanh dựa trên số đó và mở tệp đó từ thẻ nhớ SD bằng cách sử dụng SD.open(). Sau đó, chúng ta gửi lệnh play tới module Âm Thanh WTV020-SD Card bằng cách ghi các byte tương ứng vào mySerial. Cuối cùng, chúng ta đóng tệp và chờ cho một số khác được gửi từ Serial Monitor.



Video Hướng Dẫn

Tag

#WTV020SD #SDCardAudio #ArduinoAudio#RaspberryPiAudio #SoundModule #DIYAudio
