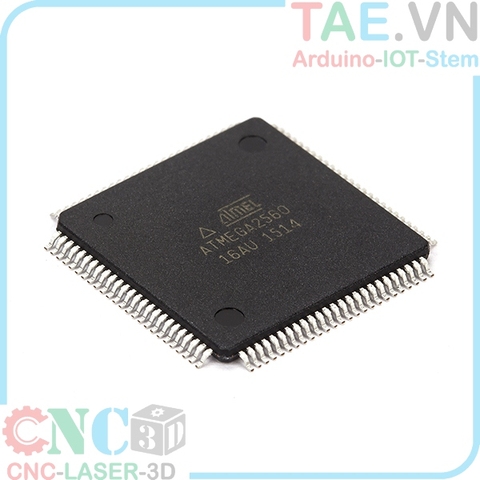

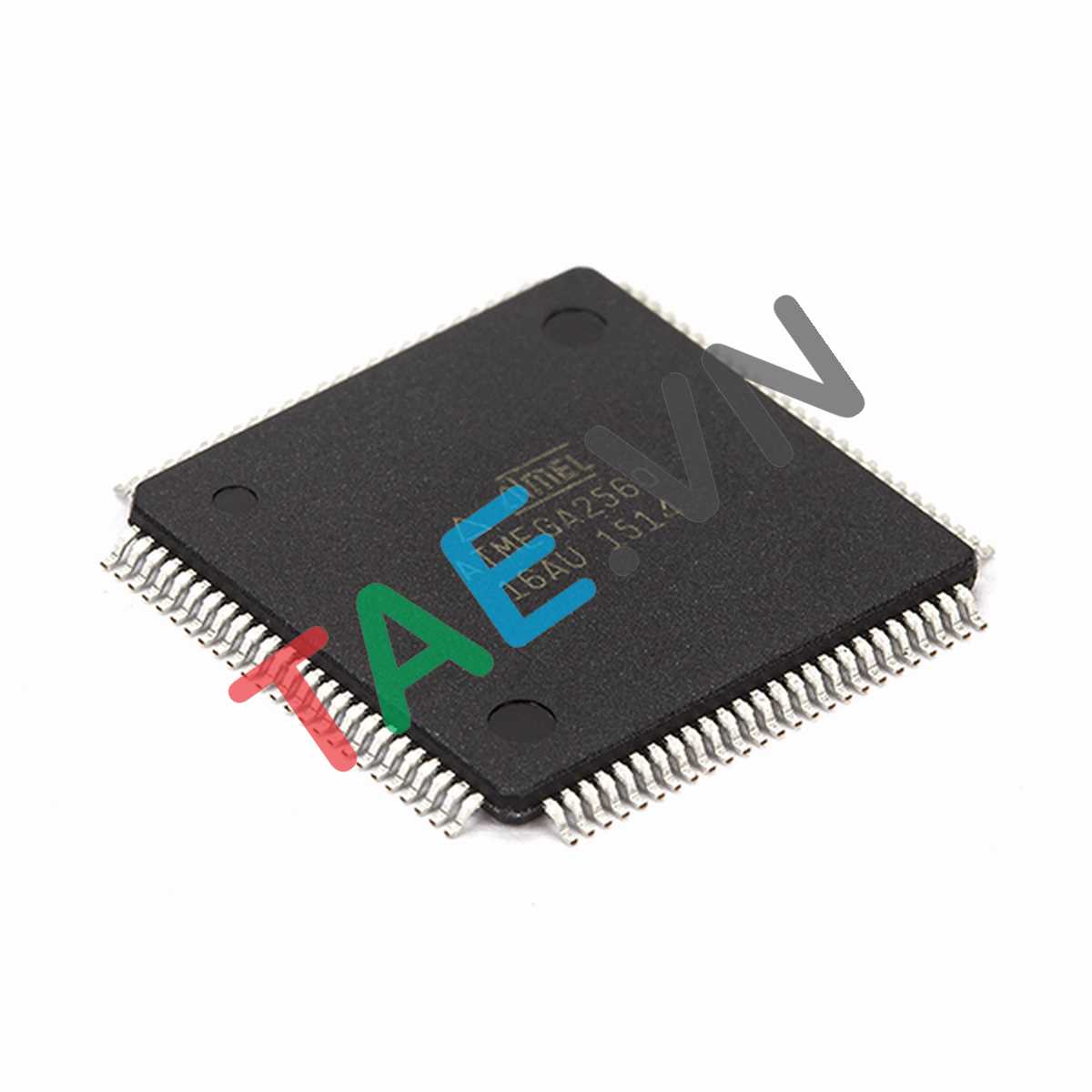

ATMEGA2560 - 16AU

ATMEGA2560 - 16AU là một vi điều khiển CMOS 8-bit công suất thấp dựa trên kiến ​​trúc RISC nâng cao của AVR. Bằng cách thực hiện các câu lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất, ATmega2560 đạt được thông lượng tiếp cận 1 MIPS trên mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa năng lượng tiêu thụ so với tốc độ xử lý.

Thiết bị được sản xuất bằng cách sử dụng công nghệ bộ nhớ không lưu trữ mật độ Atmel. Bằng cách kết hợp một CPU RISC 8-bit với Flash-Programmable In-System trên chip đơn, Atmel ATmega2560 là một vi điều khiển mạnh mẽ cung cấp một giải pháp rất linh hoạt và tiết kiệm chi phí cho nhiều ứng dụng điều khiển nhúng.

• High Performance, Low Power Atmel AVR 8-Bit Microcontroller
• Advanced RISC Architecture

1. 135 Powerful Instructions – Most Single Clock Cycle Execution
2. 32 × 8 General Purpose Working Registers
3. Fully Static Operation
4. Up to 16 MIPS Throughput at 16MHz
5. On-Chip 2-cycle Multiplier

• High Endurance Non-volatile Memory Segments

1. 64K/128K/256KBytes of In-System Self-Programmable Flash
2. 4Kbytes EEPROM
3. 8Kbytes Internal SRAM
4. Write/Erase Cycles:10,000 Flash/100,000 EEPROM
5. Optional Boot Code Section with Independent Lock Bits
6. In-System Programming by On-chip Boot Program
7. True Read-While-Write Operation
8. Programming Lock for Software Security

• I/O and Packages

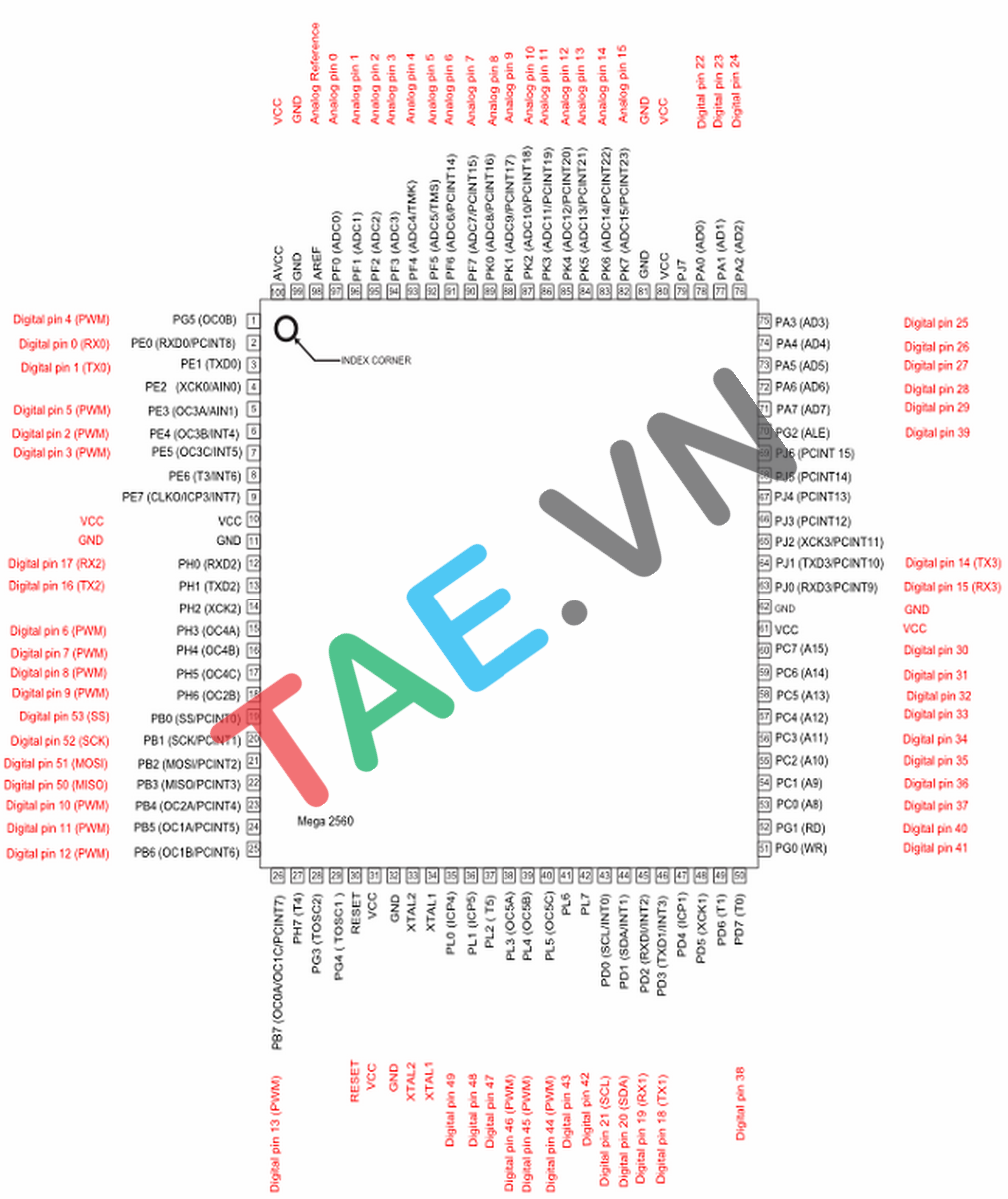

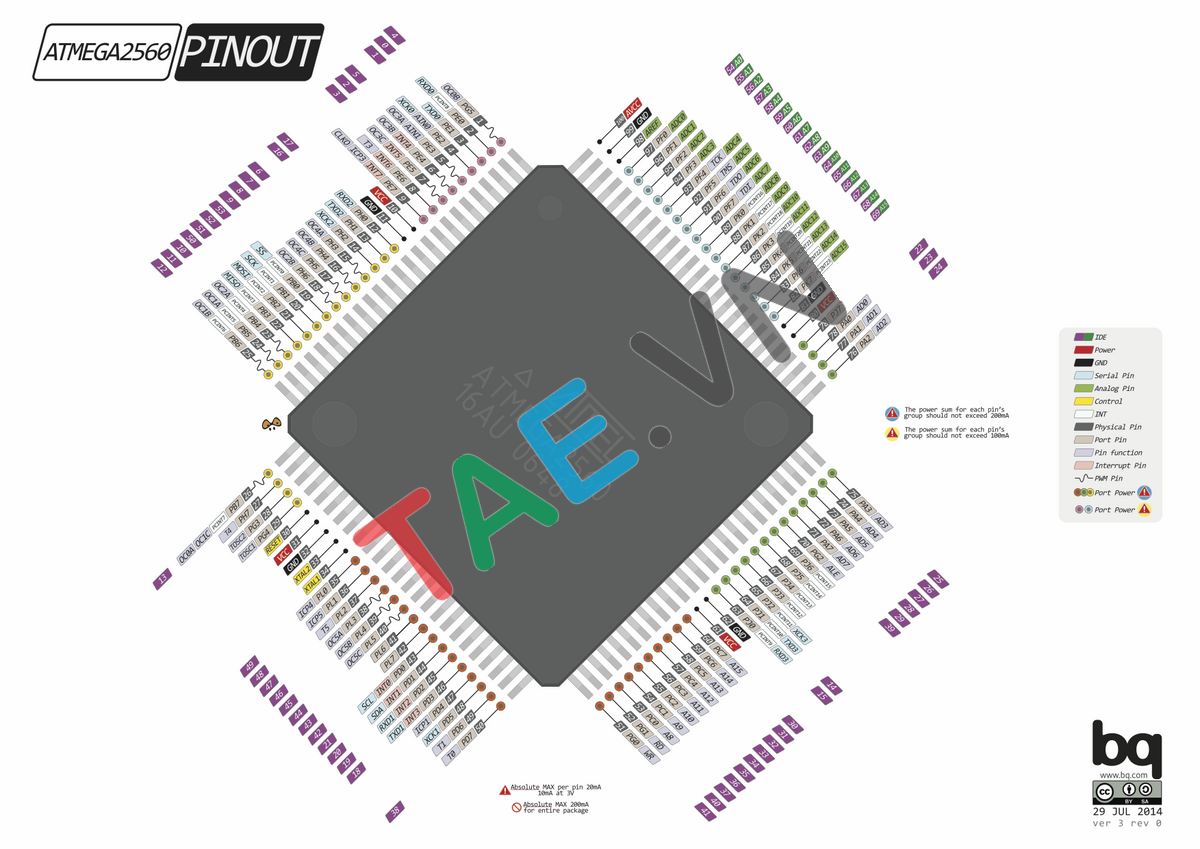

1. 54/86 Programmable I/O Lines
2. 100-lead TQFP, 100-ball CBGA

• Temperature Range:40°C to 85°C
• Ultra-Low Power Consumption

1. Active Mode: 1MHz, 1.8V: 500μA
2. Power-down Mode: 0.1μA at 1.8V
3. Speed Grade:0 - 16MHz @ 4.5V - 5.5V
