CẢM BIẾN ĐIỆN DUNG 4 KÊNH TTP224

Cảm biến cảm ứng điện dung TTP224 sử dụng nguồn điện từ 2.4 đến 5.5V chỉ cần chạm vào pad thì cảm ứng hoạt động như chạm vào nút nhấn.

Khi có điện dung cảm ứng trên pad của module ( tay người), thì ngõ ra sẽ thay đổi trạng thái tại chân ứng với ngõ vào của cảm biến. trên pad có thể thay bằng chất liệu không dẫn điện khác với 1 lớp mỏng như : giấy, kính, meca, nhữa hoặc gỗ.

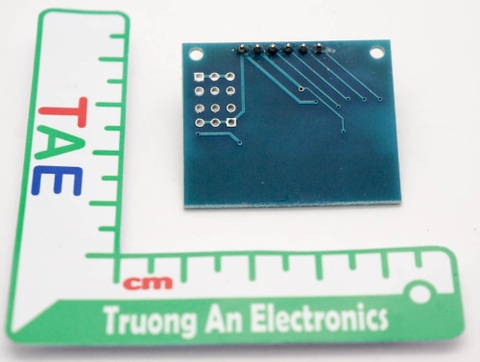

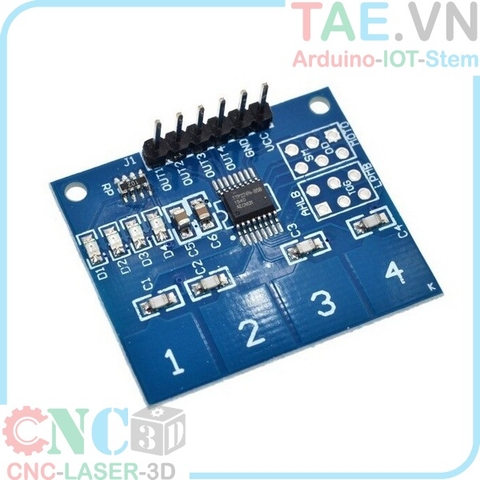

Cảm biến TTP224 gồm có 4 Pad trên module, pad có thể nối dài với vật liệu dẫn điện khác.

Thông số kỹ thuật

- Board nhận được 4 trạng thái
- Điện áp làm việc: 2.4V-5.5V
- Có những header ra chân trên board giúp chọn những tinh năng khác của chip.
- Tổn hao nguồn ít
- Kích thước board: 35 (mm) x29 (mm)

Sơ đồ nối dây

Code mẫu
