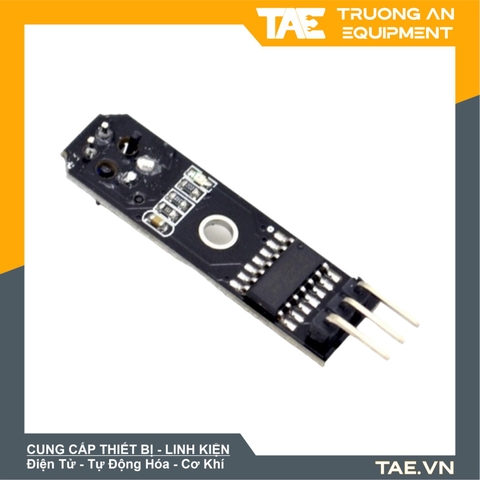

Cảm Biến Dò Line 1 Kênh (One-way Tracking Module)

Mô tả sản phẩm

Cảm biến dò line 1 kênh (One-way Tracking Module) là một cảm biến sử dụng trong robot và các ứng dụng điều khiển tự động, được thiết kế để giúp robot hoặc xe tự động theo dõi đường viền của một đường thẳng hoặc đường cong.

Cảm biến dò line 1 kênh thường được lắp đặt dưới đáy của robot và hoạt động bằng cách phát hiện đối tượng đen trên nền trắng hoặc đối tượng trắng trên nền đen. Khi robot chạy qua đường viền này, cảm biến sẽ phát hiện đối tượng và gửi tín hiệu đến vi điều khiển để điều khiển động cơ và thay đổi hướng di chuyển của robot, giúp robot hoặc xe tự động điều hướng trên đường.

Cảm biến dò line 1 kênh có nhiều ứng dụng trong các dự án robot và xe tự động, đặc biệt là trong việc xây dựng các robot đường đua mini hoặc xe tự động điều khiển. Nó cũng được sử dụng trong các ứng dụng tự động hóa công nghiệp, như các hệ thống đóng/mở cửa tự động trong nhà kho hoặc các dây chuyền sản xuất.

Tóm lại, cảm biến dò line 1 kênh là một công cụ hữu ích trong các ứng dụng điều khiển tự động và robot, giúp giảm thiểu sự can thiệp của con người và tăng độ chính xác và độ tin cậy của hệ thống điều khiển tự động.

Thông số kỹ thuật

- Điện áp hoạt động: 3.3V hoặc 5V
- Dòng điện tiêu thụ: khoảng <20mA
- Độ phân giải: phụ thuộc vào độ rộng của đường dò
- Khoảng cách dò: từ 1 đến 2 cm
- Giao tiếp: analog hoặc digital

- Nhiệt độ hoạt động: 0'C -  50'C

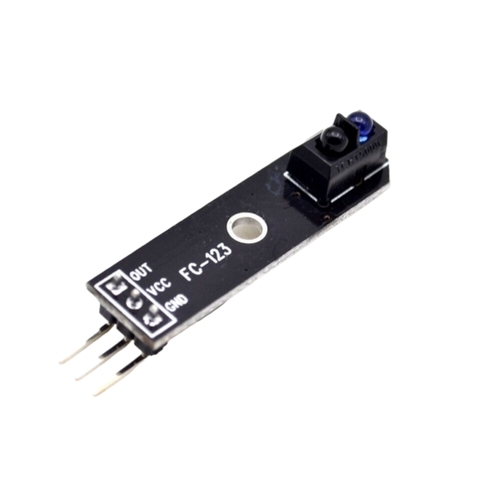

- Chân kết nối: VCC / OUT / GND (có ký hiệu trên module)

- Ngõ ra của tín hiệu khi robot thấy vạch (tức màu trắng) thì ngõ ra sẽ ở trạng thái là mức logic 0 (LOW), ngược lại sẽ là mức cao.

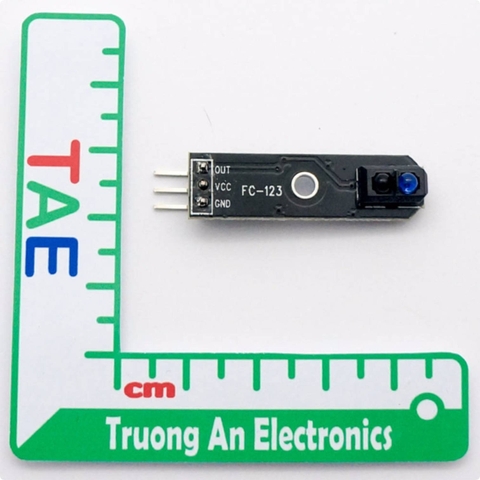

- Kích thước: 4cm x 1cm

Sơ đồ đấu dây

Code tham khảo Cảm biến dò line 1 kênh (One-way Tracking Module) với Arduino
