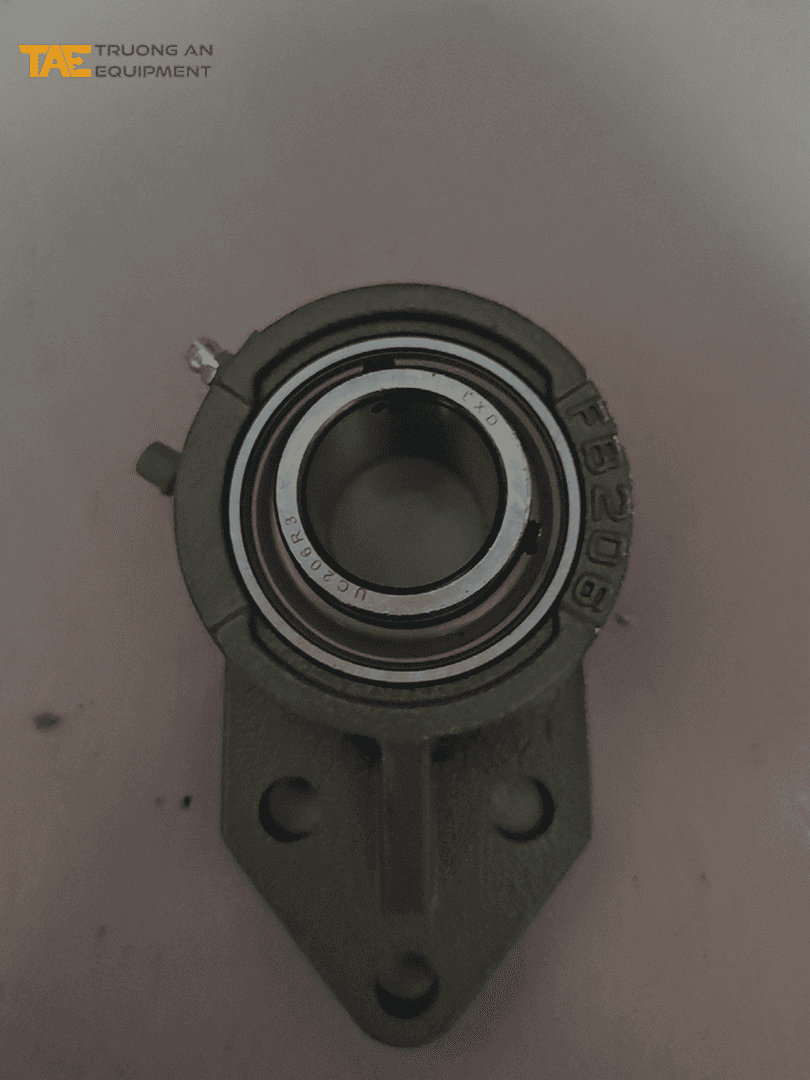

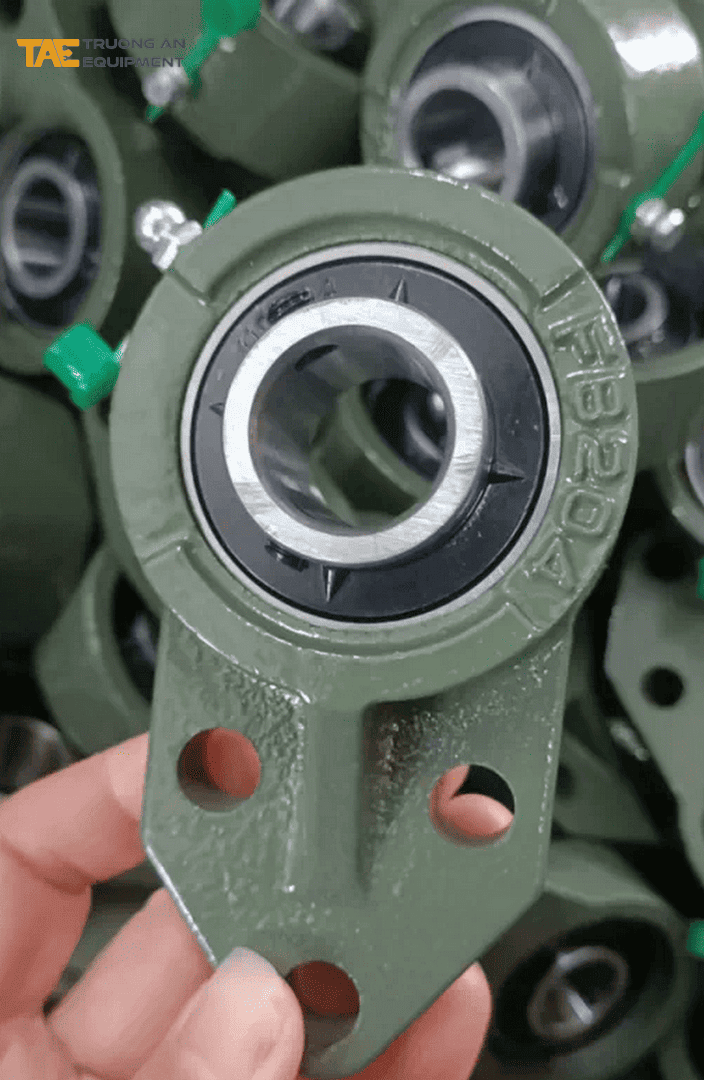

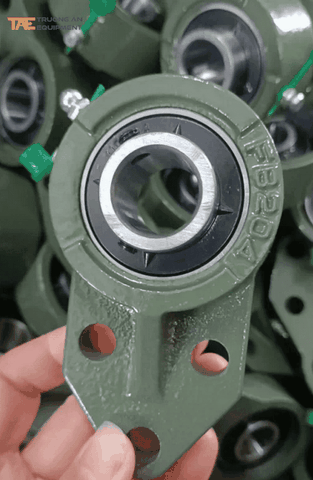

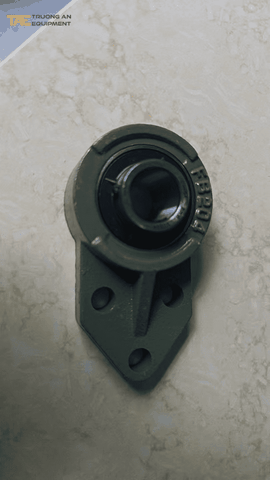

Gối Đỡ Trục Dòng UCFB

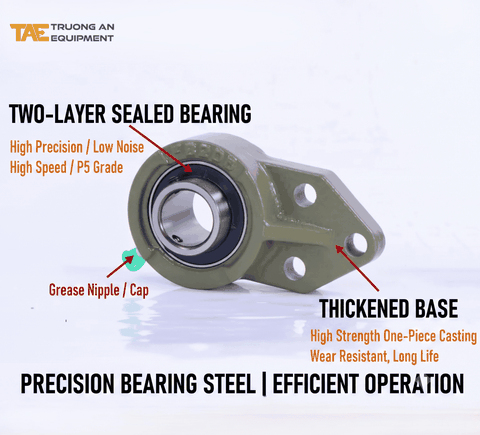

Gối đỡ mặt bích ngàm UCFB (3-Bolt Flange Bracket Bearing) là bệ đỡ trục có thiết kế đặc biệt với phần mặt bích đúc vuốt về một phía tạo thành ngàm gá lắp chữ L, tích hợp 3 tâm lỗ bắt vít. Cấu tạo của cụm gối bao gồm vỏ gang đúc (mã FB) và lõi bi cầu tự lựa (mã UC) có cơ cấu khóa bằng vít cấy (set-screw).

Nhờ thiết kế ngàm vươn ra, UCFB cho phép gá lắp trục song song với mặt vách máy mà không cần gia công thêm các giá đỡ phụ. Cấu trúc 3 điểm neo bu-lông tạo thành một tam giác chịu lực vững chắc, giúp chống lại các lực văng ly tâm và mô-men xoắn hiệu quả trong không gian lắp đặt hẹp.

Lưu ý chọn nhanh: Tương tự các dòng gối đỡ khác, kích thước cốt lõi để chọn UCFB là đường kính ngõng trục. Bạn cần đo trục thực tế và đối chiếu với cột Shaft Diam. trong bảng thông số (Ví dụ: trục phi 25mm sẽ dùng cụm UCFB 205).

Ứng dụng phổ biến của gối đỡ UCFB

Dòng UCFB 200 (Normal Duty) là giải pháp tối ưu cho các vị trí gá lắp bên sườn hoặc treo trên khung máy, được ứng dụng rộng rãi trong các ngành công nghiệp:

• Hệ thống băng tải, băng chuyền: Treo và đỡ các rulo chủ động/bị động chạy dọc theo sườn khung băng tải, giúp tiết kiệm không gian bề ngang.
• Máy đóng gói & in ấn: Đỡ các trục kéo màng, trục rulo lô cuốn nằm sát vách máy trong các dây chuyền bao bì.
• Hệ thống nâng hạ & thang tời: Gá lắp các cụm puly, tời cuốn cáp dọc theo các cột trụ đứng của kết cấu thép.
• Máy chế biến nông sản, thực phẩm: Dùng cho các hệ thống trục quay nằm ở bên hông các phễu liệu, lồng quay rửa hoặc máy phân loại.

Thông số kích thước gối đỡ UCFB 200

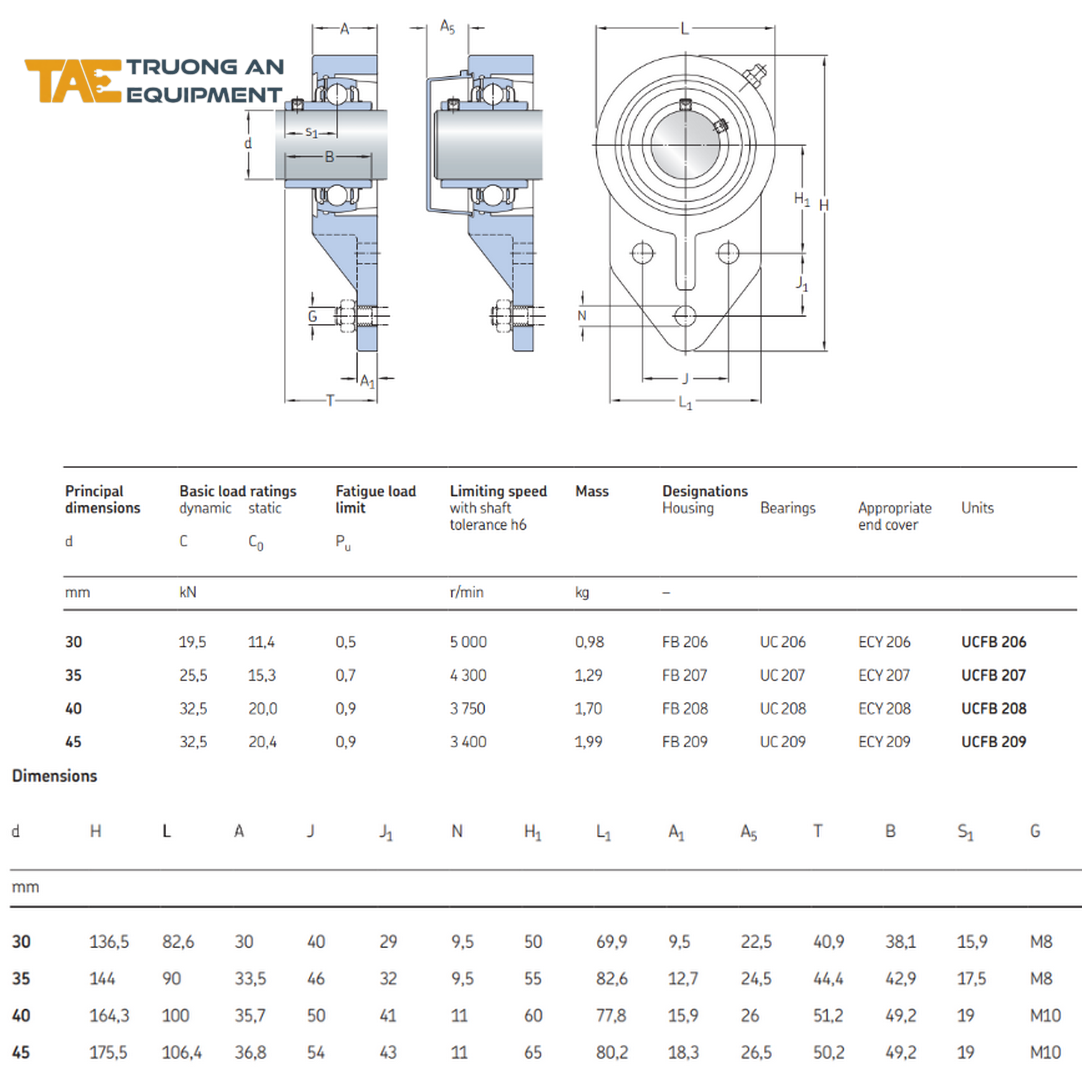

Để gia công lỗ trên sườn máy, bạn cần chú ý đặc biệt đến khoảng cách giữa 3 tâm lỗ bắt vít, khoảng cách từ tâm trục đến mặt bích gá (chiều cao tâm) và kích cỡ bu-lông (Bolt Size). Vui lòng tham khảo bảng thông số kỹ thuật bên dưới để xuất bản vẽ chính xác:

Hướng dẫn gá lắp gối UCFB lên vách máy

• Định hướng chịu tải: Khi thiết kế gá lắp, nên xoay chiều gối đỡ sao cho tải trọng chính ép từ trục hướng vào mặt bích ngàm chữ L, tránh để tải trọng kéo gập vỏ gang ra xa mặt bích gây nứt gãy.
• Gia công mặt bích: Bề mặt sườn máy nơi bắt 3 bu-lông phải thật phẳng và sạch sẽ. Lắp hờ cả 3 bu-lông vào ren trước, sau đó siết chặt đều tay để ngàm gang ốp sát hoàn toàn.
• Khóa chặt cụm bi: Sử dụng khóa lục giác siết 2 vít cấy (set-screw) trên vành ruột bi UC tì sát vào ngõng trục, khóa cứng không cho trục trượt dọc trong quá trình vận hành.
• Bôi trơn định kỳ: Sử dụng bơm mỡ cầm tay để châm mỡ chịu nhiệt qua vú mỡ trên vỏ gối, duy trì độ trơn tru và đẩy bụi bẩn ra khỏi rãnh bi.

Câu hỏi thường gặp

1. Gối UCFB có thể thay thế cho gối đế UCP được không?

UCFB có thể thay thế UCP nếu bạn muốn chuyển hướng bắt vít từ mặt sàn (phẳng ngang) sang bắt thẳng vào sườn vách máy đứng. Tuy nhiên, chiều cao tâm trục và vị trí lỗ bu-lông của hai dòng này hoàn toàn khác nhau, bạn sẽ phải gia công lại các lỗ gá trên khung.

2. Tại sao gối UCFB chỉ có 3 lỗ bắt vít thay vì 4 lỗ như UCF?

Thiết kế 3 lỗ của UCFB được tối ưu hóa cho các vị trí treo bên hông sườn máy, nơi vách máy không có đủ diện tích để ốp toàn bộ một mặt bích vuông lớn. Dù chỉ có 3 điểm neo, nhưng nhờ được đúc thành ngàm gia cường chữ L, UCFB vẫn đảm bảo khả năng chịu lực treo rất tốt.

TAE chuyên cung cấp các mã gối đỡ cơ khí đa dạng, đáp ứng độ bền bỉ cao và phù hợp với mọi thiết kế truyền động của doanh nghiệp. Liên hệ ngay TAE để được tư vấn thêm chi tiết.
