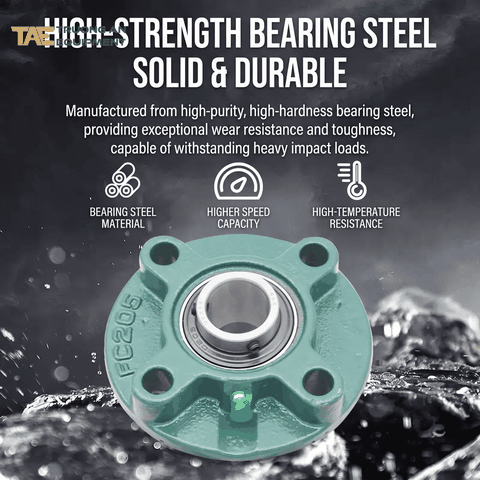

Gối Đỡ Trục Dòng UCFC

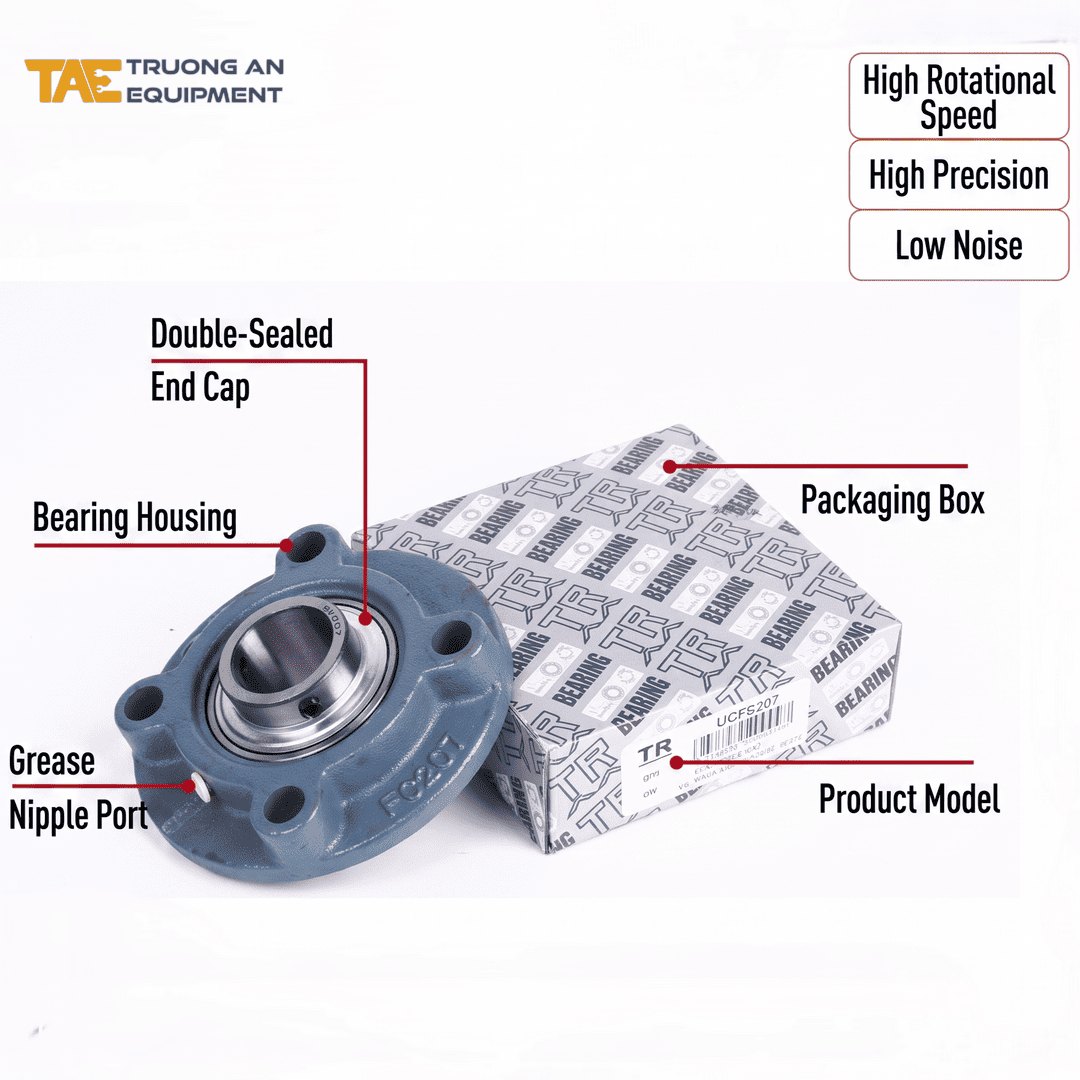

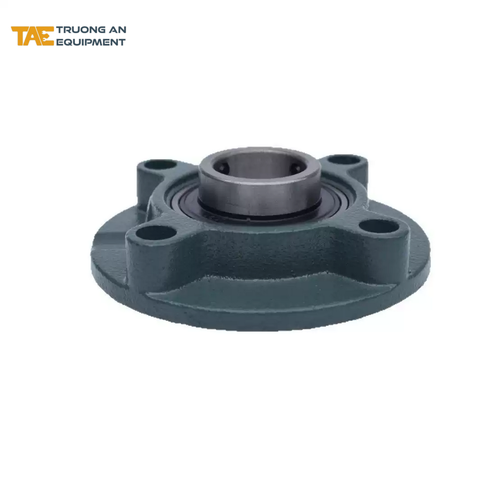

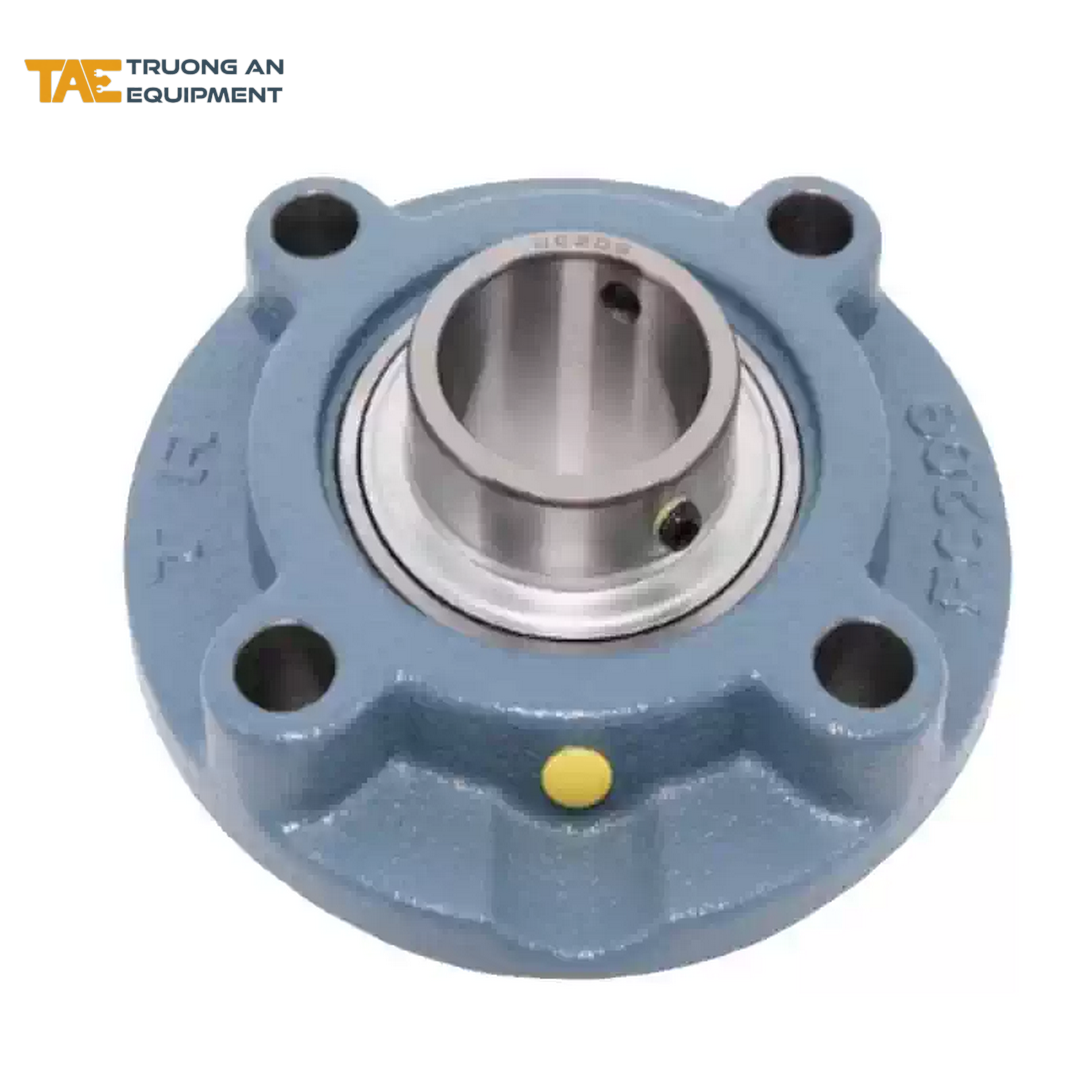

Gối đỡ mặt bích tròn UCFC (Cartridge Flange Bearing) là bệ đỡ trục chuyên dụng có thiết kế bích tròn 4 lỗ bắt vít cùng phần gờ định vị (piloted boss) nhô ra ở mặt lưng. Cấu tạo bao gồm vỏ gang đúc (mã FC) và lõi bi cầu tự lựa (mã UC), cho phép gối lắp âm một phần vào lỗ khoét trên vách máy, đảm bảo độ đồng tâm và chịu tải hướng kính cực tốt.

Nhờ thiết kế gờ định vị đặc trưng, UCFC giúp triệt tiêu hoàn toàn sai số khi lắp ráp do bu-lông bị xê dịch, giữ cho trục luôn ở vị trí trung tâm và quay êm ái. Sản phẩm này cực kỳ phù hợp cho các cơ cấu trục khuấy hoặc lồng quay chịu lực văng ly tâm lớn và cần chống rơ lắc tuyệt đối.

Lưu ý chọn nhanh: Để chọn đúng mã gối UCFC, hãy đo đường kính trục thực tế và đối chiếu với cột Shaft Diam. trong bảng. Đặc biệt chú ý đến kích thước đường kính gờ định vị (kí hiệu p) để tiến hành gia công lỗ khoét trên vách máy cho dung sai chuẩn xác.

Ứng dụng phổ biến của gối đỡ UCFC

Dòng UCFC 200 (Normal Duty) được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ chính xác đồng tâm cao và tính ổn định khi quay liên tục:

• Hệ thống bồn khuấy, bồn trộn: Đỡ trục cánh khuấy hóa chất, thực phẩm, nơi trục quay thường xuyên chịu lực cản lớn và dao động ngang.
• Quạt ly tâm & máy thổi khí: Gá lắp hai đầu trục quạt công nghiệp nhằm giữ cân bằng động hoàn hảo khi cánh quạt quay ở dải tốc độ cao.
• Con lăn & Rulo ép: Đỡ trục các rulo cán màng, lồng quay ly tâm trong dây chuyền sản xuất bao bì, dệt may hoặc chế biến giấy.
• Kết cấu vách máy dày: Dùng cho các cơ cấu cần lắp âm gối đỡ vào sâu bên trong thân máy nhằm tiết kiệm không gian thò ra bên ngoài.

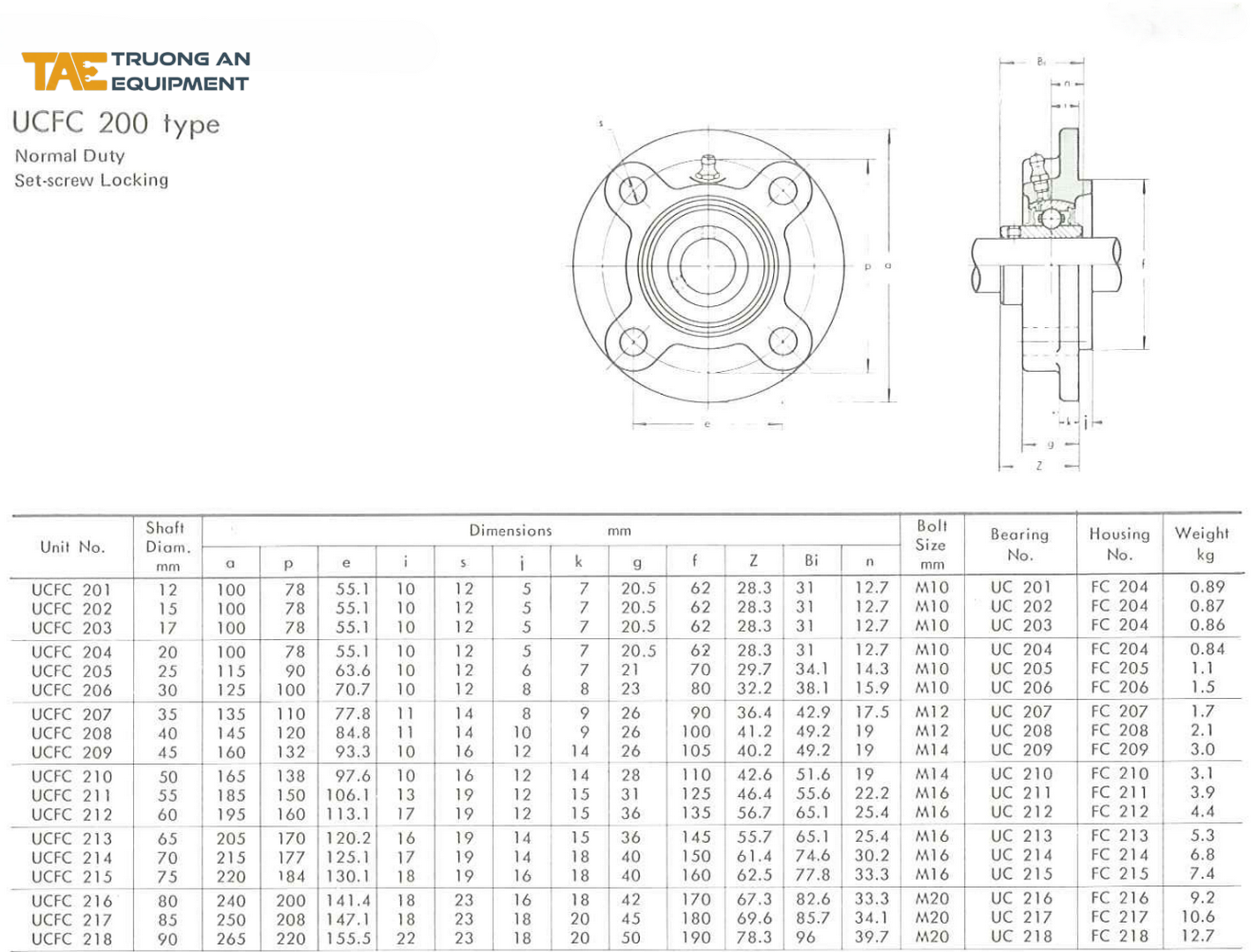

Thông số kích thước gối đỡ UCFC 200

Để khoét lỗ trên vách máy chính xác, thợ gia công cần tuân thủ nghiêm ngặt đường kính của gờ định vị (p). Ngoài ra, các thông số khoảng cách lỗ bu-lông (e), đường kính tổng (a) và cỡ bu-lông gá lắp (Bolt Size) cần được tham chiếu từ bảng dưới đây để xuất bản vẽ thiết kế:

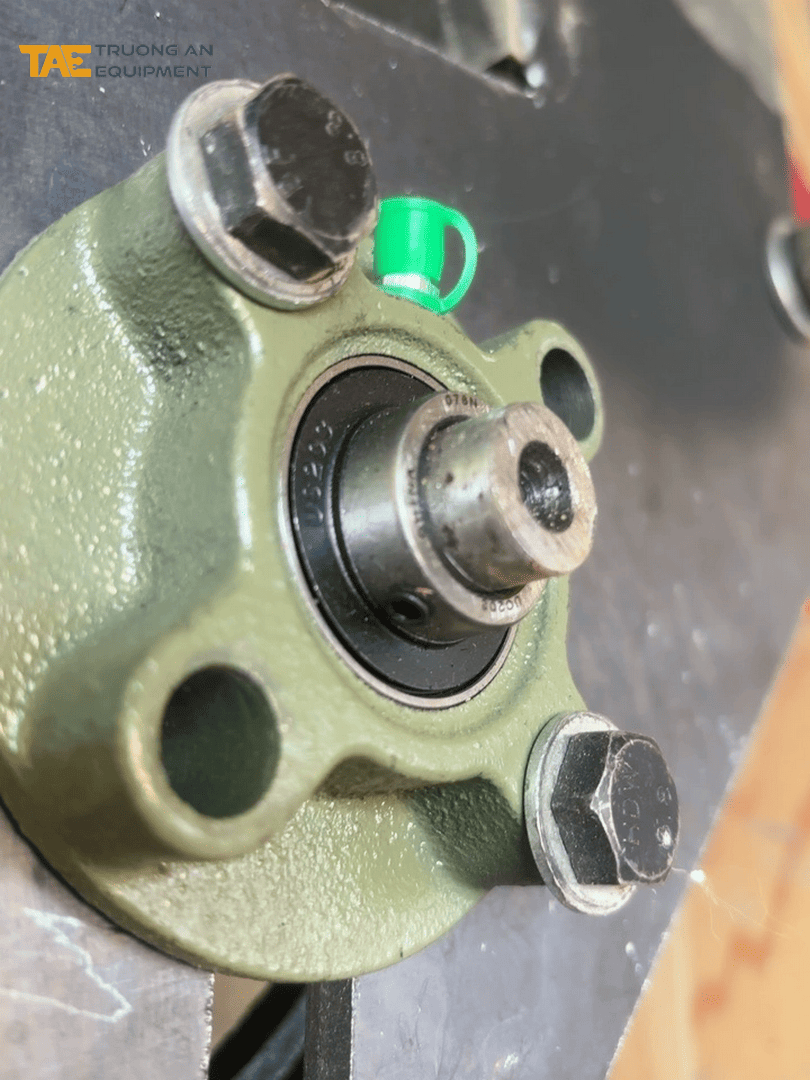

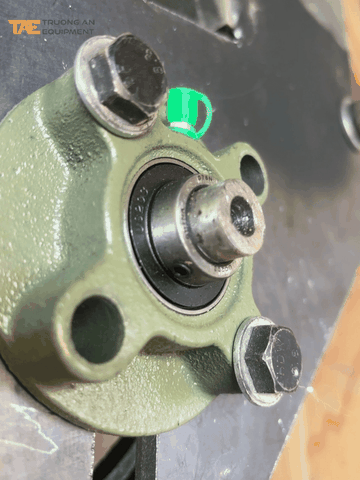

Hướng dẫn gá lắp gối UCFC lên vách máy

• Gia công lỗ định vị: Vách máy phải được phay, tiện lỗ tròn sao cho lắp ghép vừa vặn với gờ định vị (p) của vỏ FC. Lỗ quá rộng sẽ làm mất tác dụng định tâm, lỗ quá hẹp sẽ khiến vỏ gang không lọt vào trong được.
• Cố định 4 bu-lông: Xỏ bu-lông và siết đều tay luân phiên theo nguyên tắc bắt chéo đối xứng. Điều này giúp mặt bích gang ép phẳng và bám sát hoàn toàn vào vách máy.
• Khóa chặt trục quay: Dùng lục giác siết 2 vít cấy (set-screw) trên vành khuyên của lõi bi UC tì thẳng vào trục, đảm bảo trục và bi quay đồng tốc mà không bị trượt.
• Bảo dưỡng bôi trơn: Lên lịch châm mỡ định kỳ thông qua vú mỡ được tích hợp sẵn trên vỏ gối để duy trì màng bôi trơn, giảm ma sát và kéo dài tuổi thọ cụm bi.

Câu hỏi thường gặp

1. Gối mặt bích tròn UCFC khác gì so với gối mặt bích vuông UCF?

Điểm khác biệt cốt lõi nằm ở kết cấu mặt lưng. UCFC có một gờ định vị hình trụ nhô ra ở mặt sau, bắt buộc phải khoét lỗ âm trên vách máy để lắp ghép nhằm tạo độ đồng tâm tuyệt đối. Trong khi đó, UCF có mặt lưng phẳng hoàn toàn, chỉ cần vách máy phẳng và khoan 4 lỗ bắt bu-lông là có thể ốp lên bề mặt.

2. Tôi có thể bỏ qua bước khoét lỗ trên vách và chỉ bắt 4 bu-lông cho gối UCFC không?

Tuyệt đối không. Nếu vách máy không có lỗ tương ứng để chứa phần gờ định vị (p), gối UCFC sẽ bị bấp bênh, mặt bích không thể áp sát vào vách. Khi bạn cố tình siết lực bu-lông, vỏ gang sẽ chịu ứng suất uốn cong và nứt gãy ngay lập tức.

TAE chuyên cung cấp các mã gối đỡ cơ khí đa dạng, đáp ứng độ bền bỉ cao và phù hợp với mọi thiết kế truyền động của doanh nghiệp. Liên hệ ngay TAE để được tư vấn thêm chi tiết.
