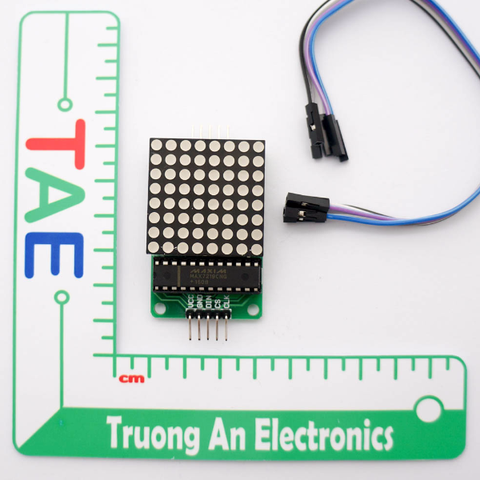

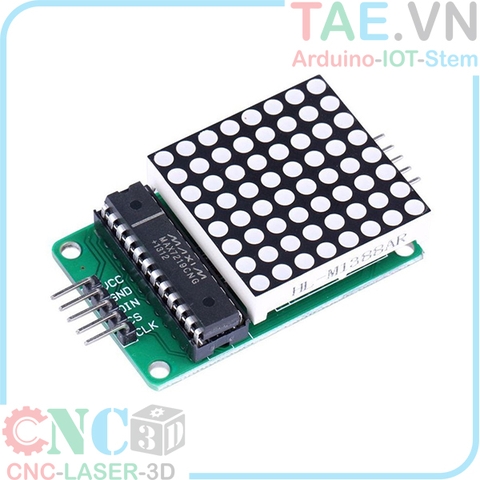

Led Matrix 8x8 MAX7219

Tình trạng: Còn 21 sản phẩm | SKU: M1-02/000324
Thương hiệu: Đang cập nhật
60.000₫
Led Matrix 8x8 MAX7219 dùng ic 7219 để điều led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 led matrix sử dụng rất đơn giản, có thể điều...

Led Matrix 8x8 MAX7219 dùng ic 7219 để điều led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 led matrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.



Sơ đồ nguyên lý

- Điện áp hoạt động: DC 4.7V – 5.3V

- Dòng điện tiêu thụ: 320mA

- Nhiệt độ hoạt động: 0 ℃ – 50 ℃

Thông số kỹ thuật


Schematics of the 8x8 LED Matrix

Hướng dẫn sử dụng

  • Kết nối Arduino pin8 to DIN on 8x8 LED Matrix
  • Kết nối Arduino pin9 to CS of 8x8 LED Matrix
  • Kết nối Arduino pin10 to CLK of 8x8 LED Matrix
  • Kết nối Arduino 5V to VCC of 8x8 LED Matrix
  • Kết nối Arduino GND to GND of 8x8 LED Matrix

Attention:8*8LED Matrix must be common-grounded with Arduino module.

MAX7219 8x8 Matrix Display Module - Red Dot9.gif

Code mẫu
