- Điện áp hoạt động:
+ 5V: Từ jack nguồn micro USB
+ 5V từ chân: +5V và GND
+ 3.7V từ pin sạc: +3.7 và GND
- Bluetooth: 4.2 cho khoảng cách truyền nhận lên đến >15m
- Bluetooth thích hợp sử dụng cho các loại máy tính bảng, điện thoại android và IOS hiện có trên thị trường.
- Tích hợp mạch khuếch đại âm thanh ngay trên mạch, công suất 2 kênh 5Wx2

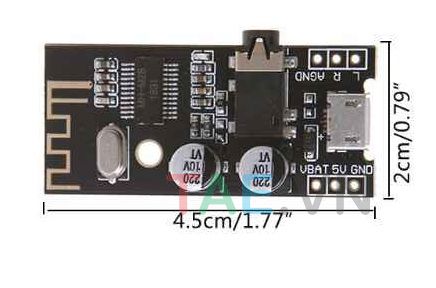

- Kích thước:

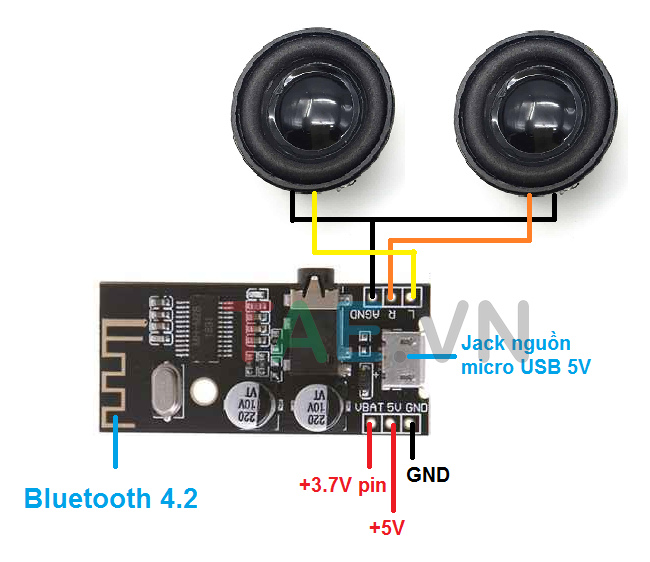

Hướng dẫn sử dụng – sơ đồ đấu nối Mạch âm thanh Bluetooth 4.2 MH-M38 2x5W
1. Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V . Lưu ý rằng giao diện cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V, pin 3.7V được kết nối với VBAT (như hình bên dưới)
2. Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với cổng âm thanh 3,5mm hoặc có thể được nối dây cho đầu vào âm thanh của bảng khuếch đại công suất (giao diện L / R / AGND có thể được nối trực tiếp như hình bên dưới ).
- Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
Đèn báo màu xanh mô-đun:
-Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
-Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
-Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.
Tài liệu – Video tham khảo:
