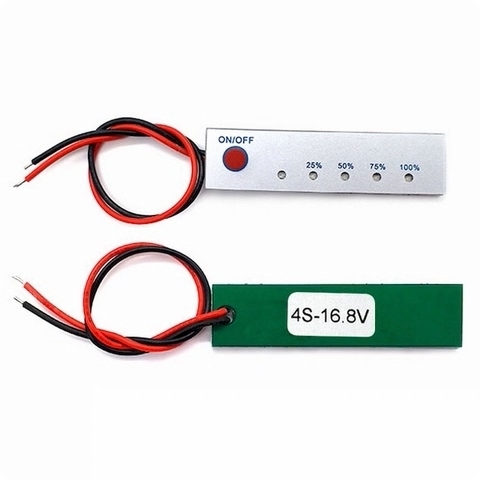

Mạch Báo Dung Lượng Pin 4S

Mạch Báo Dung Lượng Pin 4S là sản phẩm dùng để kiểm tra và hiển thị dung lượng pin còn lại, giúp quá trình sử dụng pin tốt hơn, hiệu quả hơn. Sản phẩm được thiết kế nhỏ gọn, thích hợp tích hợp cho các khối pin 4S có điện áp 16.8V.

- Điện áp sử dụng tối đa: 16.8V

- Đèn báo theo % pin: 0% 25% 50% 75% và 100%

- Dòng điện tiêu thụ: 30mA

- Điện áp tương ứng:

+ Led 1 (0%): 8-10V

+ Led 2 (25%): 10 - 13V

+ Led 3 (50%): 13 - 15V

+ Led 4 (75%): 15 - 16V

+ Led 5 (100%): 16 - 16.8V

- Thích hợp sử dụng cho khối pin lithium 4cell nối tiếp

- Đấu dây vào 2 cực của khối pin

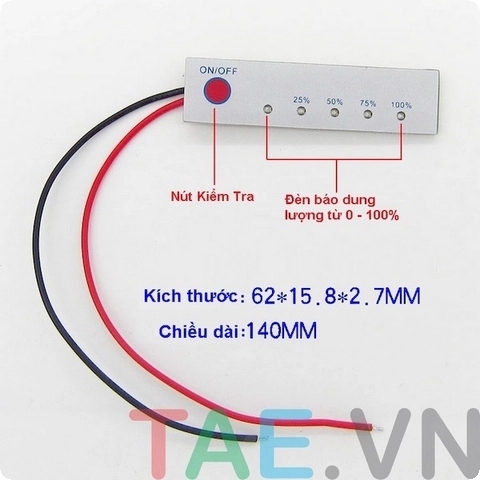

- Nhấn giữ nút On/Off để hiển thị đèn báo

- Thả nút đèn báo sẽ tắt

Lưu ý: Không được nối ngược cực, sẽ gây hỏng mạch.
