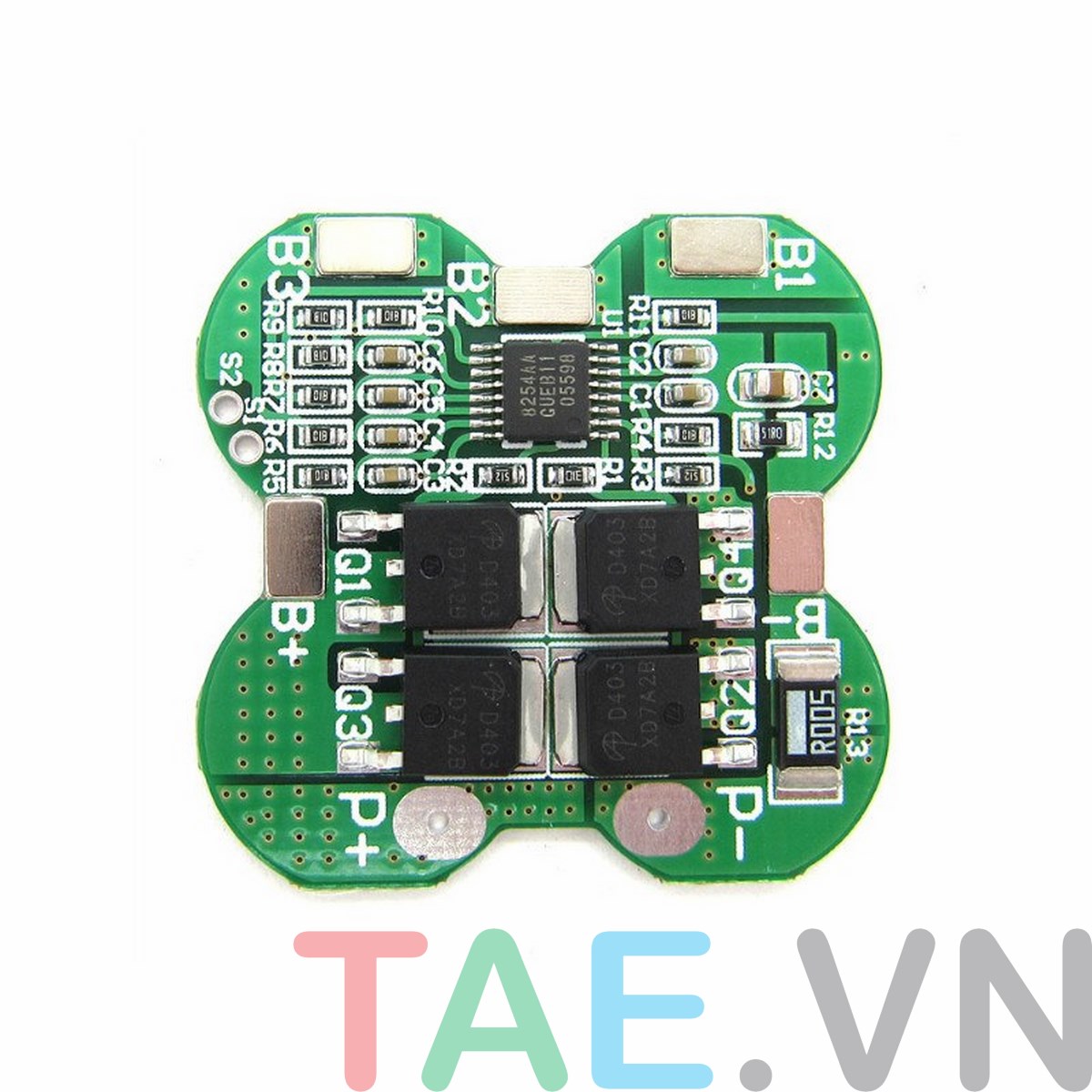

Mạch Bảo Vệ Pin 4cell Nối Tiếp 20A V2 là sản phẩm dùng để bảo vệ, sạc và xả pin lithium 3.7V mắc nối tiếp 4 cell pin hoặc các loại pin khác có điện áp từ 3.7V - 4.2V. Mạch có khả năng xả và sạc lên đến 10A, tối đa có thể lên đến 20A, có khả năng bảo vệ quá áp, dưới áp và tự ngắt khi sạc đầy.

Thông số kỹ thuật Mạch Bảo Vệ Pin 4cell Nối Tiếp 20A V2



- Model: HX-4S-D22

- Kích thước: 34,7 x 35,5 x 3.6mm

- Bảo vệ quá áp: 4.25-4.35 v ± 0.05 v

- Bảo vệ dưới áp: 2.3-3.0 v ± 0.05 v

- Dòng xả liên tục: 10A

- Dòng xả tức thời: 20A

- Dòng điện tĩnh: < 30uA

- Nội trở: ~ 100mΩ

- Điện áp sạc: 16.8 V-17 V

- Nhiệt độ hoạt động:-40-+ 50 ℃

- Điều kiện bảo quản:-40-+ 80 ℃

- Tuổi thọ: hơn 50,000 giờ

- Bảo vệ ngắn mạch: có thể được bảo vệ, cần phải phục hồi

Chú ý:

- Đấu nối chính xác: 0 V (B-), 3.7 V (B1), 7.4 V (B2), 11.1 V (B3), 14.8 V (B +), không làm chập mạch!

- Không sử dụng nhiều loại pin tốt - kém với nhau sẽ ảnh hưởng đến mạch và pin tốt, có thể gây hỏng pin.

- Sản phẩm tham khảo: Mạch bảo vệ pin nối tiếp 4cell 6A, mạch bảo vệ pin 3cell 25Amạch bảo vệ pin 1cell

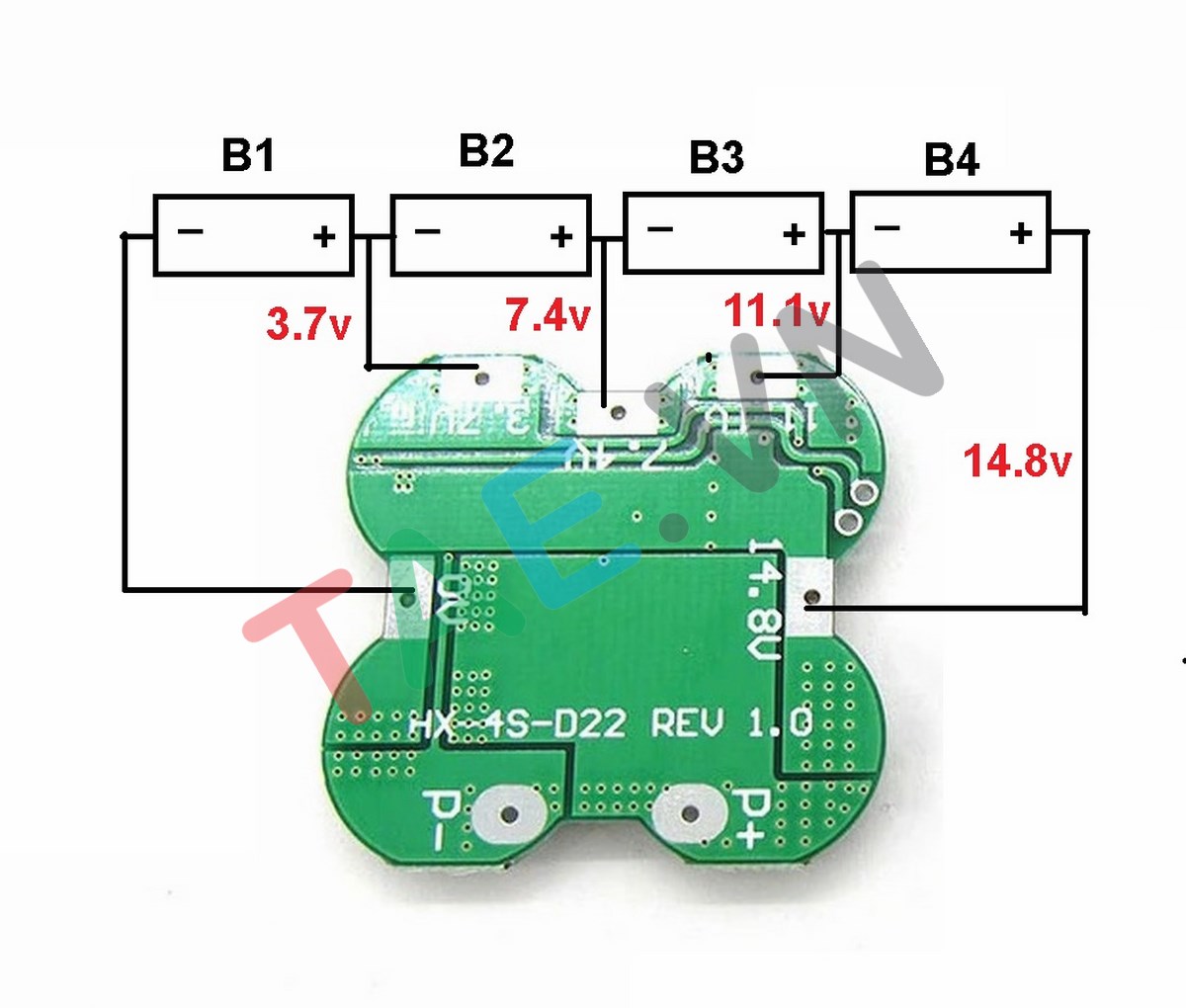

Sơ đồ nối dây
