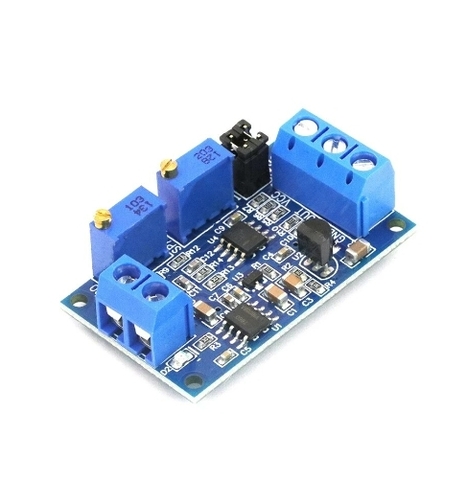

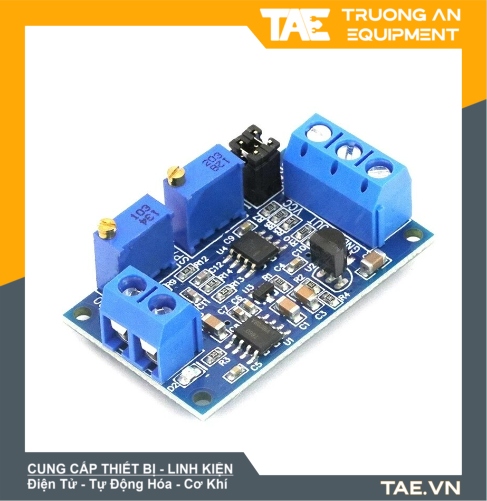

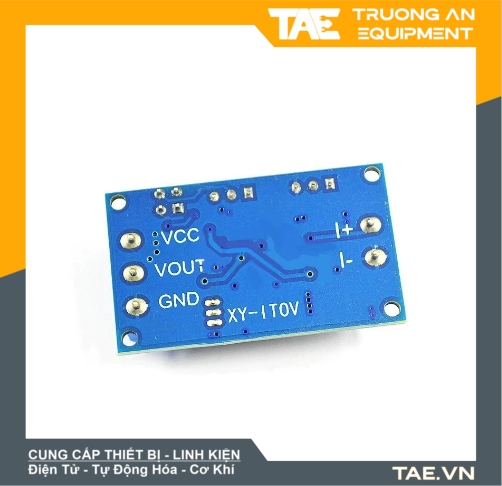

Mạch Chuyển Tín Hiệu Dòng Áp HW-685 4-20mA to 3.3V/5V/10V

Mạch Chuyển Tín Hiệu Dòng Áp (0/4-20mA to 0-3.3V/5V/10V) là sản phẩm dùng để tăng điện áp và dòng điện của tín hiệu vì khi truyền dẫn đi xa, tín hiệu sẽ bị suy yếu làm cho sai lệch tín hiệu ở đầu cuối gây ảnh hưởng rất nhiều cho dự án của bạn. Mạch hỗ trợ dòng điện đầu vào 0-20mA, điện áp đầu vào 0-3.3V/5V/10V.

- Đặc điểm:

+Phạm vi điện áp cung cấp rộng, điện áp đầu ra hỗ trợ nhiều dải;

+Có thể điều chỉnh phù hợp bằng biến trở tinh chỉnh

+Tính ổn định cao, tuyến tính tốt, cấp công nghiệp

- Hướng dẫn sử dụng mạch chuyển tín hiệu dòng áp

1.  Điện áp cung ấp là 7-36V (nếu đầu ra là 10V , điện áp cung cấp phải lớn hơn 12V )

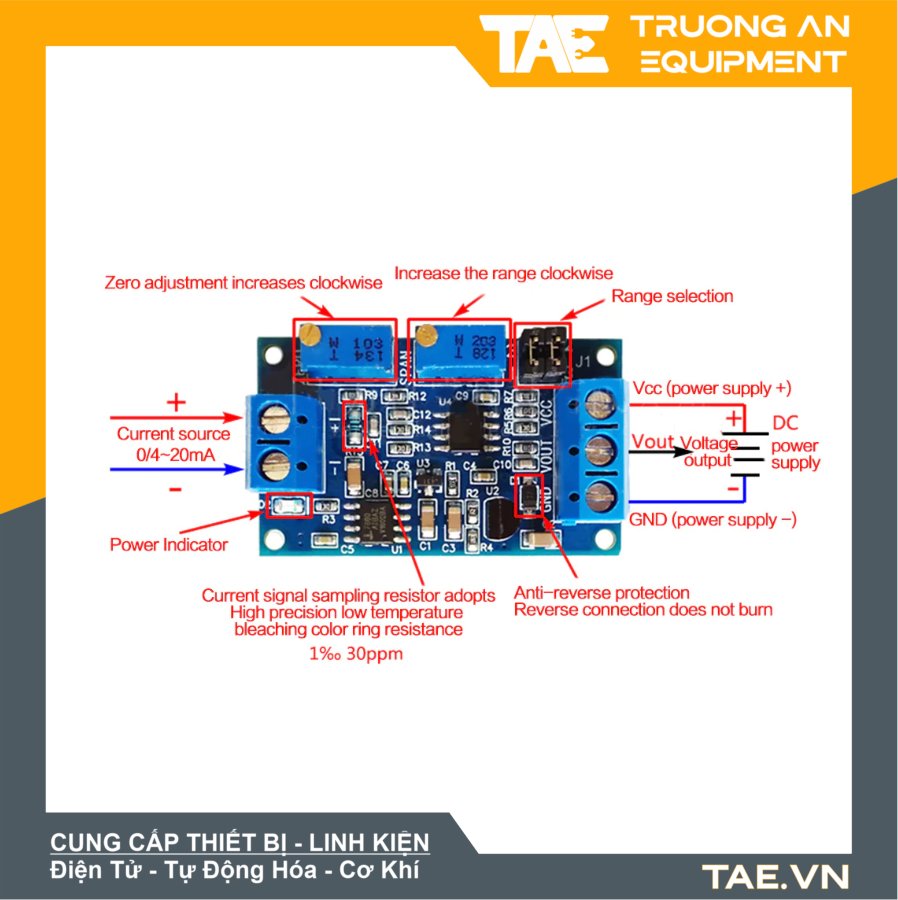

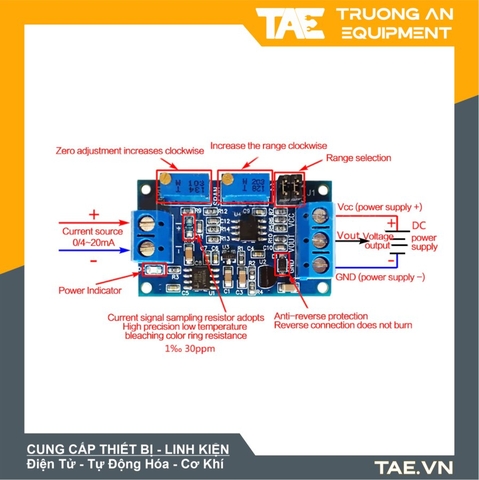

2.   Sau khi bật nguồn, đèn D2 phải sáng, nếu không hãy kiểm tra kết nối đường truyền. Board mạch được bảo vệ ngược chiều chống hư hỏng khi đấu nhầm.

3.   Khi đầu vào dòng điện ở giá trị nhỏ nhất ( 0mA hoặc 4mA ), điều chỉnh chiết áp ZERO để làm cho đầu ra VOUT có giá trị nhỏ nhất (0. 0 V hoặc điện áp khác ).

4.   Khi đầu vào dòng điện ở giá trị cực đại ( 20mA ), điều chỉnh chiết áp SPAN để làm cho đầu ra VOUT có giá trị lớn nhất ( 3.3V hoặc 5Vhoặc 10V , khi đầu vào là 4-20ma , đầu ra có thể nhỏ đến 2.5V ).

Theo nhu cầu của bạn, hãy chọn phạm vi thích hợp thông qua giới hạn jumper:

4 – 20ma :    phạm vi 0-2-2V :   J1 1 , 2 chân ngắn, 3 , 4 feet thiếu

Phạm vi                      0–3.3V :   J1 1 , 2 chân bị ngắt kết nối, 3 ,4 feet bị ngắt kết nối

Phạm vi                      0–5.0V :   J1 1 , 2 chân ngắn, 3 , 4 feet thiếu

Phạm vi                      0–10.0V : J1 1 , 2 chân bị thiếu, 3 , 4 feet bị ngắt kết nối

0–20ma :    0–3.3V phạm vi:   J1 1 , 2 feet thiếu, 3 , 4 feet thiếu

Phạm vi                      0–5.0V :   J1 1 , 2 chân ngắn, 3 , 4 feet thiếu

Phạm vi                      0–10.0V : J1 1 , 2 chân bị thiếu, 3 , 4 feet bị ngắt kết nối

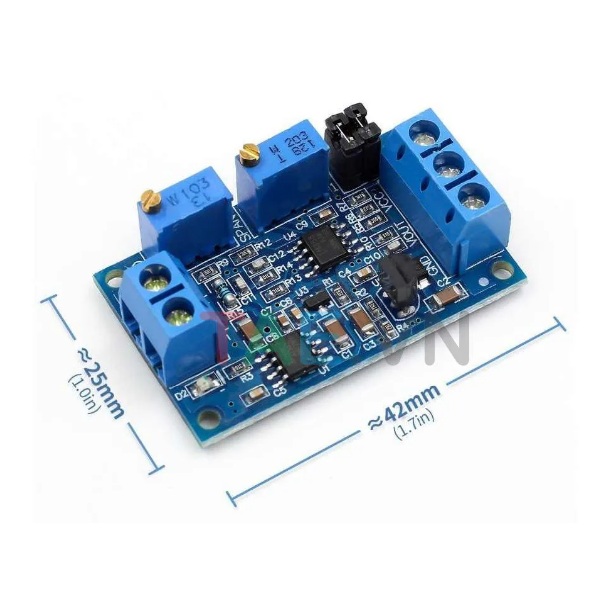

 - Kích thước:

- Mạch khuếch đại tín hiệu

- Mạch bù tín hiệu

- Mạch tăng tín hiệu dòng điện, điện áp
