Mạch Chuyển RFID RC522 Sang TTL RC522-CV-TTL

Tình trạng: Đang Cập Nhật
60.000₫


Mạch Chuyển RFID RC522 Sang TTL RC522-CV-TTL là sản phẩm giúp cho việc giao tiếp vi điều khiển với RFID trở nên đơn giản hơn nhờ được tích hợp tập lệnh AT. Giúp các bạn mới tìm hiểu hoặc các bạn công nghệ thông tin muốn làm việc với RFID trở nên dễ dàng hơn.

Thông số kỹ thuật Mạch Chuyển RFID RC522 Sang TTL RC522-CV-TTL



- Điện áp hoạt động: 3.3V

- Điện áp giao tiếp qua các chân TX, RX, I/O : 3.3-5V

- Tốc độ Baud: 9600, 19200, 57600, 115200 (bps)

- Giao tiếp UART bằng tập lệnh AT đơn giản

- Thích hớp sử dụng cho module đọc ghi thẻ RFID RC522

Tài liệu liên quan:

- Tài liệu tập lệnh V1.0

- Tài liệu tập lệnh V2.0

- Tập Lệnh AT

Một số lệnh AT V1.0

Ký hiệu \n hay <LF> có mã hex là 0x0A

Ký hiệu \r hay <CR> có mã hex là 0x0D

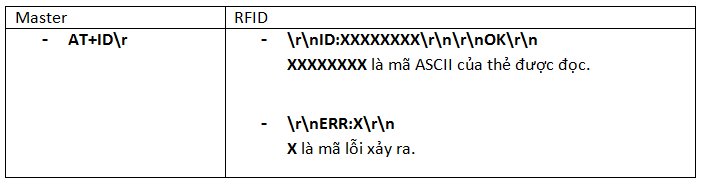

1.Lệnh đọc thẻ RFID:

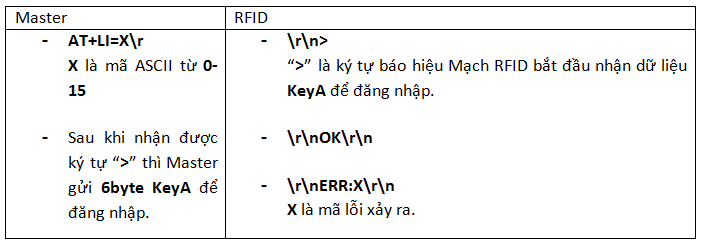

2. Lệnh đăng nhập vào Sector

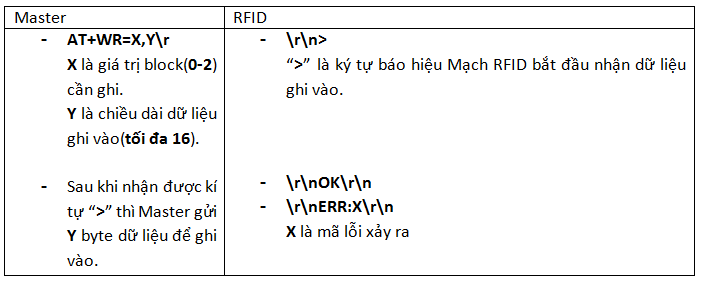

3. Lệnh ghi dữ liệu vào block

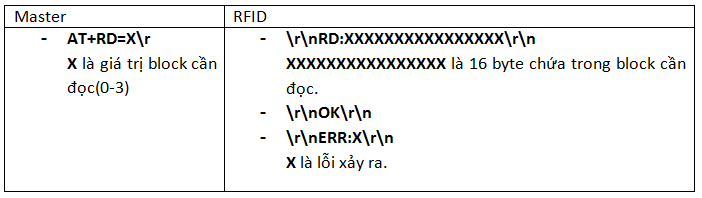

4.Lệnh đọc dữ liệu tử block

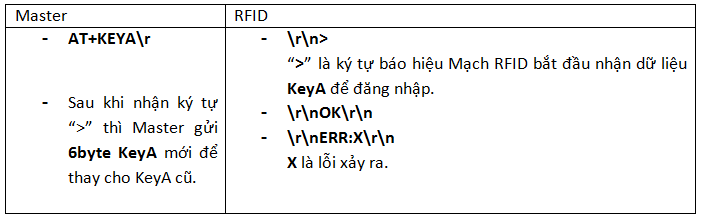

5. Lệnh đổi keyA

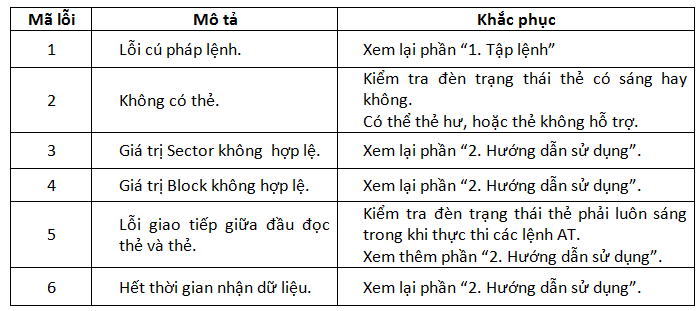

6. Bảng mã lỗi và cách xử lý

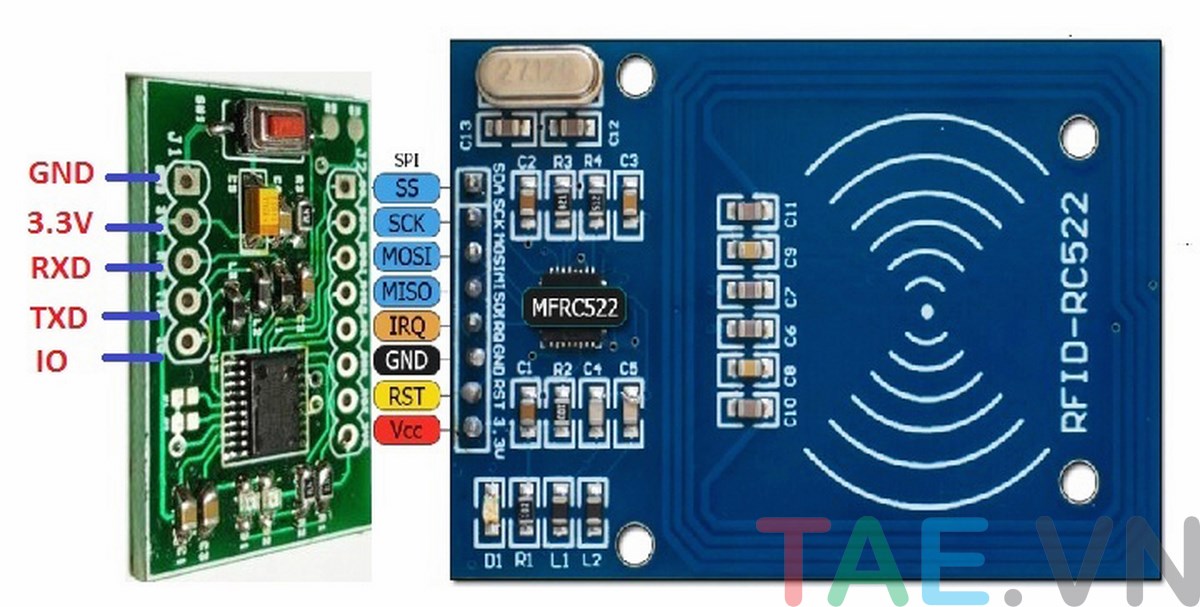

Sơ đồ nối dây
