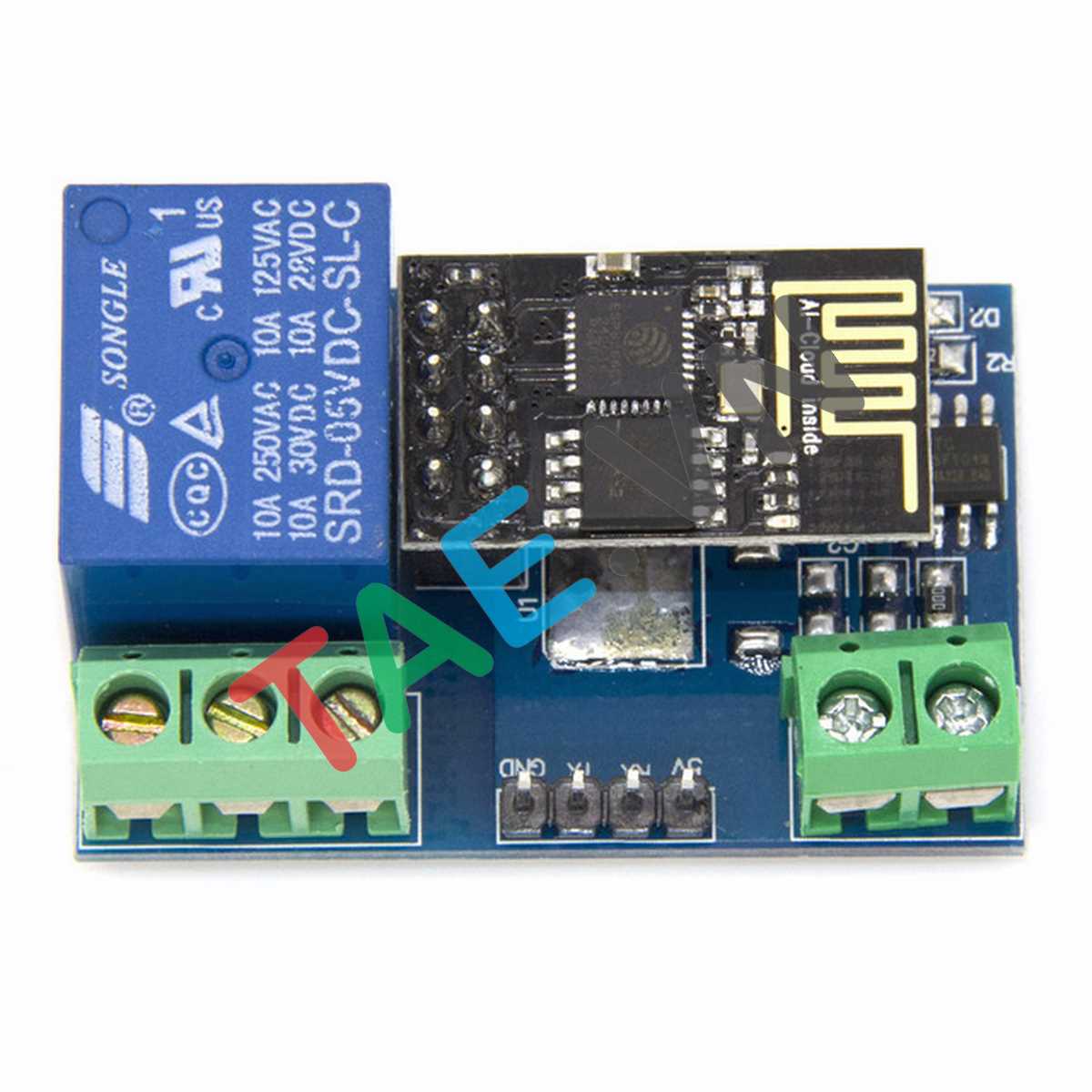

Mạch Điều Khiển 1 Thiết Bị Qua Wifi là sản phẩm dùng để điều khiển thiết bị từ xa thông qua sóng wifi. Mạch sử dụng module Wifi Esp8266-V1 có thể thiết lập điều khiển như phát sóng wifi, truy cập wifi gia đình để điều khiển đóng cắt thiết bị, điều khiển tắt mở thiết bị từ xa thông qua mạng internet, điều khiển thiết bị từ xa thông qua Blynk..vv.



Thông số kỹ thuật Mạch Điều Khiển 1 Thiết Bị Qua Wifi



- Điện áp: 5VDC

- Module wifi: SoC Esp8266 V1

- Module wifi được lập trình sẵn firmware điều khiển 1 thiết bị qua wifi.

- Tiếp điểm relay: 1 cặp tiếp điểm (NO, COM, NC)

- Công suất relay: 2200W - 10A/250VAC (Nên sử dụng thiết bị từ 500 - 700W )

- Ra chân giao tiếp UART Baud rate 9600,8,1,0,0

- Có đèn led báo nguồn

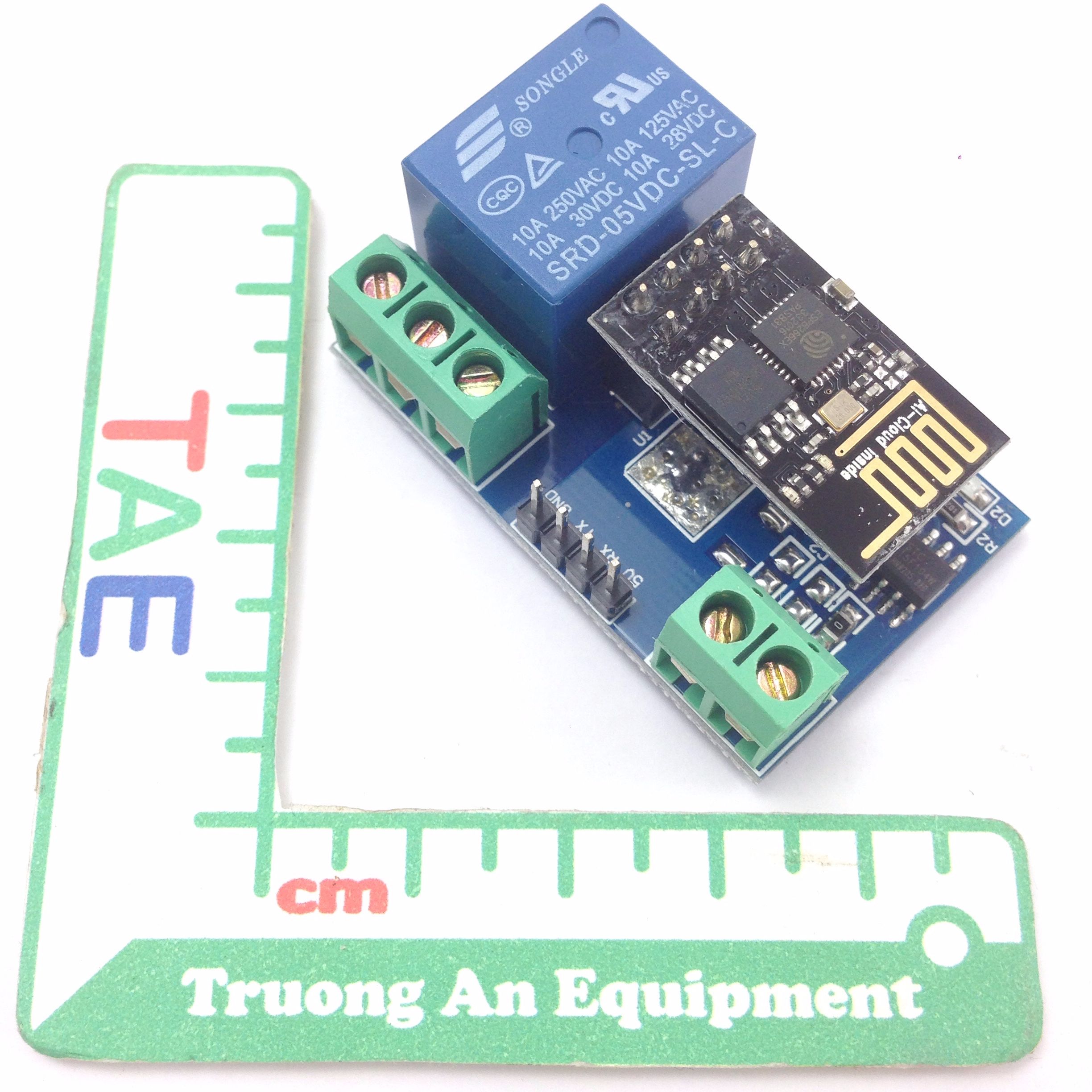

- Kích thước: 45x28x17mm

Lưu ý: Không nạp lại firmware cho SoC esp8266 vì sẽ gây hỏng chương trình đã nạp sẵn.

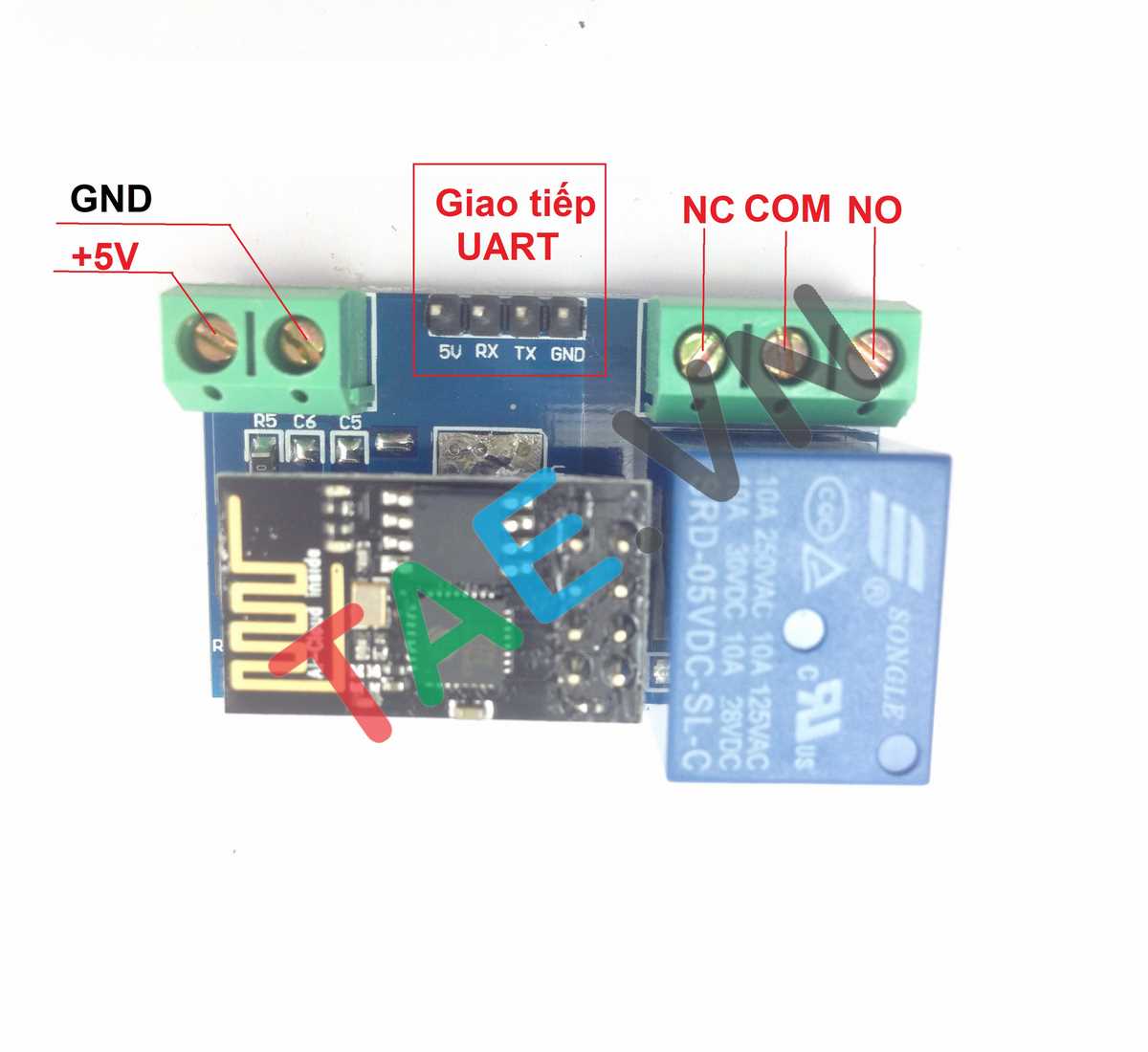

Sơ đồ nối dây
