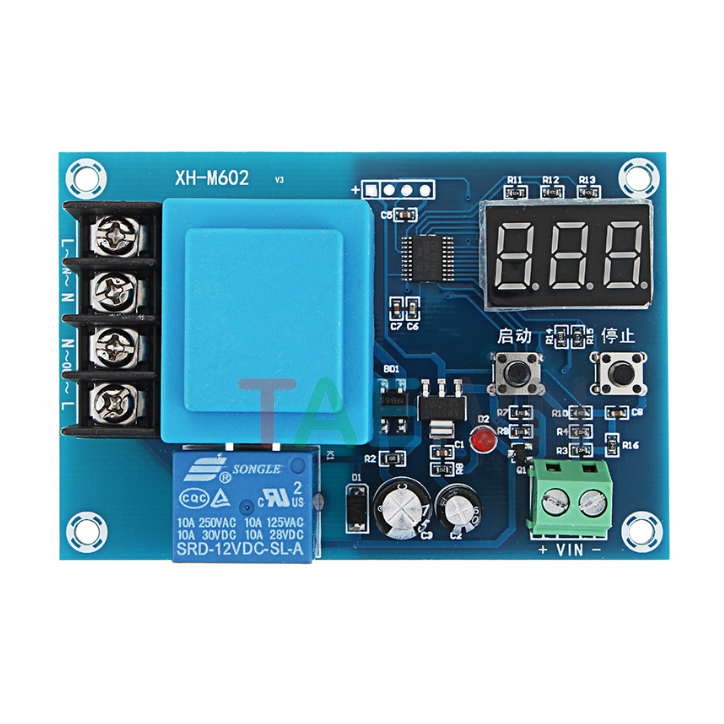

Mạch điều khiển sạc Acquy tự ngắt XH-M602 6-100V

Mạch điều khiển sạc Acquy tự ngắt XH-M602 6-100V là sản phẩm dùng để quản lý đóng ngắt sạc cho Acquy. Mạch được tích hợp chip điều khiển điện áp sạc cho acquy với 2 nút nhấn điều chỉnh điện áp sạc và điện áp ngắt.









- Điện áp vào: 220VAC (thông qua bộ adapter sạc)

- Điện áp ra sạc: 6-100V.

- Sai số điện áp: +- 0.1V.

- Công suất sạch: <= 2000W.

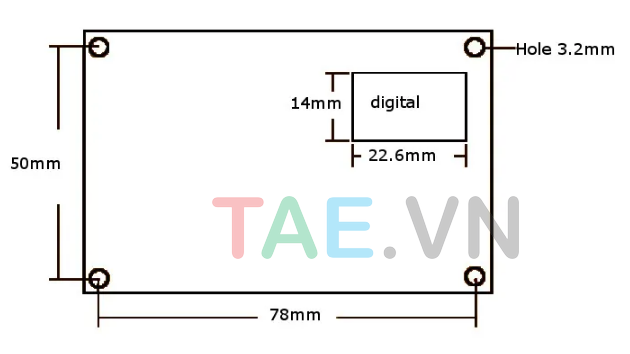

- Kích thước mạch:

Lưu ý: Bộ sản phẩm không bao gồm adapter sạc cho acquy.





Hướng dẫn cài đặt điện áp ngắt và điện áp nạp lại:

- Thiết lập ngưỡng tự động đóng mạch cho nạp lại:

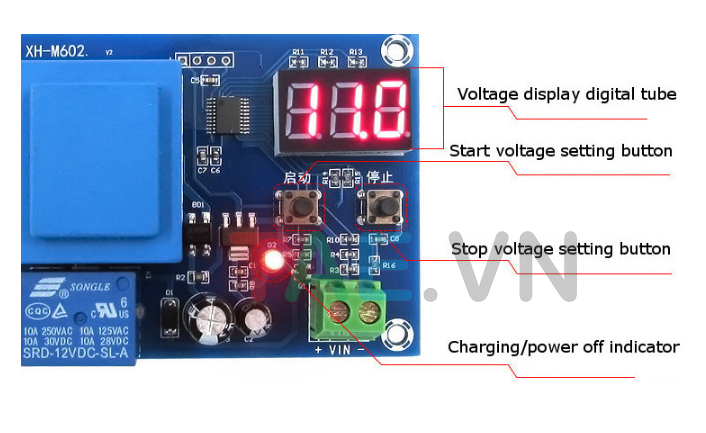

   + Nhấn và giữ phím S1 khoảng 3 giây cho đến khi LED hiển thị nhấp nháy

   + Nhấn S1 để tăng hoặc S2 để giảm mức điện áp thiết lập

   + Sau khi đã chỉnh đến điện áp cần. Không cần làm gì chờ 3 giây nó tự động nghi nhớ và chở về trạng thái hiển thị điện áp thực tế của bình.

- Thiết lập ngưỡng tự động ngắt mạch:

  + Nhấn và giữ phím S2 khoảng 3 giây cho đến khi LED hiển thị nhấp nháy

  + Nhấn S1 hoặc S2 để tăng hoặc giảm điện áp cần thiết lập cho tự động ngắt.

  + Sau khi đã chỉnh đến điện áp cần. Không cần làm gì chờ 3 giây nó tự động nghi nhớ và chở về trạng thái hiển thị điện áp thực tế của bình.

Như vậy là OK. Điện áp thiết lập này sẽ được ghi nhớ trong Room, lần sau không cần điều chỉnh lại nữa. Acquy tự ngắt

- Bảng thông số chỉnh điện áp sạc tham khảo:
