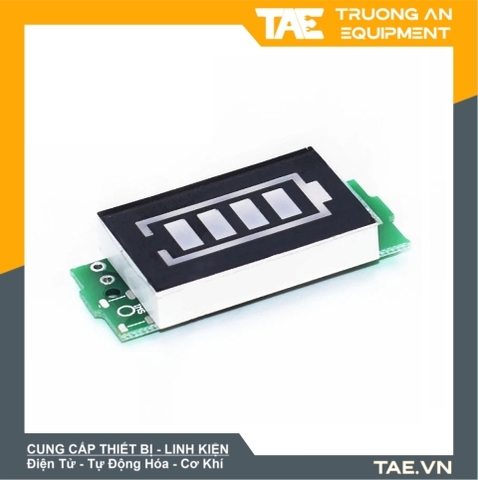

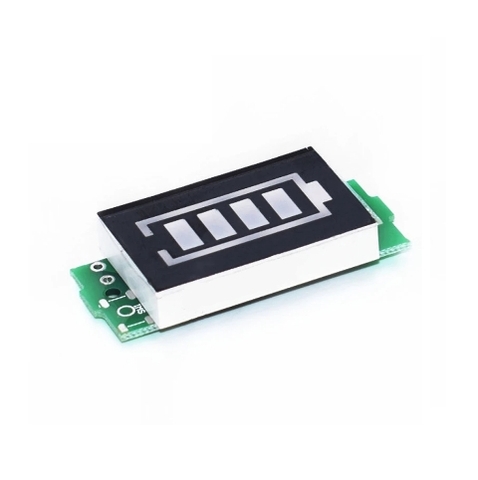

Mạch Hiển Thị Mức Pin 1S 4.2V / 2S 8.4V / 3S 12.6V

Mạch Hiển Thị Mức Pin  là một module cảm biến được dùng để đo dung lượng của pin , Mạch hiển thị thông qua led vạch chỉ thị dung lượng còn lại trong pin lithium 3 cell hoặc các loại nguồn pin, acquy khác có điện áp sạc đầy.

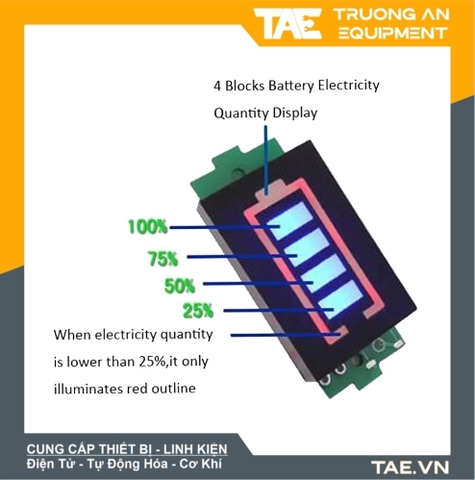

           - Mạch hiển thị 1S

             + 0 ~ 3.3V led sáng 1 vạch

             + 3.3 ~ 3.5V led sáng 2 vạch

             + 3.5 ~ 3.7V led sáng 3 vạch

             + 3.7 ~ 4.2V led sáng 4 vạch

          - Mạch hiển thị 2S

             + 0 ~ 6.6V led sáng 1 vạch

             + 6.6V ~ 7V led sáng 2 vạch

             + 7V ~ 7.4V led sáng 3 vạch

             + 7.4 ~ 8.4V led sáng 4 vạch

          - Mạch hiển thị 3S

   +  0~11.0V led sáng 1 vạch

   + 11.0~11.8V led sáng 2 vạch

   + 11.8~12.3V led sáng 3 vạch

   + 12.3~13.1V led sáng 4 vạch

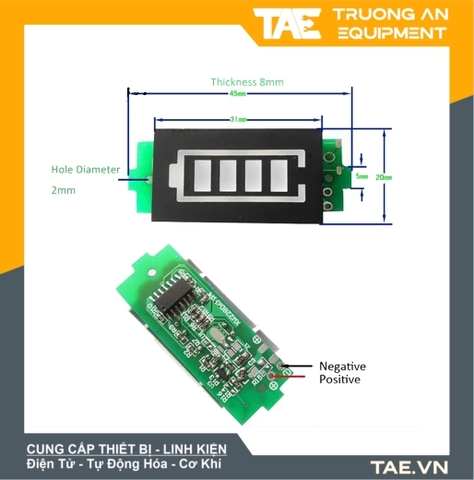

- Mạch có 2 dây đo
