Mạch Khuếch Đại Tín Hiệu Max6675

Mô tả sản phẩm
Mạch khuếch đại tín hiệu Max6675 là một công cụ chuyển đổi tín hiệu điện áp từ cặp nhiệt điện loại K (tham khảo sản phẩm: Cảm Biến Nhiệt Độ Thermocouple Loại K) thành tín hiệu số (ADC). Max6675 bao gồm các cảm biến bù nhiệt, điều chỉnh, điều khiển kỹ thuật số và giao tiếp SPI.

Ứng dụng của mạch khuếch đại tín hiệu Max6675 là rất đa dạng. Nó có thể được sử dụng trong các thiết bị điều khiển nhiệt độ, hệ thống kiểm soát nhiệt độ, quản lý nhiệt độ trong máy tính và các thiết bị điện tử khác. Nó cũng có thể được sử dụng trong các thiết bị y tế để đo nhiệt độ của người dùng và theo dõi sức khỏe của họ.

Mạch khuếch đại tín hiệu Max6675 là một giải pháp tiện lợi để đo nhiệt độ khi sử dụng chung với cặp nhiệt điện trong các ứng dụng công nghiệp và y tế. Với tính năng đo nhiệt độ chính xác, mạch này đảm bảo rằng các thiết bị hoạt động đúng cách và đảm bảo an toàn cho người sử dụng.

Thông số kỹ thuật
- Áp hoạt động: 3V đến 5.5V
- Tích hợp bù nhiệt bên trong
- Thích hợp với cặp nhiệt điện loại K
- Độ phân giải 12bit
- Tầm đo: 0 ~ 700 độ C
- Nhiệt độ hoạt động: -20 ~ 85 độ C
- Giao tiếp SPI

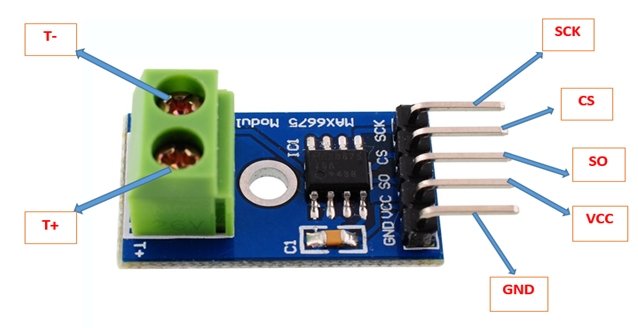

Sơ đồ chân

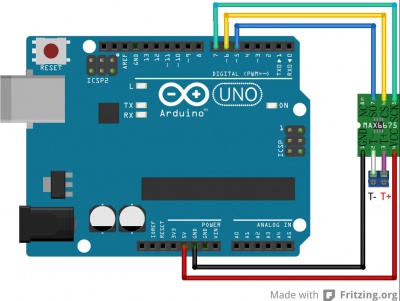

Sơ đồ nối dây với Arduino

Code tham khảo Mạch khuếch đại tín hiệu Max6675 với Arduino
