Mạch Khuếch Đại Tín Hiệu SP901E cho LED WS2811

 Mạch Khuếch Đại Tín Hiệu  SP901E cho LED WS2811

 cho LED WS2811 / 2812B / 1903 là Bộ khuếch đại tín hiệu 4 đầu ra SP901E sử dụng cho led WS2811 / 2812B / 1903 có nhiệm vụ lặp nhận tín hiệu SPI một chiều và xuất ra 4 nhóm tín hiệu và nhiều nhóm đèn, có thể nối tiếp nhiều bộ với nhau. Tất cả các hiệu ứng ánh sáng được đồng bộ và không có sự khác biệt.

Được sử dụng rộng rãi trong các ứng dụng trang trí hành lang, lối đi, quán bar, karaoke, trung tâm vui chơi giải trí… hoặc chạy led viền tòa nhà bảng hiệu giúp tiết kiệm chi phí.

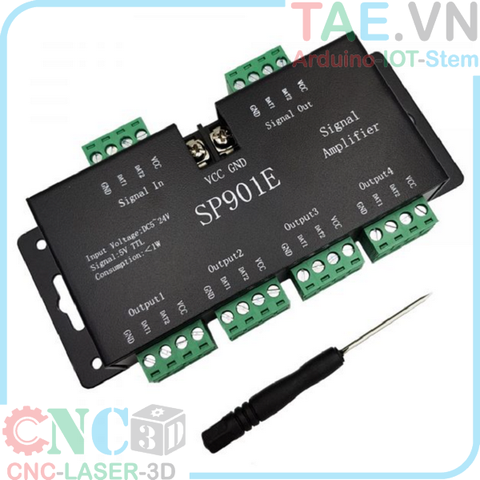

(Hình ảnh 1 phân giải 400-450px)

(Hình ảnh 2 phân giải 400 - 450px)

- Model: SP901E

- Nhiệt độ hoạt động: – 20 ~ 60°C

- Điện áp nguồn: DC 5 – 24VDC (điện áp ra led bằng với điện áp nguồn, nếu điện áp led không bằng điện áp nguồn vui lòng đọc chú ý)

- Công suất tiêu thụ tĩnh: < 1W

- Đầu ra 5v TTL: tín hiệu SPI

• Xuất tối đa 8 kênh:
  • Led 3 dây (1 dây tín hiệu) có thể hỗ trợ ra 8 đầu ra
  • Led 4 dây (2 dây tín hiệu)  có thể hỗ trợ ra 4 đầu ra

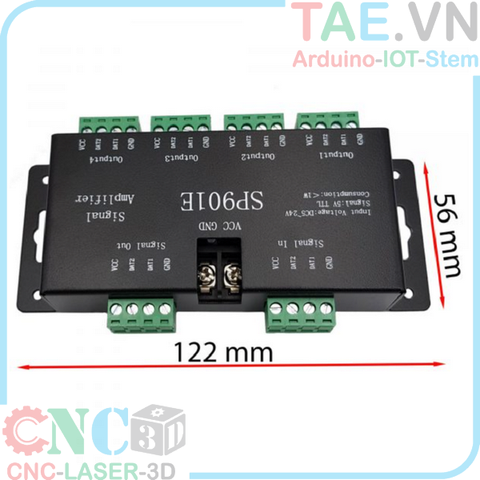

  • Kích thước: 122 * 56 * 28mm

Chú ý:

- Điện áp đầu vào và đầu ra giống nhau, nên LED của khách hàng không tương thích với điện áp đầu vào thì có thể cấp nguồn riêng cho led, sau đó nối chung GND của led với GND của bộ khuếch đại

- Dòng điện qua bộ khuếch đại bị hạn chế khi dòng tiêu thụ lớn, khách hàng cần tăng thêm nguồn

Sơ đồ đấu

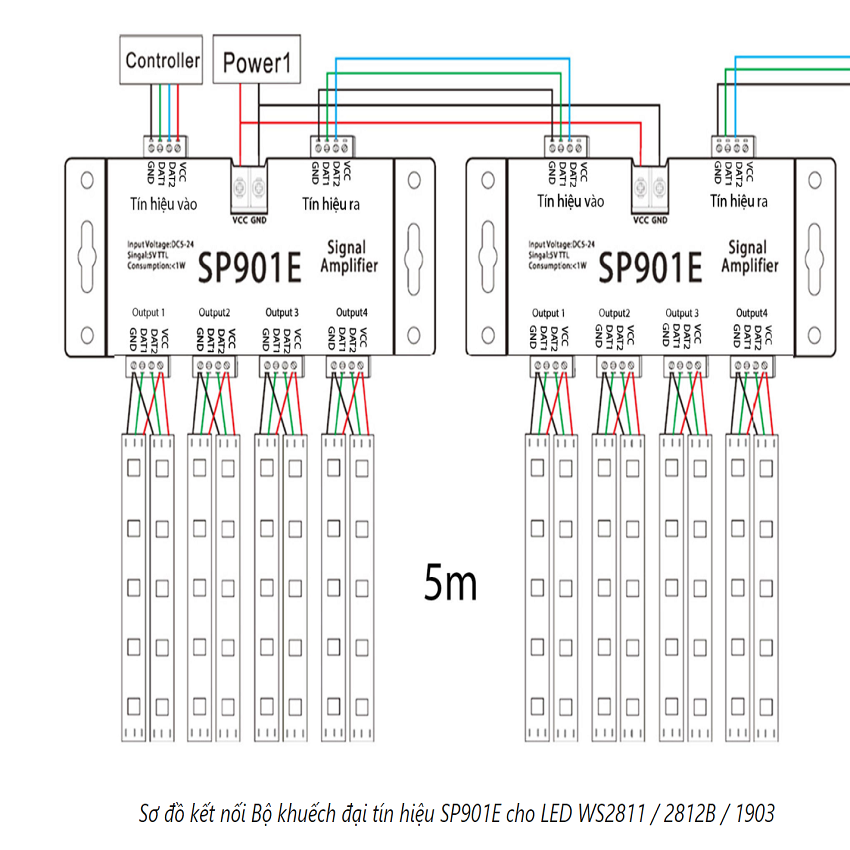

Kiểu 1: nối tiếp 2

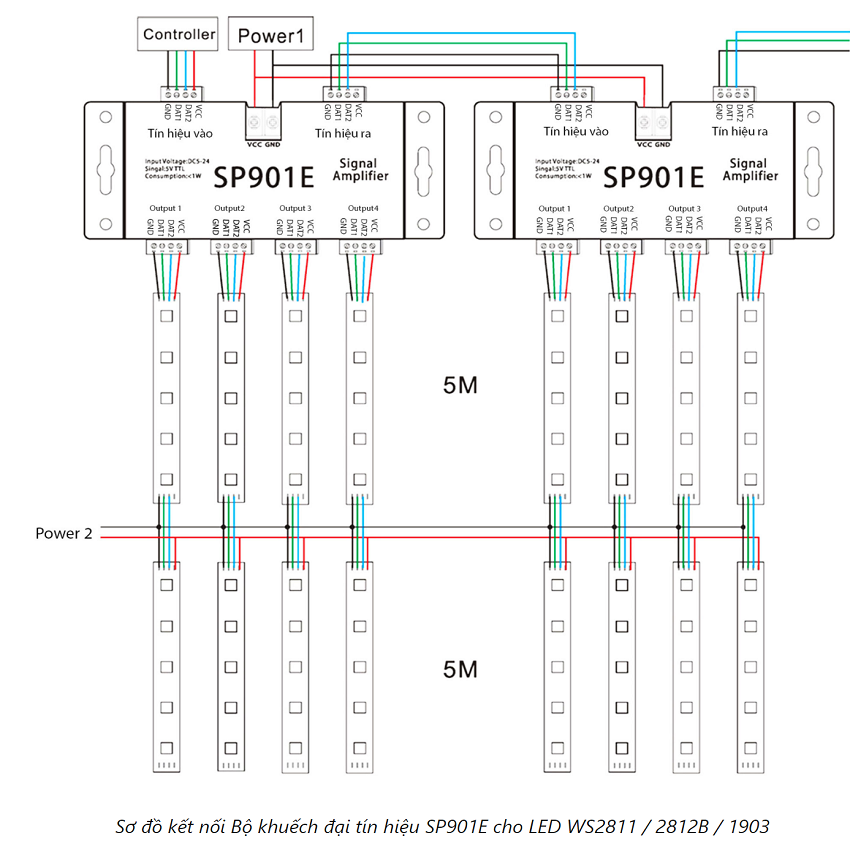

Kiểu 2 : song song 2 đoạn 5m
