- Điện Áp Nuôi Mạch: 10 – 30V DC ( Khuyến cáo sử dụng Max 28V DC )
- Sử dụng nguồn của bình AcQuy nuôi cho mạch.
- Hiển Thị Điện Áp : LED 0.36
- Kích Thước :82x58x18mm
- LED đỏ báo hiệu trạng thái ON/OFF relay.
- Sai Số: 0.1V

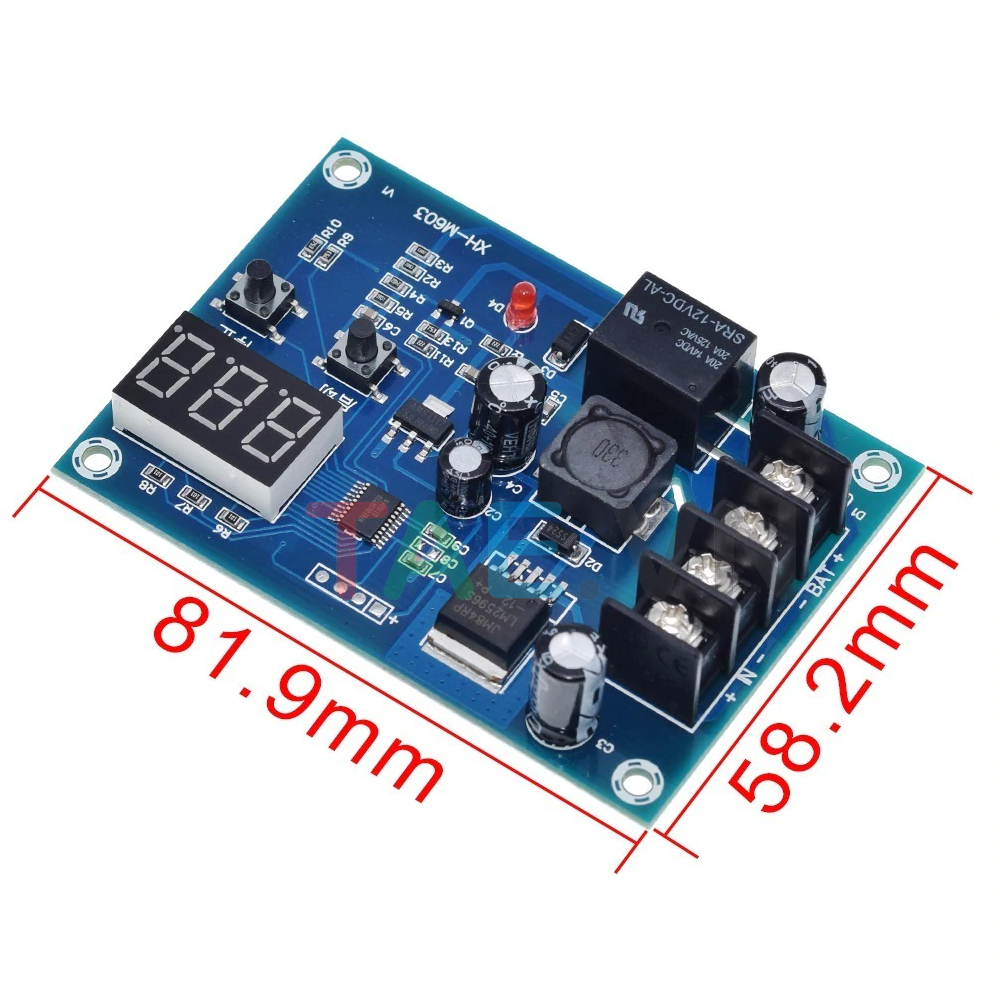

- Kích thước:

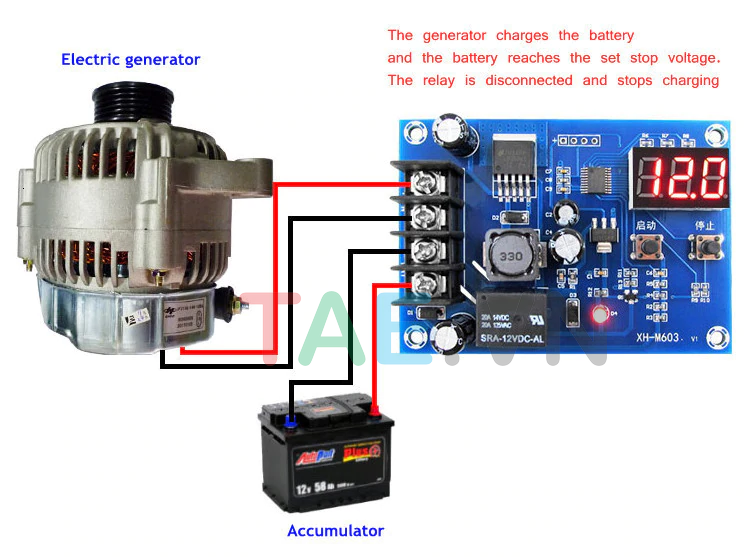

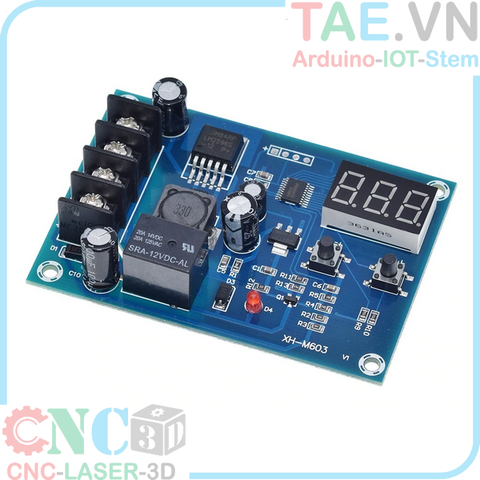

Hướng dẫn sử dụng – sơ đồ đấu nối Mạch Sạc Acquy XH-M603 12-24V

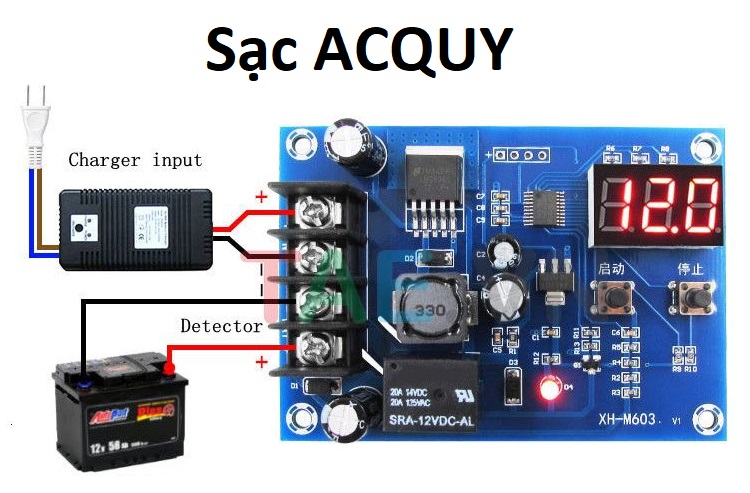

Bước 1. Kết nối bộ bảo vệ sạc theo như hình.
Bước 2. Nhấn giữ nút UP khoảng 3S đến khi LED hiển thị Votl nhấp nháy thì nhấn điều chỉnh điện áp giới hạn dưới của bình bằng phím UP hoặc Down tới điện áp theo mong muốn.
Bước 3. Nhấn giữ nút Down đến khi đèn nhấp nháy thì nhả tay và điều chỉnh điện áp giới hạn trên của bình bằng cách nhấn giữ nút UP hoặc Down đến khi đèn led báo đúng điện áp đầy của bình thì nhả tay và chờ khoảng 5s.
