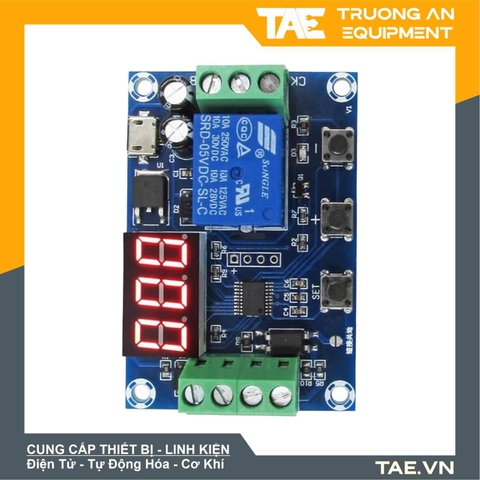

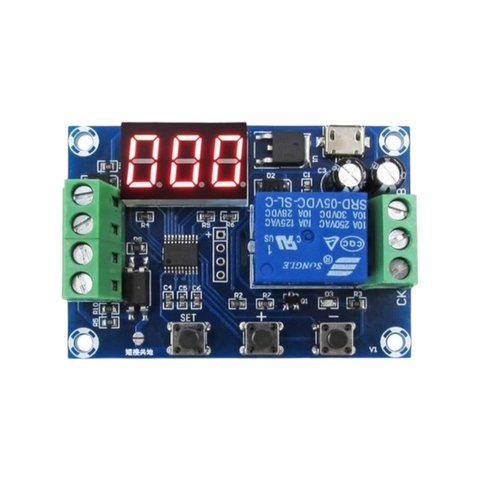

Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610

Tình trạng: Còn 1 sản phẩm | SKU: M1-02/002607
Thương hiệu: Đang cập nhật
170.000₫
Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610 là sản phẩm dùng để tạo trễ thường được sử dụng trong chế tạo máy, điều khiển thiết bị điện. Được thiết kế khả năng điều chỉnh độ trễ đóng...

Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610 là sản phẩm dùng để tạo trễ thường được sử dụng trong chế tạo máy, điều khiển thiết bị điện. Được thiết kế khả năng điều chỉnh độ trễ đóng ngắt từ 1 giây - 999 phút, màn hình hiển thị thời gian trễ trực quan, nút nhấn dễ dàng điều chỉnh, sử dụng dễ dàng và tiện lợi.



Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610

Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610





Thông số kỹ thuật Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610

- Model: XH-M610

- Điện áp hoạt động: 6-30VDC hoặc 5V (Cổng micro USB)

- Điện áp kích: 3 - 24VDC

- Dải thời gian điều chỉnh: 1 giây - 999 phút

- Ngõ ra: tiếp điểm relay NO - COM - NC

- Công suất relay: 10A - 250VAC

- Kích thước: 65 x 45 x 17mm

- Hướng dẫn sử dụng:

+ Cấp nguồn cho mạch

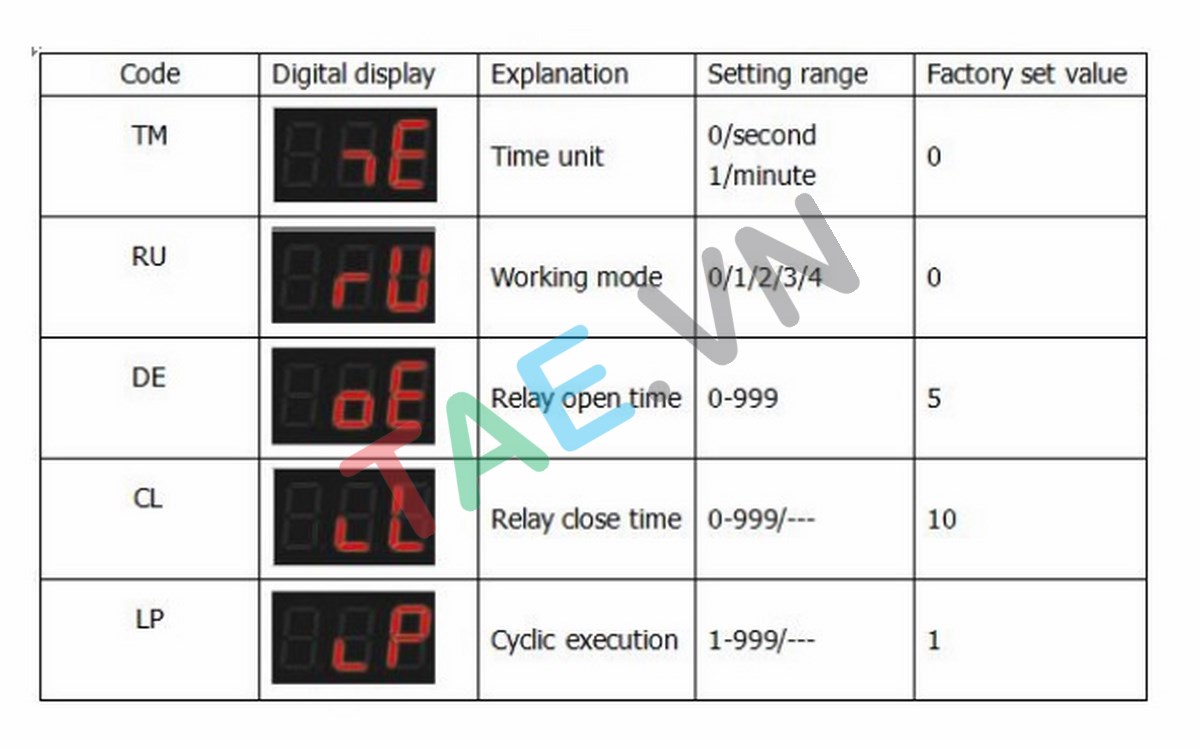

+ Nhấn nút "Set" để chọn chế độ điều khiển như bảng bên dưới

Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610

+ Nhấn nút "+" hoặc "-" để cài đặt thông số

- Chế độ hoạt động:

+ RU = 0, kích hoạt tín hiệu 1 lần, thực hiện 1 lần, kích hoạt tín hiệu liên tục, thực hiện không giới hạn
+ RU = 1, kích hoạt tín hiệu 1 lần, thực hiện 1 lần, giữ kích hoạt tín hiệu, DE tĩnh
+ RU = 2, kích hoạt tín hiệu 1 lần, thực hiện không giới hạn thời gian, DE Time một lần nữa phát hiện tín hiệu kích hoạt, sau khi Cài đặt chu kỳ kết thúc và dừng vòng lặp vô hạn
+ RU = 3, cấp nguồn để kích hoạt, thực hiện Set Times, DE Time một lần nữa phát hiện tín hiệu kích hoạt sẽ không có hiệu lực, Thiết lập chu kỳ Thời gian đã qua và dừng lại
+ RU = 4, giữ tín hiệu, bắt đầu đếm, sau đó ngắt tín hiệu, thực hiện 1 lần, DE Time một lần nữa phát hiện tín hiệu kích hoạt, DE bắt đầu hiển thị giảm dần.
Ở trạng thái Powered, giữ phím +, - trong 3S để khôi phục cài đặt gốc.

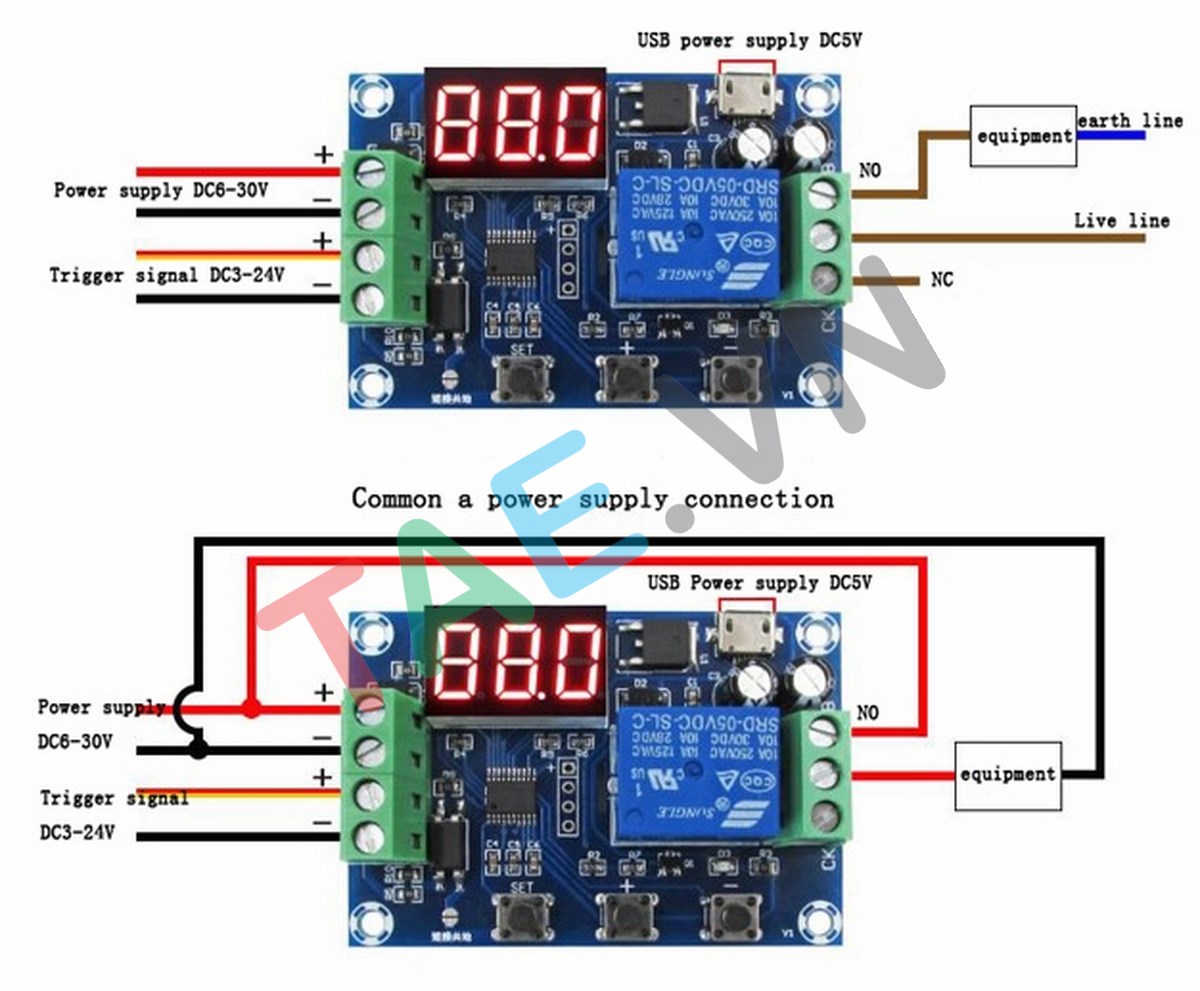

Sơ đồ nối dây



Mạch Tạo Trễ Theo Chu Kỳ Đóng Ngắt Relay XH-M610



Video tham khảo sản phẩm tương tự
