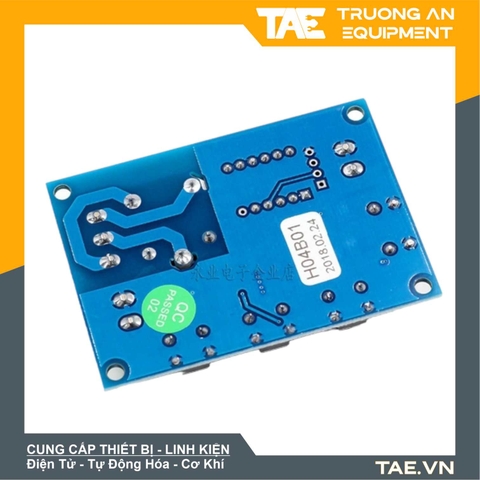

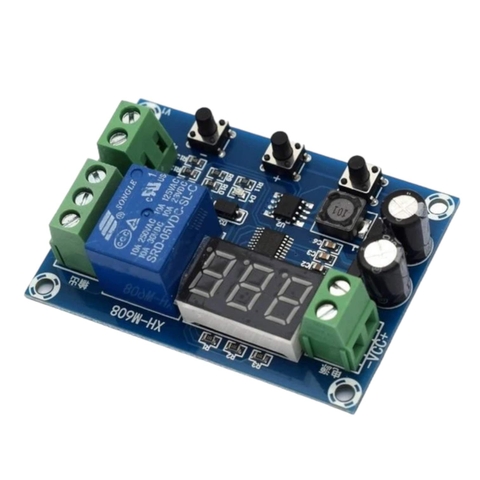

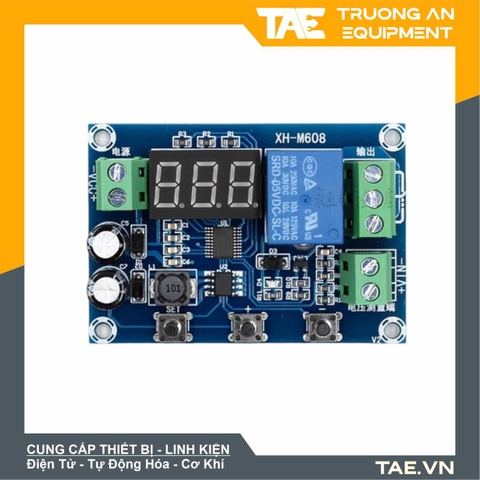

Mạch Xả Pin Tự Ngắt XH-M608

Mạch Xả Pin Tự Ngắt XH-M608 được sử dụng để quản lý đóng ngắt điện sạc cho pin hoặc Ắc quy. Mạch được tích hợp chip điều khiển điện áp sạc cho pin hoặc Ắc Quy với 3 nút nhấn điều chỉnh chế độ cài đặt, điện áp sạc và điện áp ngắt.

- Model: XH-M608

- Điện áp hoạt động: 6 - 40VDC

- Sai số: 0.1V

- Phạm vi điều khiển: 6 - 40V

- Ngõ ra: 1 cặp tiếp điểm relay NC - COM - NO

- Công suất relay:

+ 10A - 250VAC

+ 10A - 30VDC

Các chức năng của mạch:

P0 gồm các chức năng sau: giá trị mặc định là U

U: Đo điện áp

P: Bảo vệ quá áp hoặc dưới áp

C: Nạp liên tục

F: Thời gian xả

Cách thức hoạt động:

P0= U: Relay không hoạt động

P0= P: Giới hạn điện áp thấp <= điện áp đo được <= giới hạn điện áp cao: relay đóng, ngoài ngưỡng cài đặt: relay ngắt

P0=C: Điện áp đo được <= giới hạn điện áp thấp: relay đóng; Điện áp đo được >= giới hạn điện áp cao: relay ngắt

P0=D: Chế độ xả điện: Điện áp đo được >= giới hạn điện áp cao: relay đóng, điện áp đo được <= giới hạn điện áp thấp: relay ngắt

P1: Cài đặt giới hạn điện áp thấp: 0V < dải cài đặt < Giới hạn điện áp cao -0.1V

P2: Cài đặt giới hạn điện áp cao: Giới hạn điện áp cao +0.1V < dải cài đặt < 120V

P3: Thời gian sạc hoặc xả: 0.01 - 9.59 (bật bộ hẹn giờ), A.00(bộ hẹn giờ không hoạt động)

Mô tả: giá trị cài đặt x.xx, với giá trị trước dấu thập phân thể hiện giờ và giá trị sau dấu thập phân thể hiện phút.

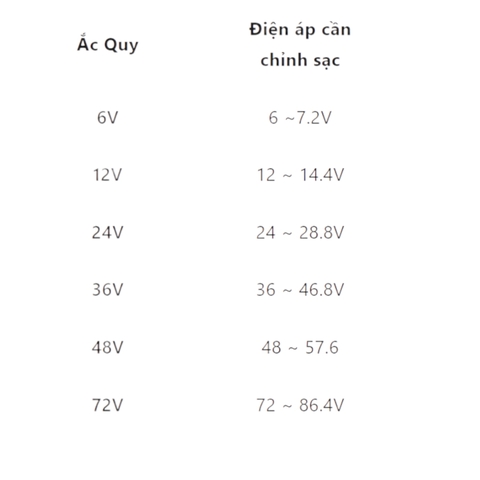

Bảng cài đặt giá trị điện áp tham khảo:
