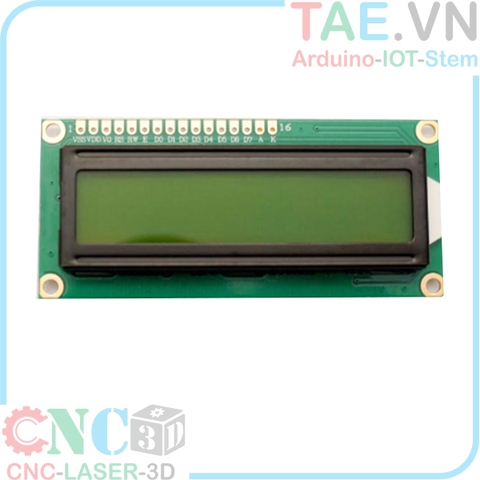

Màn Hình LCD 1602-Green/Blue

Tình trạng: Còn 10 sản phẩm | SKU: M1-02/000526
Thương hiệu: Đang cập nhật
40.000₫
Màn hình LCD 1602-Green/Blue sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho...
- +
Thêm vào yêu thíchThêm vào yêu thích Đã yêu thíchĐã yêu thích

Màn hình LCD 1602-Green/Blue sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.



Thông số kỹ thuật

  • Điện áp hoạt động là 5 V.

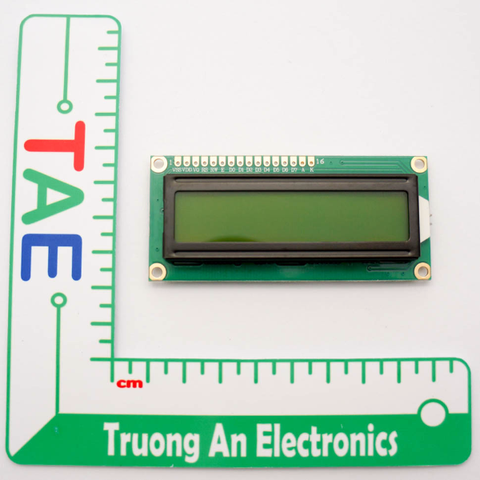

  • Kích thước: 80 x 36 x 12.5 mm
  • Chữ đen, nền xanh lá/chữ trắng, nền xanh dương
  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
  • Có thể được điều khiển với 6 dây tín hiệu
  • Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.
Chân Ký hiệu Mô tả Giá trị
1 VSS GND 0V
2 VCC   5V
3 V0 Độ tương phản
4 RS Lựa chọn thanh ghi

RS=0 (mức thấp) chọn thanh ghi lệnh

RS=1 (mức cao) chọn thanh ghi dữ liệu

5 R/W Chọn thanh ghi đọc/viết dữ liệu

R/W=0 thanh ghi viết

R/W=1 thanh ghi đọc

6 E Enable
7 DB0 Chân truyền dữ liệu 8 bit: DB0DB7
8 DB1
9 DB2
10 DB3
11 DB4
12 DB5
13 DB6
14 DB7
15 A Cực dương led nền 0V đến 5V
16 K Cực âm led nền 0V

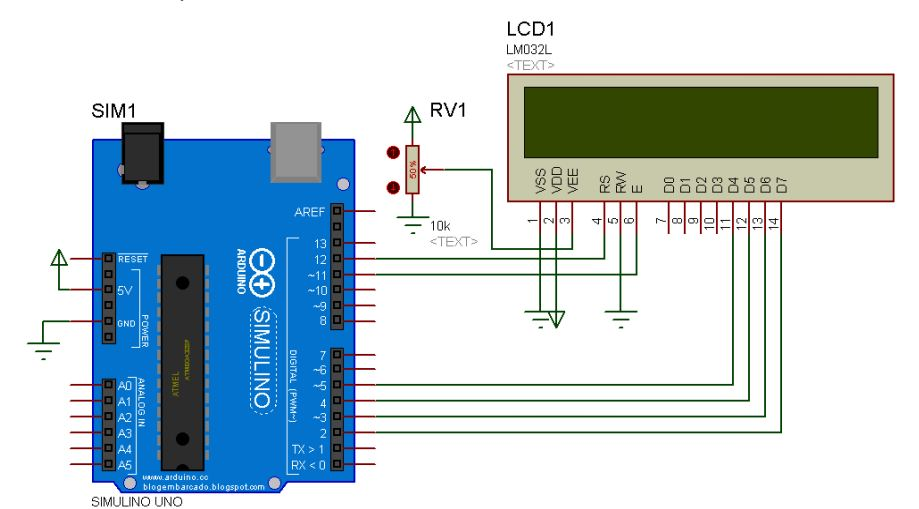

Sơ đồ nối dây

Code mẫu
