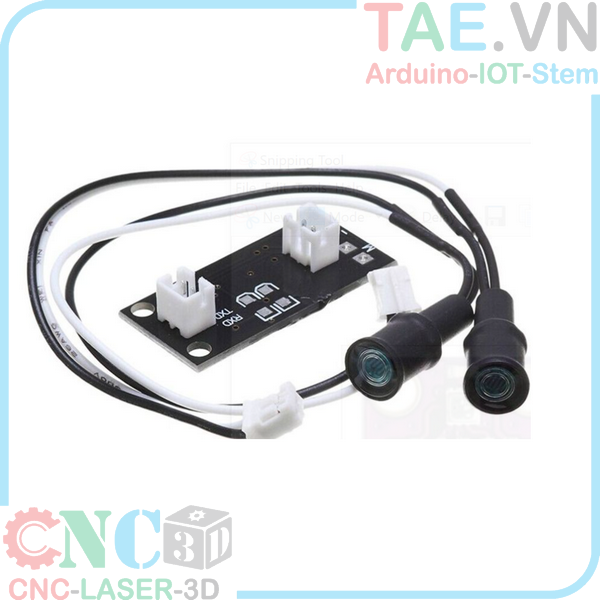

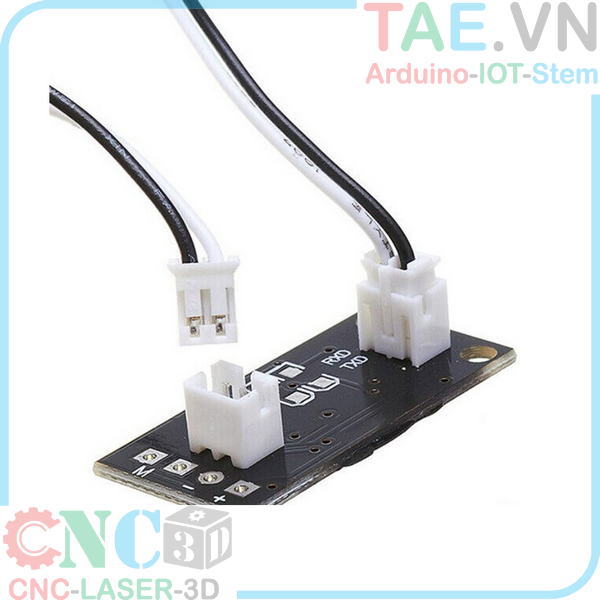

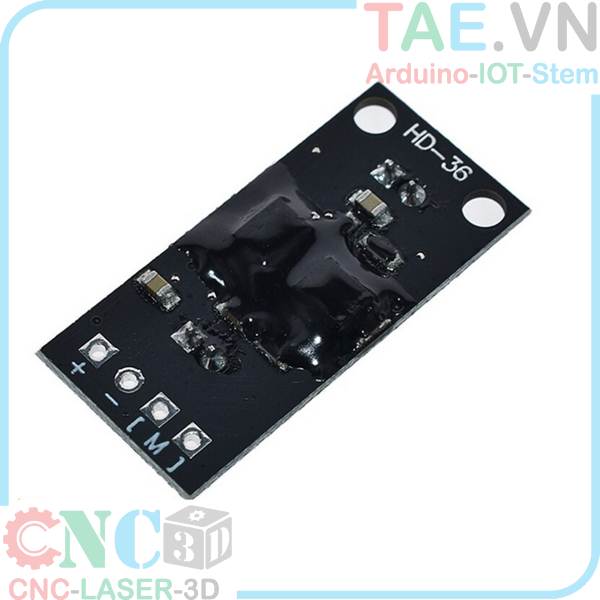

Module Điều Khiển Hướng Sáng Pin Lăng Lượng Mặt sử dụng 2 quang trở và bộ xử lí để điều khiển được hướng nhận ánh sáng tốt nhất cho pin năng lượng mặt trời.

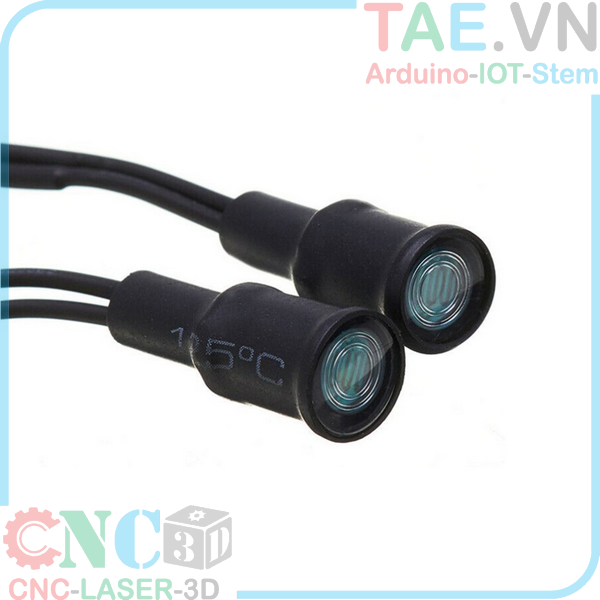

Khi có ánh sáng, dựa vào 2 cảm biến ánh sáng để đọc giá trị ánh sáng, từ đó nhận biết được bên nào sáng hơn, ví dụ quang trở 1 nhận ánh sáng nhiều hơn quang trở 2 thì đầu ra sẽ xuất 5V, ngược lại khi quan trở 2 nhận ánh sáng nhiều hơn quang trở 1 thì đầu ra sẽ là -5V => dựa vào nguyên lý đó ta có thể làm cho động cơ quay đến hướng sáng nhất. Khi ánh sáng thay đổi động cơ lại tiếp tục dịch chuyển
- Điện áp ngõ vào : 5VDC
- Điện áp ngõ ra : 5VDC
-Lưu ý : các linh kiện cần có làm
+ Mạch arduino UnoR3
+ Module Điều Khiển Hướng Sáng Pin Lăng Lượng Mặt Trời
+ Biến trở
+ Động cơ servo MG90S
+Nguồn nuôi mạch
- Chân tín hiệu servo sẽ kết nối với chân số 9 của arduino
- Chân giữa của biến trở sẽ kết nối với chân A0 của arduino để đọc giá trị analog
- Khi ánh sáng thay đổi sẽ xuất ra điện áp thay đổi trên biến trở, dẫn đến giá trị analog thay đổi từ đó arduino điều khiển servo quay.

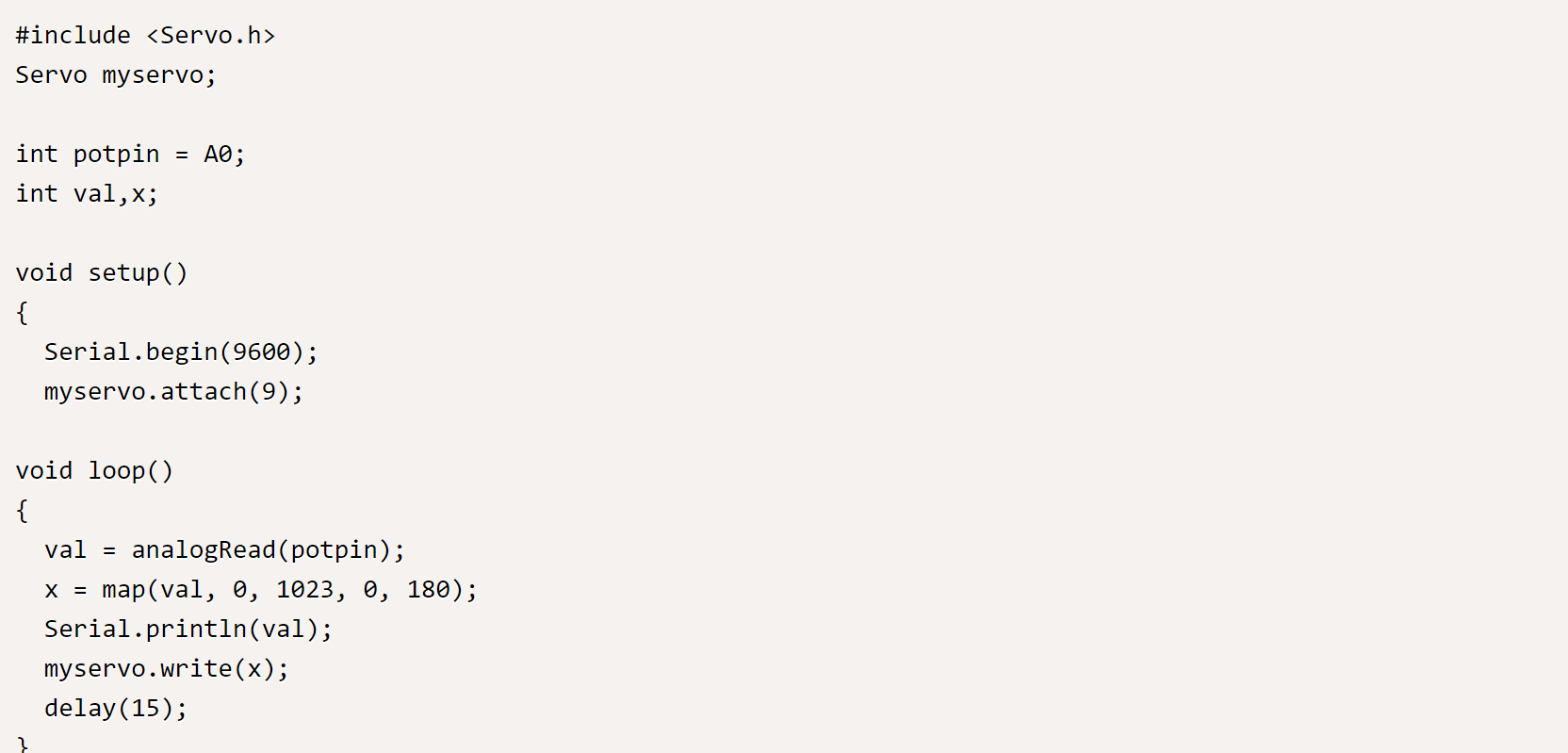

- Sau khi kết nối ta tiến hành nạp code cho arduino.
- Ở ví dụ này ta có thể điều khiển pin năng lượng mặt trời di chuyển theo 2 hướng mặt trời mọc và mặt trời lặn.
- Ở ví dụ này ta có thể điều khiển pin năng lượng mặt trời di chuyển theo 2 hướng mặt trời mọc và mặt trời lặn.
