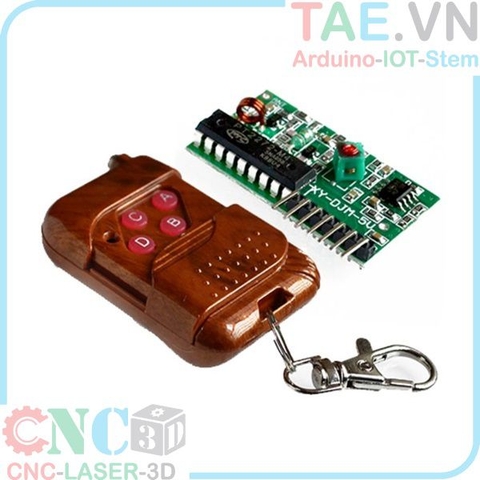

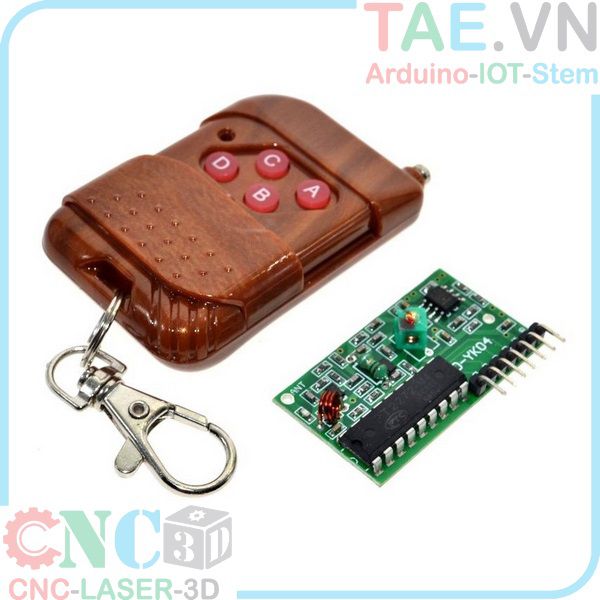

Module RF PT2272 315 MHz

Tình trạng: Còn 2 sản phẩm
50.000₫


Module RF PT2272 315 MHz là module điều khiển từ xa dùng sóng RF phù hợp cho các dự án nhà thông minh và các dự án điều khiển từ xa khác







Thông số kỹ thuật Module RF PT2272 315 MHz:

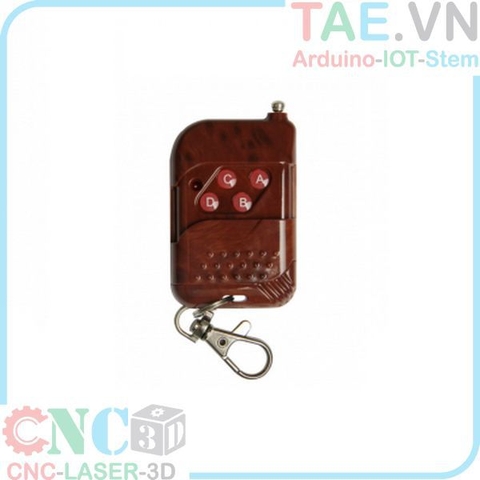

Module Phát RF 315Mhz

  • Pin sử dụng : 12V/23A

  • Chip Mã Hóa: PT2272

  • Kênh truyền tín hiệu: 4 kênh

  • Công suất truyền: 32mW

  • Trở dao động 4.7M

  • Dòng tiêu thụ: 3 – 15mA

  • Điện áp sử dụng: 5V

  • Cự li phát: 30 -50m (lý tưởng)

  • Kích thước: 52x27x10mm

  • Thứ tự chân:

    • Phát – Thu

    • A – D0

    • B – D1

    • C – D2

    • D – D3

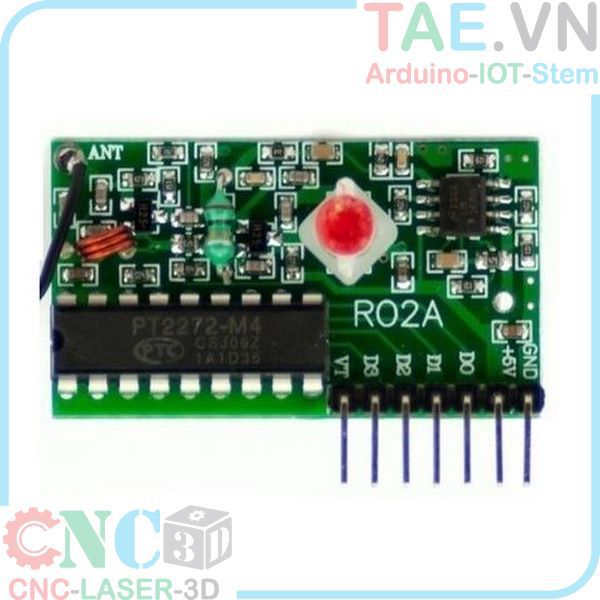

Module Thu RF 315Mhz

  • Điện áp sử dụng: 5V

  • I < 4.5mA khi ở trạng thái nghỉ

  • Giải mã PT2272-M4

  • Trở dao động: 820K

  • Tần số thu: 315 Mhz

  • Độ nhạy : -105dB

  • Anten dài: 23cm

  • Chân nguồn: Vcc(+5V) ; GND

  • Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)

  • Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.

  • LƯU Ý:

    • – Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, … không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị

    • – Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK

Hướng dẫn sử dụng Module RF PT2272 315 MHz:

  • Mạch có cách sử dụng đơn giản, chỉ cần cấp nguồn, set địa chỉ mã 8 bit bên phát PT2262 trùng với mạch thu PT2272 và cấp tín hiệu là có thể sử dụng truyền dữ liệu hoặc kích tín hiệu từ xa.

  •  Đây là bộ module RF 315Mhz có IC mã hóa cứng, nó cung cấp cho chúng ta 8 bit để mã hóa bằng cách hàn các chân IC lên 1 hoặc về 0. Muốn mở rộng mã hóa để tăng tính bảo mật bạn phải cần VĐK ở bên thu để xử lý tín hiệu.

  • Bạn có thể thả tự do mã 8 bit cả 2 mạch( ko cần hàn) nhưng để tránh ảnh hưởng nhiễm từ từ các nguồn phát khác bạn nên mã hóa cho nó.
