Núm Tay Quay Phát Xung MPG CNC 100PPR

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: OSBAO

Loại: Máy & Linh Kiện Chuyên Dụng

335.000₫ (chưa gồm VAT)

378.550₫ (đã gồm VAT)

Số lượng

Núm tay quay phát xung MPG CNC 100PPR dùng tạo xung điều khiển vị trí bằng tay cho bộ điều khiển CNC, PLC và máy tự động hóa. Thiết kế núm xoay phù hợp lắp bảng điều khiển và cụm vận hành máy.

Gọi ngay 0833811811 để được tư vấn và hỗ trợ!

Thông Tin Sản Phẩm

Tay quay phát xung MPG CNC 100PPR 5V là bộ tạo xung bằng tay dạng lắp bảng, dùng để gửi lệnh dịch chuyển thủ công đến bộ điều khiển CNC, motion controller hoặc PLC có ngõ vào xung A/B phù hợp. Mặt số 100 vạch giúp người vận hành quay và căn chỉnh trục theo từng bước một cách trực quan.

Sản phẩm còn được gọi là tay quay điện tử CNC, handwheel encoder, manual pulse generator hoặc encoder tay quay. Dòng này thường được lắp trên bảng điều khiển máy phay CNC, máy tiện CNC, máy router, máy khắc, máy chuyên dụng và các hệ thống điều khiển chuyển động.

Hai kênh xung lệch pha A/B cho phép bộ điều khiển nhận biết cả số bước quay và chiều quay. TAE cung cấp phiên bản 4 dây Single-ended và 6 dây Differential; hai loại không nên thay thế trực tiếp cho nhau nếu ngõ vào của bộ điều khiển không cùng chuẩn tín hiệu.

Các model trong trang này sử dụng nguồn 5VDC, độ phân giải 100 xung/vòng và đường kính mặt bích danh nghĩa 80 mm. Sản phẩm là tay quay lắp bảng rời; dây tín hiệu, giắc kết nối, hộp cầm tay, công tắc chọn trục và công tắc chọn mức nhân không thuộc cấu hình tay quay cơ bản.

Chọn phiên bản ở ô biến thể phía trên, hoặc đối chiếu bảng nhận diện ngay bên dưới trước khi đặt hàng.

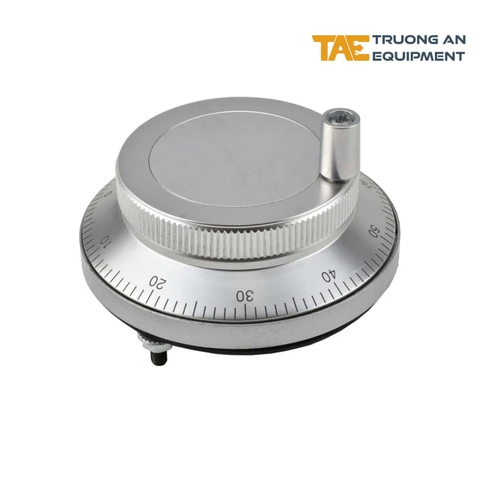

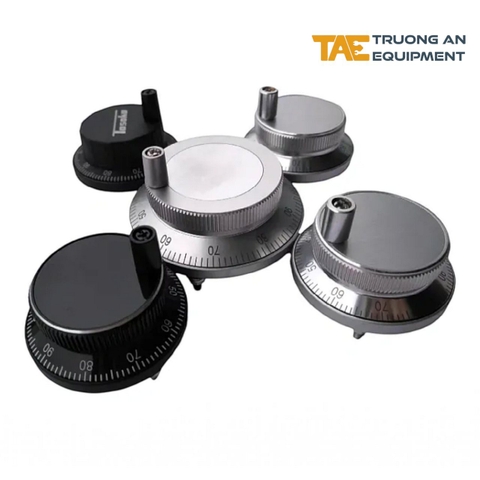

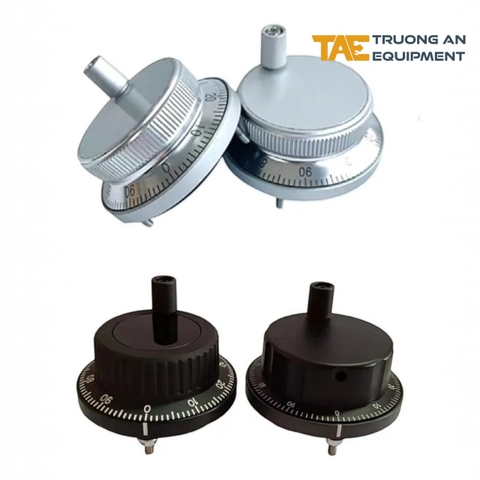

[Hình] Ảnh tổng thể tay quay phát xung MPG CNC 100PPR dạng lắp bảng.

ALT: tay quay phát xung MPG CNC 100PPR 5V đường kính 80 mm

Chọn đúng phiên bản cho máy của bạn

Nếu bạn đang thay tay quay cũ

Quan sát cụm terminal phía sau tay quay cũ và đọc đúng ký hiệu chân. Đây là phép kiểm tra nhanh nhất để phân biệt phiên bản 4 dây với 6 dây.

Ký hiệu chân nhìn thấy	Loại tín hiệu	Model cần chọn
5V, GND, A, B	4 dây Single-ended	OSBAO-80-100B-5E-4P
5V, GND, A+, A−, B+, B−	6 dây Differential	OSBAO-80-100B-5E-6P

Sau khi nhận diện số chân, cần đối chiếu thêm điện áp 5VDC, độ phân giải 100PPR, sơ đồ dây và kích thước lắp. Không kết luận tương thích chỉ vì hình dáng bên ngoài giống nhau.

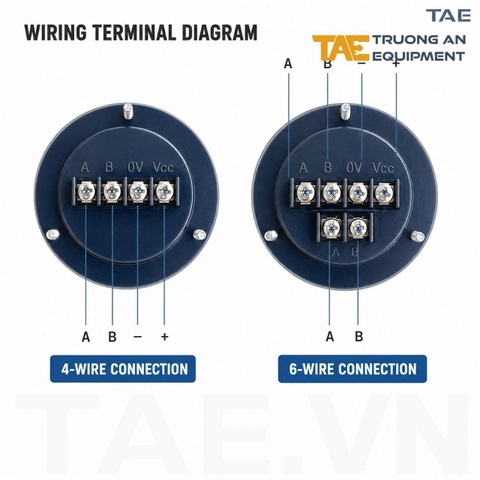

[Hình] So sánh mặt sau tay quay MPG 4 terminal và 6 terminal.

ALT: phân biệt tay quay MPG CNC 4 dây Single-ended và 6 dây Differential

Nếu bạn đang lắp mới

Phiên bản	Thường dùng khi
4 dây Single-ended	Bộ điều khiển có ngõ vào MPG 5V dạng A/B dùng chung GND; dây đi ngắn và môi trường ít nhiễu điện.
6 dây Differential	Bộ điều khiển có ngõ nhận A+/A− và B+/B−; phù hợp hơn khi dây tín hiệu dài hoặc tủ điện có biến tần, servo và nguồn gây nhiễu.

Trước khi lắp mới, hãy kiểm tra tài liệu ngõ vào MPG hoặc high-speed counter của bộ điều khiển. Nếu tài liệu chỉ ghi A, B và COM/GND thì không tự mặc định rằng ngõ vào đó nhận được tín hiệu vi sai.

Single-ended và Differential khác nhau ở đâu?

Single-ended truyền mỗi kênh A và B bằng một dây tín hiệu tham chiếu chung về GND. Cách đấu đơn giản, nhưng tín hiệu nhạy hơn với sụt áp và nhiễu điện khi đường dây kéo dài hoặc đi gần dây động lực.

Differential truyền mỗi kênh bằng một cặp tín hiệu đối nhau A+/A− và B+/B−. Bộ nhận vi sai đọc độ chênh giữa hai dây nên có khả năng chống nhiễu tốt hơn, nhưng chỉ sử dụng đúng khi bộ điều khiển hỗ trợ ngõ vào vi sai tương ứng.

[Hình] Sơ đồ nguyên lý truyền tín hiệu Single-ended và Differential.

ALT: sơ đồ tín hiệu Single-ended và Differential của tay quay MPG CNC

Thông số kỹ thuật tay quay MPG 100PPR 5V

Thông số điện và tín hiệu

Thông số	Giá trị
Điện áp cấp	5VDC
Độ phân giải	100PPR — 100 xung/vòng
Dạng xung	Hai pha A/B
Tần số đáp ứng	0–20 kHz
Dòng tiêu thụ	≤100 mA
Hệ số lấp đầy	0,5T ± 0,1T

Thông số cơ khí và môi trường

Thông số	Giá trị
Vật liệu thân	Nhôm anodized
Tốc độ quay thông thường	≤200 rpm
Tốc độ quay cơ khí tối đa	500 rpm
Cấp bảo vệ	IP54
Nhiệt độ làm việc	−10 đến 70°C
Độ ẩm làm việc	30–85%
Khối lượng tham khảo	0,276 kg

Nguồn số liệu: bảng thông số và bản vẽ kỹ thuật đi kèm sản phẩm. Hai model 5E trên trang sử dụng điện áp 5VDC; không áp dụng tùy chọn 12V hoặc 24V của các phiên bản khác khi chưa đối chiếu đúng mã hàng.

Kích thước lắp chính

Hạng mục	Kích thước
Đường kính mặt bích	Ø80 ± 0,2 mm
Đường kính vành thân	Ø77,5 mm
Đường kính núm quay	Ø59,5 mm
Lỗ khoét trung tâm trên panel	Ø50 +1/0 mm
Vòng chia tâm lỗ lắp	Ø72 ± 0,2 mm
Lỗ lắp trên panel	3 × Ø4,8 mm

Các kích thước trên được trích từ bản vẽ đính kèm. Khi gia công mặt panel mới, nên dùng trực tiếp bản vẽ đầy đủ để kiểm tra chiều dày, khoảng hở phía sau và hướng terminal.

Bản vẽ và tài liệu kỹ thuật

Các bảng phía trên nêu những thông số dùng để chọn nhanh. Kích thước hình học và vị trí lỗ lắp cần được đối chiếu trên bản vẽ kỹ thuật trước khi khoét panel hoặc thay thế tay quay cũ.

[Hình] Bản vẽ kích thước tay quay MPG, thể hiện đường kính mặt bích, lỗ khoét panel và vị trí ba lỗ lắp.

ALT: bản vẽ kích thước tay quay phát xung MPG CNC OSBAO-80-100B-5E

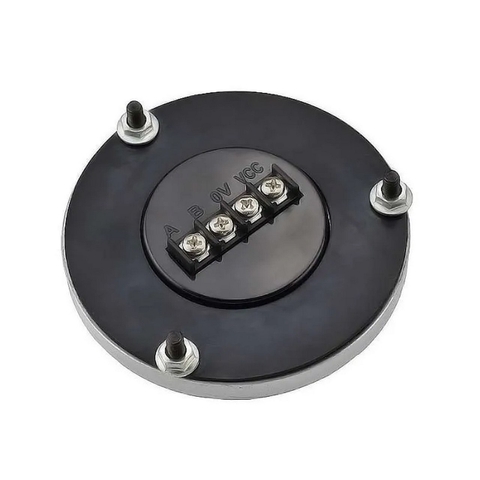

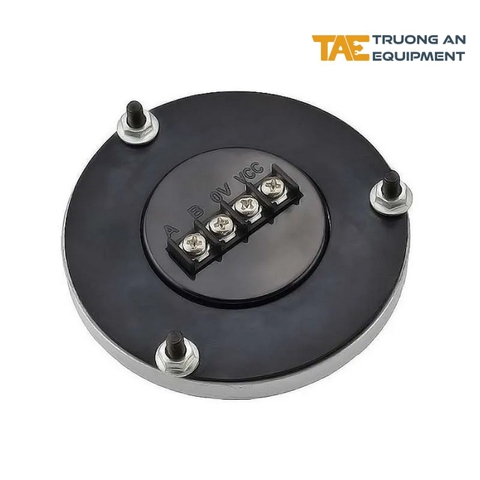

[Hình] Cận cảnh cụm terminal A, B, 0V, VCC của phiên bản 4 dây.

ALT: terminal tay quay MPG CNC 4 dây OSBAO-80-100B-5E-4P

Phạm vi cung cấp và đặt hàng

Đơn vị bán: 01 cái tay quay phát xung MPG theo biến thể đã chọn.
Biến thể 4 dây: model OSBAO-80-100B-5E-4P, terminal 5V/GND/A/B.
Biến thể 6 dây: model OSBAO-80-100B-5E-6P, terminal 5V/GND/A+/A−/B+/B−.
Không kèm theo: dây tín hiệu, giắc cắm theo hãng điều khiển, hộp cầm tay, công tắc chọn trục, công tắc chọn mức nhân và nút dừng khẩn.
Mua cùng: có thể cấu hình thêm dây chống nhiễu, đầu nối, nút điều khiển và hộp MPG theo hệ điều khiển thực tế.
Đơn hàng số lượng: cần thống nhất model, sơ đồ chân và quy cách đấu nối trước khi sản xuất đồng loạt tủ điện hoặc máy mới.

Thiết bị và phụ kiện dùng cùng

Bộ điều khiển CNC hoặc motion controller có ngõ vào MPG 5V.
PLC hoặc mô-đun đếm xung tốc độ cao hỗ trợ hai pha A/B.
Cáp tín hiệu nhiều lõi có lớp chống nhiễu, chọn số lõi theo phiên bản 4 dây hoặc 6 dây.
Công tắc chọn trục X/Y/Z/A và công tắc chọn mức dịch chuyển x1/x10/x100.
Hộp điều khiển MPG, đầu nối công nghiệp, nút Enable và nút dừng khẩn khi thiết kế bộ tay quay cầm tay.

Kiểm tra trước khi đặt hàng

Không chọn chỉ theo số xung: cùng 100PPR nhưng điện áp, kiểu đầu ra và sơ đồ chân có thể khác nhau.
Xác nhận nguồn 5VDC: cấp nhầm 12V hoặc 24V có thể làm hỏng mạch tay quay.
Kiểm tra kiểu ngõ vào: 4 dây Single-ended và 6 dây Differential không phải hai cách đấu tùy ý của cùng một ngõ vào.
Đối chiếu kích thước lắp: kiểm tra mặt bích Ø80 mm, lỗ khoét Ø50 mm và vòng chia ba lỗ Ø72 mm.
Kiểm tra phạm vi bộ hàng: đây là tay quay lắp bảng rời, không phải pendant MPG có sẵn dây, giắc và công tắc chọn trục.

Câu hỏi thường gặp

1. Tay quay này có thay trực tiếp tay quay 100PPR cũ không?

Chưa thể kết luận chỉ từ thông số 100PPR. Cần khớp đồng thời điện áp 5VDC, loại tín hiệu, ký hiệu chân, kích thước lắp và cách bộ điều khiển giải mã xung A/B.

2. Nên chọn bản 4 dây hay 6 dây?

Chọn đúng theo ngõ vào của bộ điều khiển. Dùng bản 4 dây khi ngõ vào là A/B dùng chung GND; dùng bản 6 dây khi bộ nhận có đủ A+/A− và B+/B−.

3. Có thể đấu tay quay trực tiếp vào PLC hoặc bộ CNC không?

Có thể khi thiết bị nhận hỗ trợ nguồn và kiểu tín hiệu tương ứng. Cần đọc sơ đồ chân của ngõ vào MPG hoặc bộ đếm xung; không đấu thử theo màu dây hoặc theo hình dáng terminal.

4. Đây có phải bộ tay quay MPG cầm tay hoàn chỉnh không?

Không. Đây là phần tay quay phát xung dạng lắp bảng. Muốn làm bộ cầm tay cần bổ sung hộp, cáp, đầu nối, công tắc chọn trục, công tắc chọn mức nhân và các nút chức năng theo yêu cầu.

5. Cần gửi thông tin gì để TAE kiểm tra khả năng thay thế?

Hãy gửi ảnh rõ mặt trước, cụm terminal phía sau, tem hoặc model tay quay cũ, model bộ điều khiển và trang sơ đồ ngõ vào MPG. Nếu đã khoét panel, gửi thêm đường kính lỗ tâm và khoảng cách ba lỗ bắt vít.

Tìm hiểu thêm về tay quay phát xung MPG CNC

Cấu tạo và nguyên lý hoạt động

Khi người vận hành xoay núm, bộ phát xung tạo hai chuỗi xung vuông A và B lệch pha nhau. Bộ điều khiển đếm số cạnh xung để xác định lượng dịch chuyển, đồng thời đọc quan hệ pha giữa A và B để nhận biết chiều quay thuận hoặc nghịch.

Thông số 100PPR mô tả 100 chu kỳ xung trên một vòng quay cơ học. Khoảng dịch chuyển thực tế của trục không do tay quay tự quyết định mà phụ thuộc vào tham số MPG, mức nhân x1/x10/x100 và cách bộ điều khiển đếm cạnh xung.

Lắp đặt và bảo dưỡng

Tay quay được cố định vào panel bằng ba vị trí lắp theo vòng chia trên bản vẽ. Dây tín hiệu nên tách khỏi dây động lực, dây motor, cáp spindle và ngõ ra biến tần; với tủ điện có nhiễu cao, ưu tiên cáp có lớp shield và đấu nối theo hướng dẫn của bộ điều khiển.

Cấp bảo vệ IP54 hỗ trợ hạn chế bụi và nước bắn, nhưng không có nghĩa là có thể ngâm nước hoặc xịt dung dịch trực tiếp ở áp lực cao. Trong quá trình sử dụng, cần giữ mặt số sạch, kiểm tra terminal không lỏng và tránh va đập mạnh vào núm quay.

Ứng dụng phổ biến

MPG thường được dùng để rà dao, dò phôi, đặt điểm gốc, căn chỉnh đồ gá và dịch chuyển từng trục ở tốc độ thấp trên máy CNC. Sản phẩm cũng phù hợp cho bàn trượt, máy chuyên dụng và hệ thống tự động hóa cần thao tác jog bằng tay.

Tay quay MPG là thiết bị nhập lệnh thủ công, không thay thế encoder phản hồi vị trí của servo hoặc thước quang đo hành trình. Sản phẩm cũng không phải phần tử an toàn; chức năng dừng khẩn và khóa cho phép chuyển động phải được thiết kế bằng mạch an toàn riêng.
