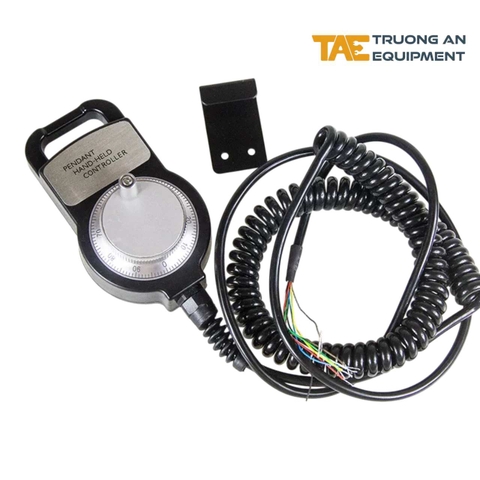

Tay Quay Điện Tử MPG CNC Có Dây Model MPG-06

Tay quay điện tử MPG CNC có dây model MPG-06

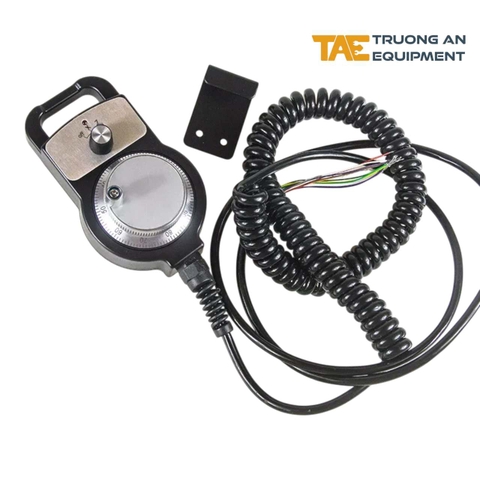

Tay quay điện tử MPG CNC có dây model MPG-06 là bộ phát xung cầm tay dùng để điều khiển vị trí các trục trên máy CNC và hệ thống tự động hóa. Dòng sản phẩm có các phiên bản 2 trục, 3 trục, 4 trục và 6 trục; trong đó bản 2 trục X–Z thường được sử dụng cho máy tiện CNC, bao gồm các máy sử dụng hệ điều khiển GSK.

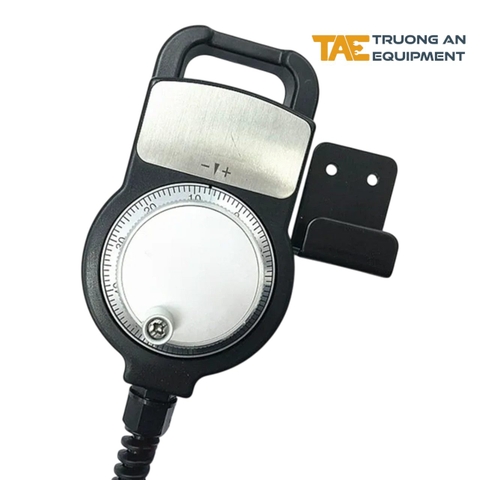

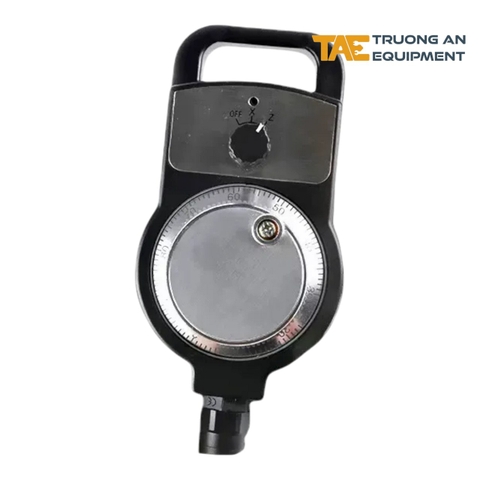

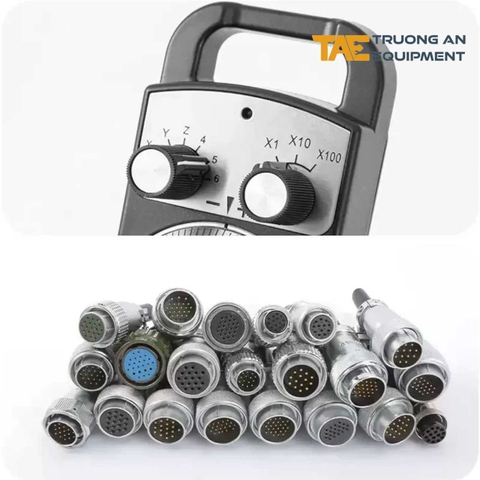

MPG-06 có tay quay đường kính lớn với vành chia 100 vạch, giúp người vận hành dễ quan sát lượng quay khi đưa dao hoặc cơ cấu đến vị trí cần thiết. Tùy phiên bản, mặt điều khiển được bố trí núm chọn trục theo số trục của máy, núm chọn mức dịch chuyển ×1, ×10, ×100 hoặc kết hợp cả hai chức năng.

Đặc điểm chính

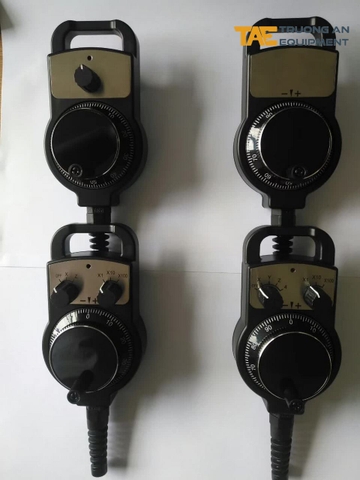

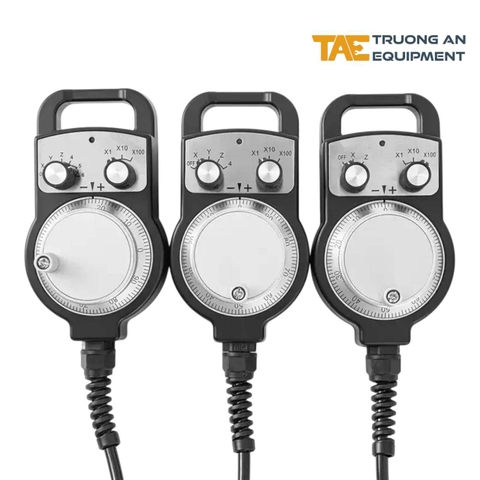

• Có các phiên bản điều khiển 2 trục, 3 trục, 4 trục và 6 trục.
• Phiên bản 2 trục X–Z phù hợp cho máy tiện CNC và máy sử dụng hệ điều khiển GSK.
• Phiên bản 3, 4 và 6 trục phù hợp cho máy CNC đa trục hoặc hệ thống tự động hóa.
• Tay quay kích thước lớn, vành chia 100 vạch dễ quan sát.

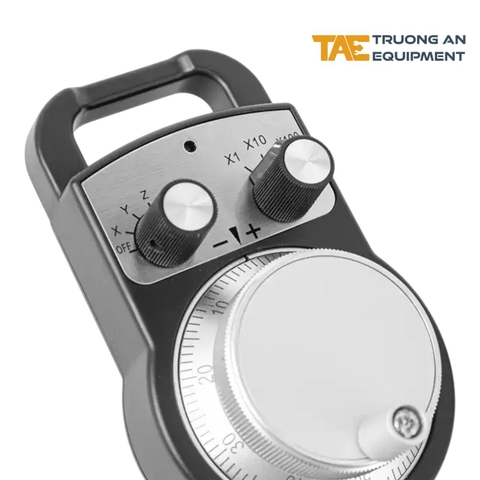

• Tùy chọn núm chọn trục X/Z và mức dịch chuyển ×1, ×10, ×100.
• Thân cầm có tay xách, thuận tiện thao tác gần khu vực máy.

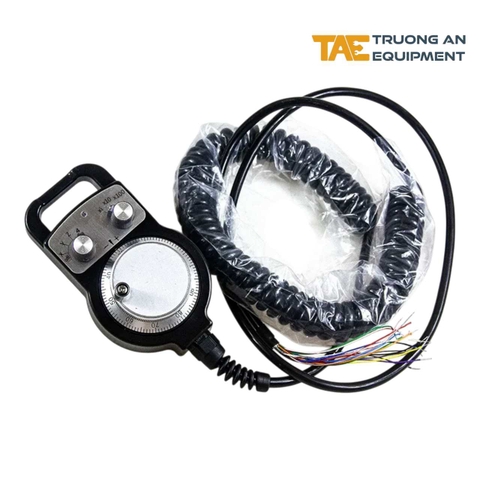

• Kết nối có dây, phù hợp lắp mới hoặc thay thế tay quay hiện có.

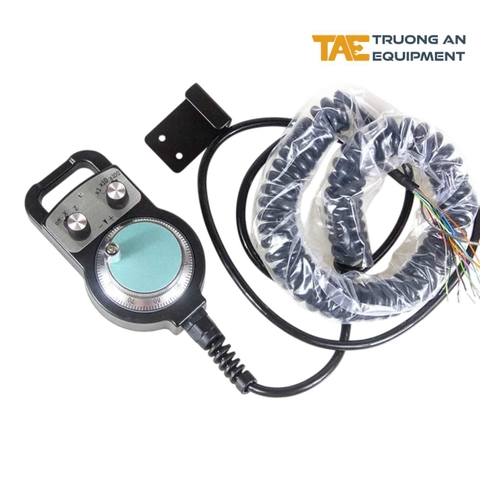

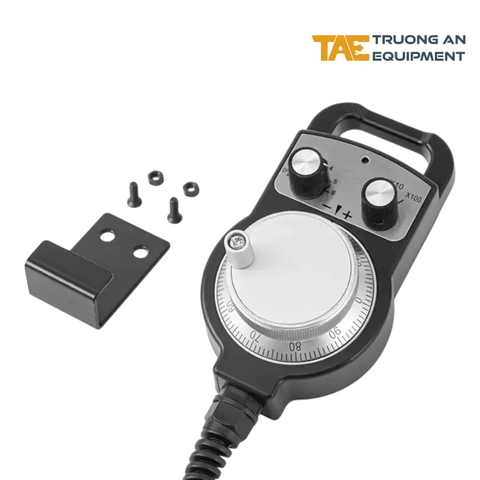

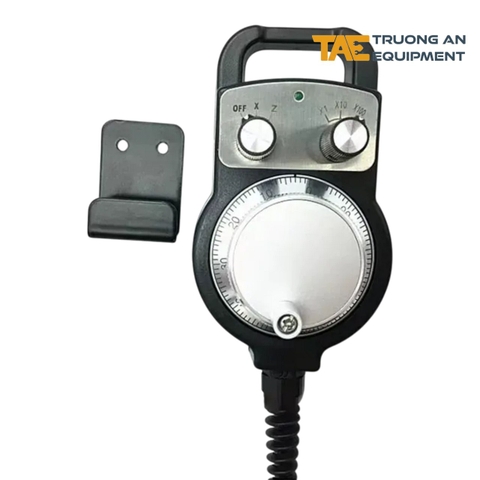

• Có thể sử dụng cùng giá treo để đặt tay quay tại vị trí cố định khi không thao tác.

Thông số và cấu hình

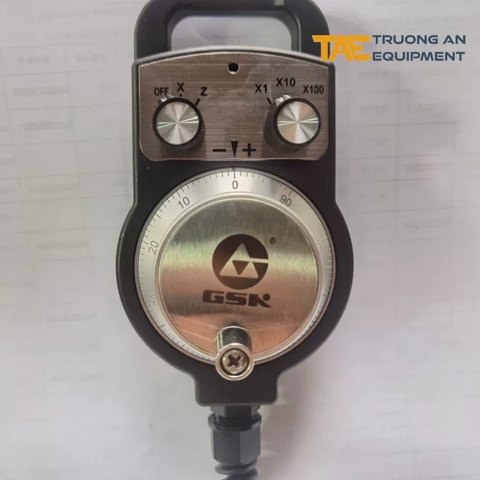

Ứng dụng cho máy tiện CNC và hệ điều khiển GSK

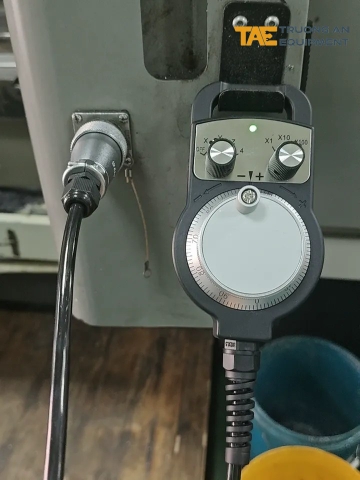

• Lắp mới hoặc thay thế tay quay trên máy tiện sử dụng hệ điều khiển GSK khi tín hiệu và sơ đồ chân tương thích.
• Điều khiển trục X để căn chỉnh chiều sâu cắt hoặc vị trí dao theo phương ngang.
• Điều khiển trục Z để đưa bàn dao dọc theo chiều dài chi tiết.
• Hỗ trợ gá phôi, rà dao, lấy gốc và thiết lập vị trí làm việc.
• Kiểm tra chiều chuyển động các trục khi lắp đặt hoặc bảo trì máy tiện CNC.

Ứng dụng trong tự động hóa

Ngoài phiên bản 2 trục cho máy tiện, MPG-06 còn có cấu hình 3 trục, 4 trục và 6 trục dành cho bàn trượt, cơ cấu cấp phôi, máy chuyên dụng và hệ thống tự động hóa đa trục. Người vận hành có thể dùng tay quay để chạy thử từng trục, căn vị trí lắp ráp, kiểm tra hành trình hoặc đưa cơ cấu về điểm thiết lập trước khi chuyển sang chế độ vận hành tự động.

Sản phẩm và thiết bị dùng chung

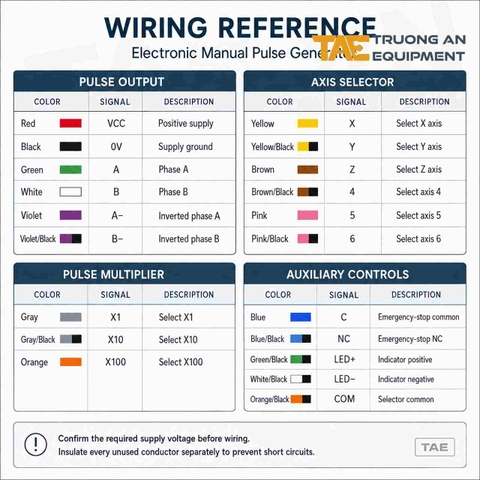

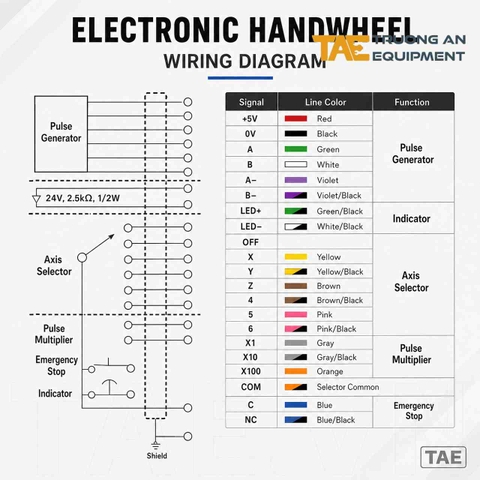

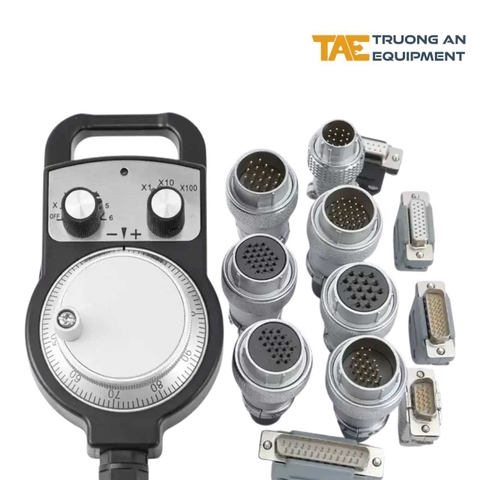

MPG-06 có thể kết hợp với bộ điều khiển máy tiện CNC GSK, các bộ điều khiển CNC khác, card điều khiển chuyển động, PLC hoặc mạch giao tiếp có hỗ trợ tín hiệu tay quay MPG. Khi lắp mới hoặc thay thế, cần đối chiếu điện áp, tín hiệu đầu vào, chuẩn giắc, sơ đồ chân và cách quy đổi xung của đúng phiên bản bộ điều khiển.

Lựa chọn phiên bản theo số trục điều khiển

Phiên bản tay quay 2 trục X–Z đáp ứng tốt nhu cầu vận hành máy tiện CNC, đặc biệt với các cấu hình sử dụng hệ điều khiển GSK. Khi dùng cho máy phay, máy chuyên dụng hoặc dây chuyền tự động hóa, người dùng có thể lựa chọn tay quay MPG CNC có dây phiên bản 3 trục, 4 trục hoặc 6 trục theo đúng số trục cần điều khiển.
