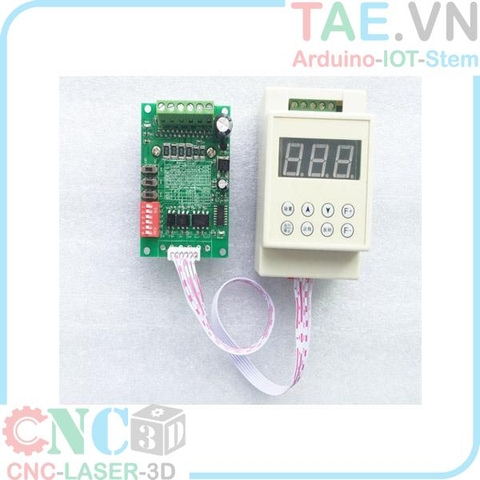

Board Điều Khiển Động Cơ Bước 57 – 42

MÔ TẢ

Board Điều Khiển Động Cơ Bước 57 – 42

Board không bao gồm Driver

1 . Mô tả giao diện mô-đun:

1 , DC + : nguồn điện DC bên ngoài dương 2 , DC- : nguồn điện DC bên ngoài âm

3 , IN1 : chuyển tiếp / giới hạn 4 , IN2 : đảo ngược / giới hạn 5 , IN3 : chạy / dừng

2 : Điện áp làm việc: DC 10V-35V

3 : Phạm vi thời gian: tối thiểu0,01giây,có thể điều chỉnhtối đa999giây

4 : Mô tả chức năng:

P-1:

F-0: Chạy bộ

F-1: tự khóa

F-2: Điểm cố định: Cho tín hiệu 1, chuyển sang đặt thời gian để tự động dừng, đưa tín hiệu 2, đảo ngược để đặt thời gian tự động dừng

P-2:

F-0: Nhấn nút bắt đầu để xoay về phía trước, dừng ở giới hạn, nhấn nút bắt đầu để đảo ngược, dừng đến giới hạn

F-1: Nhấn nút bắt đầu để xoay về phía trước, dừng ở giới hạn trong một khoảng thời gian, sau đó dừng ở giới hạn trong một khoảng thời gian, đáp lại và sau đó nhấn nút bắt đầu để tạm dừng.

F-2: Nhấn nút bắt đầu để xoay về phía trước, dừng ở giới hạn kết thúc trong một khoảng thời gian và sau đó dừng ở giới hạn bắt đầu. Nhấn nút bắt đầu để tạm dừng trong quá trình.

P-3:

F-0: Đưa ra tín hiệu 1: tiến, lùi sau thời gian đặt, dừng sau thời gian đặt

F-1: Cho tín hiệu 1: tiến, lùi, tiến, lùi, chu kỳ không dây. . . . Cho tín hiệu 2: đảo ngược, tiến, lùi, tiến, chu kỳ không dây. . . .

F-2: Đưa ra tín hiệu 1: tiến, dừng, đảo ngược, dừng, tiến, dừng, đảo ngược, chu kỳ không dây. . . . Cho tín hiệu 2: đảo ngược, dừng, tiến, dừng, đảo ngược, dừng, chuyển tiếp, chu kỳ không dây. . .

5 : Hướng dẫn cài đặt:

Nhấn và giữ nút Cài đặt của chế độ trên mạng để vào phần chọn chế độ, nhấn nhanh vào nút Cài đặt cài đặt để đặt cài đặt thời gian.

Khi ống kỹ thuật số nhấp nháy: nút ^ ^: điều chỉnh thời gian cộng

Nút “V”: thời gian điều chỉnh trừ

Khi Hiển thị 0 -.- Nghiêng hoặc Mười 1 -.- Nghiêng hiển thị; phím ^ ^: điều chỉnh tập hợp vị trí dấu thập phân thời gian đầu tiên

” V nút”: điều chỉnh vị trí của tập thứ hai của thời gian thập phân

Bình thường Display Time: “^” chìa khóa: nhập hàm bằng lựa chọn ” V ” chìa khóa để xác nhận

” V ” chìa khóa: Đóng / Mở Display

“F +”: tần số cộng

“F-“: giảm tần số

6 : Sơ đồ nối dây:
