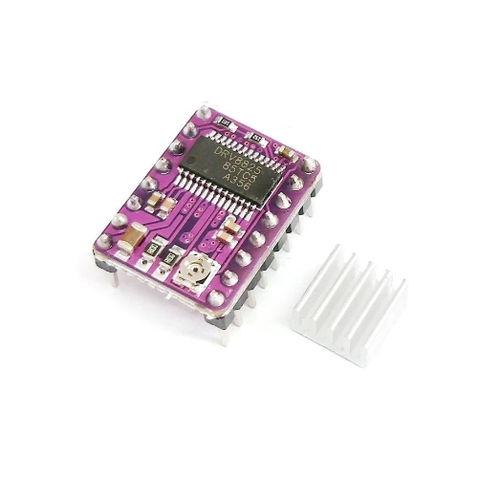

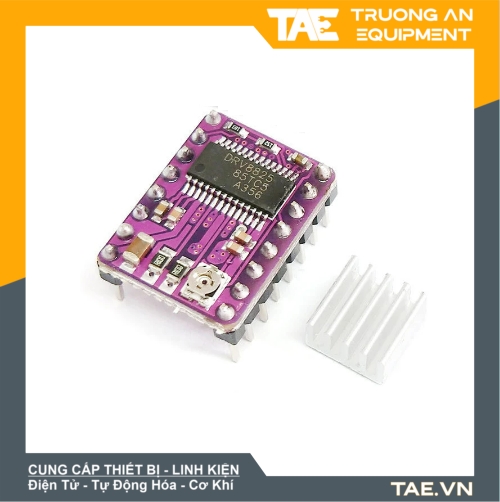

Mạch điều khiển động cơ bước DRV8825

 Mô Tả Sản Phẩm

DRV8825 Stepper Driver được sử dụng thay thế cho mô đun A4988 (giống nhau về sơ đồ chân, nguyên lý điều khiển và thiết lập).
Module DRV8825 thích hợp cho các ứng dụng:
-  Điều khiển động cơ bước thông thường
-  Máy in 3D, CNC mini (tương thích với board RAMPS 1.4 hoặc CNC Shield V3).
Sử dụng module DRV8825 trên các máy in 3D và CNC mini giúp ta cải thiện những thông số kỹ thuật của thiết bị như sau:
-  Dòng cực đại cấp cho động cơ bước có thể lên tới 2.5 A
-   Điều khiển bước của động cơ bước có thể xuống tới 1/32 bước.
-  Mạch in 4 lớp.
-  Điện trở trong của IC thấp, giảm phát nhiệt, hoạt động ổn định.

Thông Số Kỹ Thuật

-  Dòng cực đại cấp cho động cơ: 2.5A.
-  Điều khiển bước động cơ: 1; 1/2; 1/4; 1/8; 1/16; 1/32.
-  Điện trở trong IC thấp, hạn chế tỏa nhiệt.

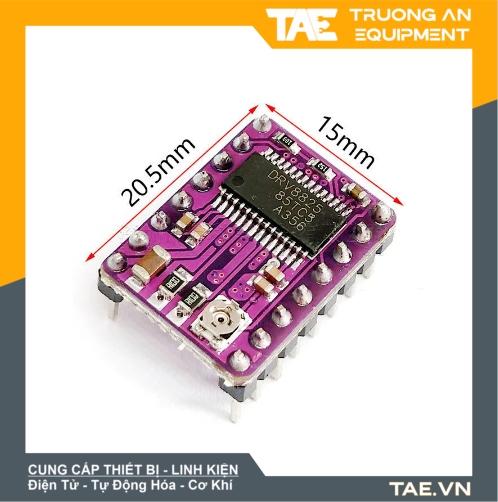

-  Kích thước 1.5mm X 2mm (and the same 4988)
-  Thích hợp điều khiển động cơ bước từ 8.2V ~ 45V 2.5A;
-  Giao thức điều khiển số bước và chiều quay đơn giản
-  Điều chỉnh dòng cực đại cấp cho động cơ dễ dàng
-  Bảo vệ ngắn mạch, quá dòng, quá nhiệt…

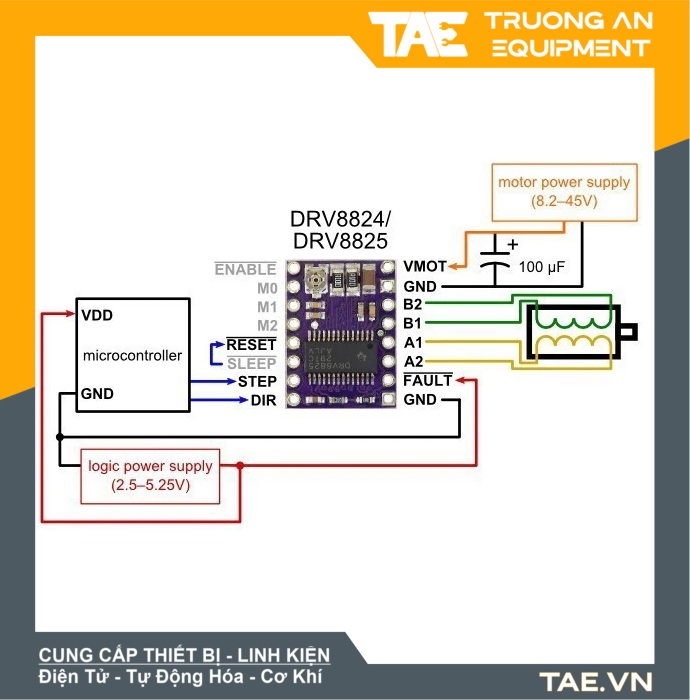

Sơ Đồ Đấu Nối

Video Hướng Dẫn
