Mạch Điều Khiển Động Cơ DRV 8833

Tình trạng: Còn 56 sản phẩm
25.000₫ 55.000₫


Mạch Điều Khiển Động Cơ DRV 8833 là sản phẩm mạch điều khiển động cơ DC hoặc động cơ bước 2 pha nhỏ gọn, công suất dòng cấp cho động cơ lên đến 1.5A thích hợp sử dụng để chế tạo robot, mô hình tự động sử dụng động cơ DC nhỏ hoặc động cơ bước size 39mm hoặc 42mm.

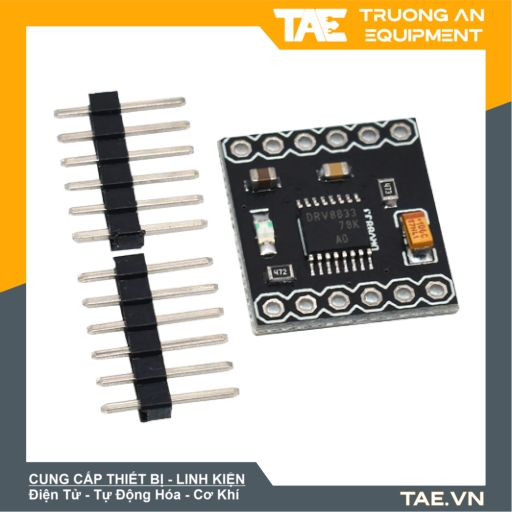

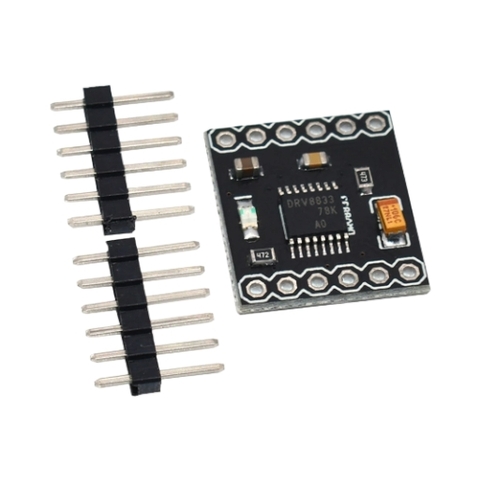

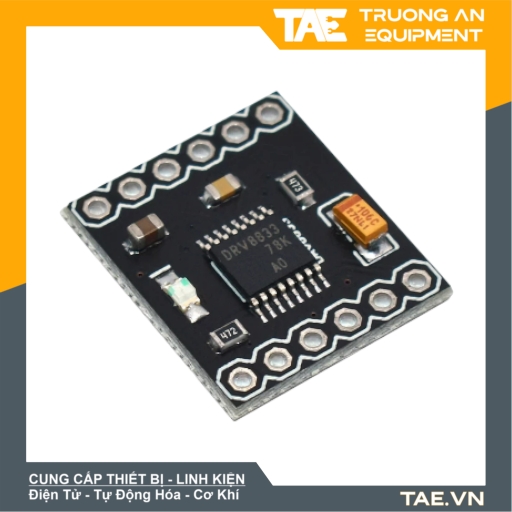

Mạch Điều Khiển Động Cơ DRV 8833

Mạch Điều Khiển Động Cơ DRV 8833

Thông số kỹ thuật Mạch Điều Khiển Động Cơ DRV 8833



- Điện áp hoạt động: 3 - 10V

- Dòng điện ngõ ra: 1.5A (mỗi kênh)

- Số kênh điều khiển: 2

- Thích hợp sử dụng để: điều khiển 2 động cơ DC công suất nhỏ, 1 động cơ bước 2 pha size 39mm hoặc 42mm.

- Bảo vệ: Quá dòng, ngắn mạch, sụt áp, quá nhiệt

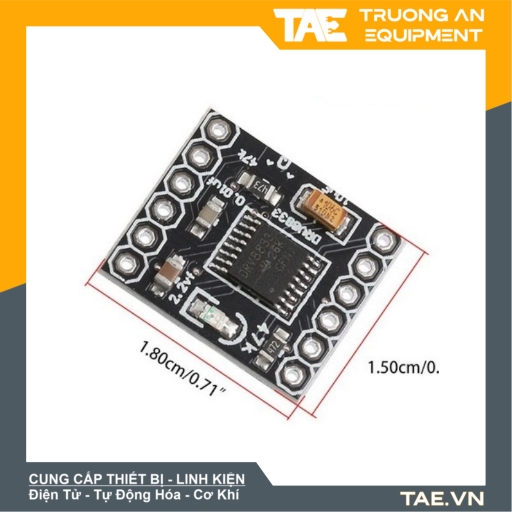

- Kích thước: 18.5x16mm

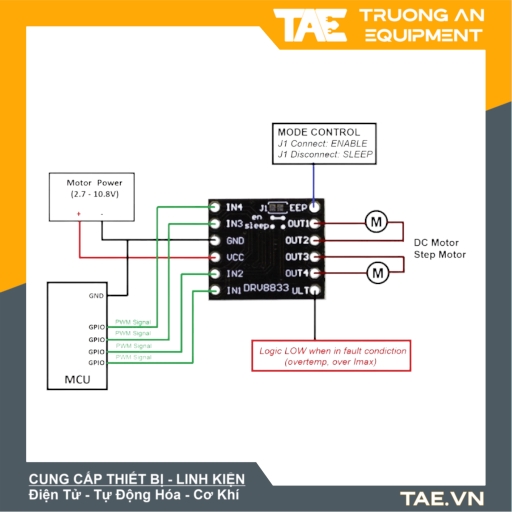

Hướng dẫn sử dụng – sơ đồ đấu nối Mạch Điều Khiển Động Cơ DRV 8833

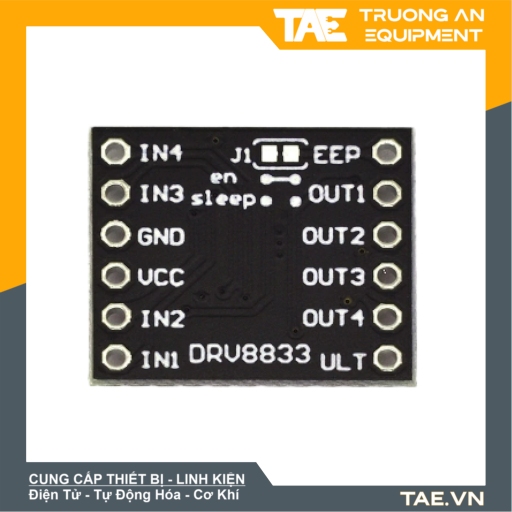

Chân chức năng:

1. Pin ULT: chế độ cài đặt. mức thấp là chế độ chờ
2. OUT1, OUT2: Cầu H 1 /được điều khiển bởi IN1 / IN2
3. OUT3, OUT4: Cầu H 2 /được điều khiển bởi IN3 / IN4
4. Chân EEP: bảo vệ đầu ra. theo mặc định, không cần cài đặt lại.
5. VCC: 3-10 V
6. GND

Tài liệu – Video tham khảo:



Mạch Điều Khiển Động Cơ DRV 8833
