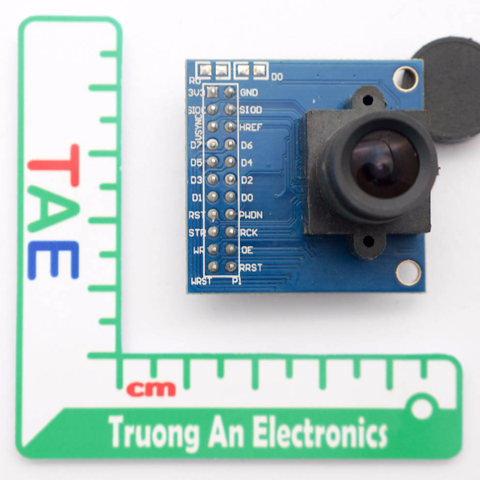

Camera OV7670 FIFO Buffer AL422B

Camera OV7670 FIFO Buffer AL422B bao gồm các chức năng của một con chip xử lý hình ảnh  VGA. Cảm biến có thể đưa ra đầy đủ một khung hình, thời gian lấy mẫu và độ phân giải dữ liệu 8bit.  Hình ảnh VGA này có thể đạt tối đa 30 khung hình trên giây. Người dùng có thể hoàn toàn kiểm soát chất lượng hình ảnh, định dạng dữ liệu và chế độ truyền.

Camera OV7670 FIFO Buffer AL422B khác với Camera OV7670 thông thường

phía sau Camera OV7670 FIFO có ic đệm, arduino có thể đọc được dữ liệu dựa trên ic đêm

video mô tả https://www.youtube.com/watch?v=-5QWy2uxxdM

Đặc tính nổi bật

- Tương thích với các hệ thống nhúng dùng điện áp thấp.

- Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C.

- Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data.

- Hỗ trợ VGA, CIF.

- Hỗ trợ co giãn hình ảnh.

- Điều chỉnh được tiêu cự của ống kính.

- Tự động điều chỉnh giảm độ nhiễu.

- Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,...

Thông số kỹ thuật

- Độ phân giải: 640 x 480.

- Điện áp I/O: 2.5 ~ 3V.

- Công suất hoạt động: 60mW/15fps VGAYUV.

- Dòng ở chế độ ngủ: <20uA.

- Nhiệt độ hoạt động: -30⁰C ~ 70⁰C.

- Nhiệt độ ổn định: 0⁰C ~ 50⁰C.

- Định dạng ngõ ra (8): YUV/YcbCr4: 2:2

1. RGB565/555/444
2. GRB4: 2:2
3. Raw RGB Data.

- Kích thước ống kính: 1/6”.

- Tốc độ truyền ảnh: 30fps.

- FOV: 25⁰.

- Độ nhạy: 1.3V / (Lux-sec).

- SNR: 46 dB.

- Phạm vi hoạt động: 52 dB.

- Kích thước pixel: 3.6um x 3.6um.

Sơ đồ nối dây

Code mẫu
