Gối Đỡ Trục Vít Me Dòng UCP-300

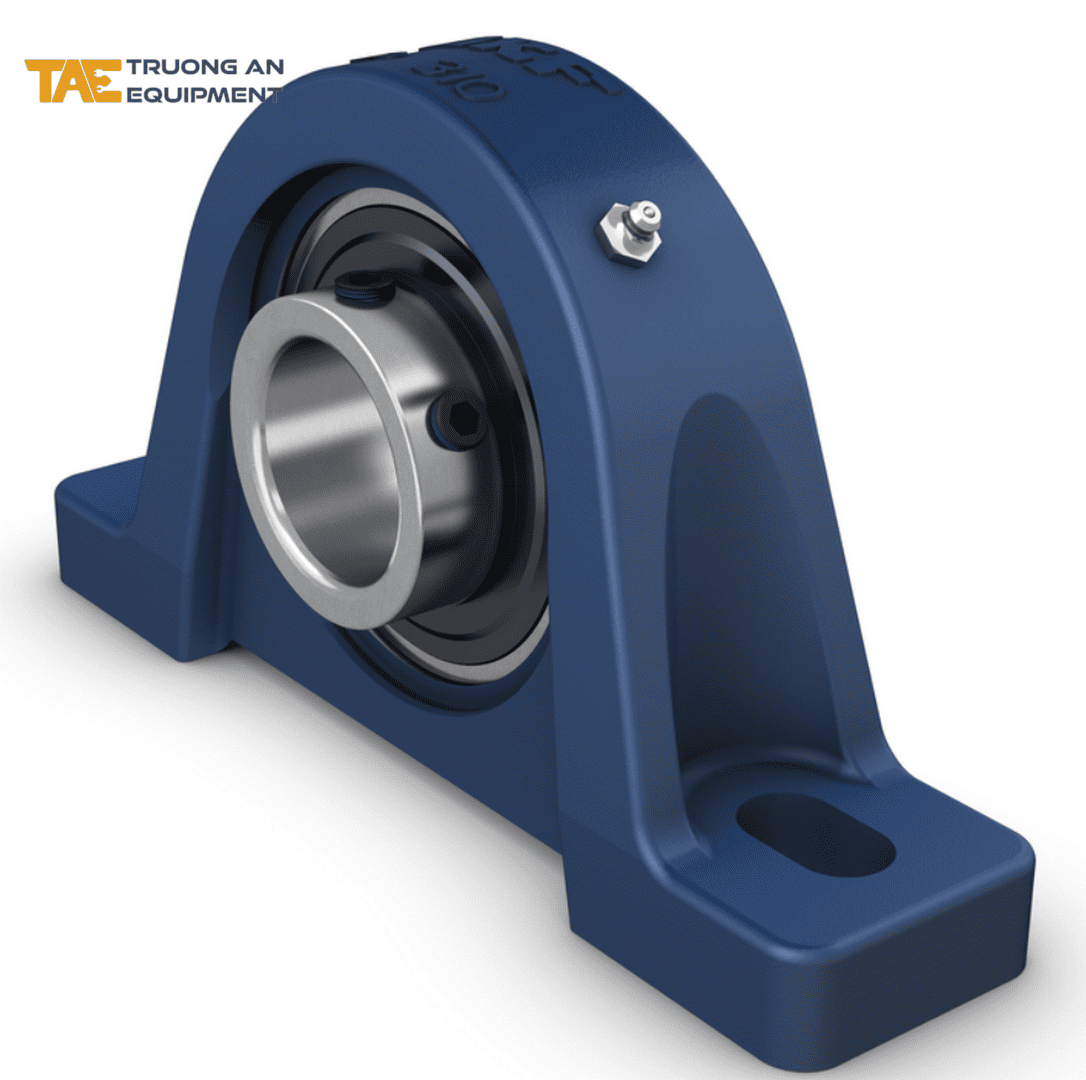

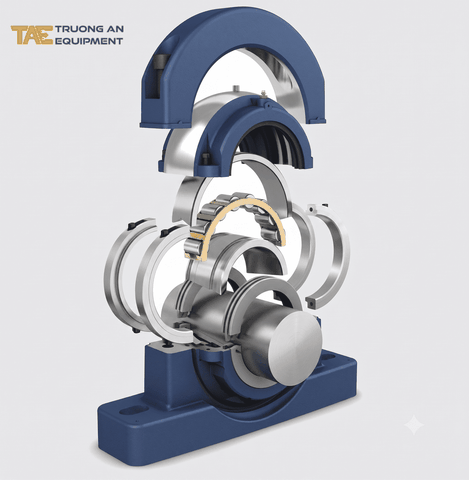

Gối đỡ vòng bi UCP 300 Type (Heavy Duty Pillow Block Bearing) là cụm bệ đỡ trục cơ khí chuyên dụng cho các ứng dụng chịu tải siêu trọng. Tương tự dòng tiêu chuẩn, sản phẩm bao gồm vỏ gang đúc nguyên khối (mã P) và lõi bi cầu tự lựa (mã UC) có vít cấy, nhưng được gia cường toàn diện về độ dày và kích thước để đáp ứng cường độ làm việc khắc nghiệt.

Trong lĩnh vực chế tạo máy CNC và tự động hóa, gối UCP 300 là lựa chọn hàng đầu để kẹp giữ và đỡ các trục vít me bi (ball screw) đường kính lớn. Nhờ khối lượng gang đúc lớn và kết cấu vững chãi, sản phẩm giúp triệt tiêu rung động, chống uốn cong trục và duy trì độ chính xác của bước tiến dao khi máy phay gọt các vật liệu cứng.

Lưu ý chọn nhanh: Ký hiệu của dòng tải nặng bắt đầu bằng số 3 (ví dụ: UCP 305, UCP 310). Hãy đo chính xác đường kính ngõng trục vít me và đối chiếu với cột Shaft Diam. trong bảng thông số để chọn mã Unit No. tương ứng.

Đặc điểm dòng UCP 300 cho máy CNC tải nặng

Khác với dòng 200 Series đề cao tính nhỏ gọn, dòng UCP 300 (Heavy Duty) được thiết kế tối đa hóa độ cứng vững để chống lại các lực hướng kính và lực dọc trục cực lớn sinh ra trong quá trình gia công phay, tiện kim loại.

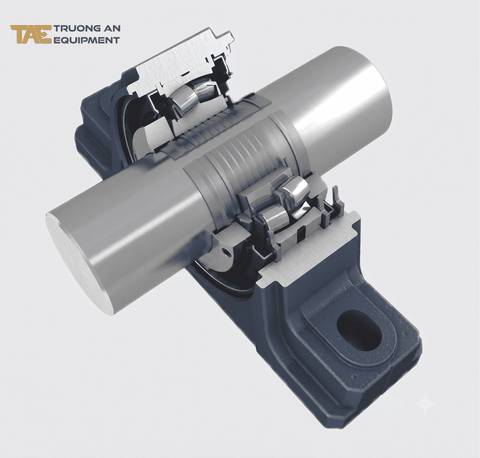

• Đặc tính kỹ thuật: Vỏ gang (Housing) cực kỳ dày dặn, lõi bi (Bearing) có khả năng chịu tải trọng động và tải trọng tĩnh vượt trội. Khả năng tự lựa giúp bù trừ hiệu quả các sai lệch góc do khung gầm máy hạng nặng bị biến dạng dưới tải.
• Ứng dụng trong CNC: Chuyên gá đỡ hệ thống trục vít me trên máy phay CNC kim loại, máy doa tọa độ, mâm xoay phay 4-5 trục, hoặc các cơ cấu tay máy rô-bốt công nghiệp nâng hạ phôi siêu nặng.

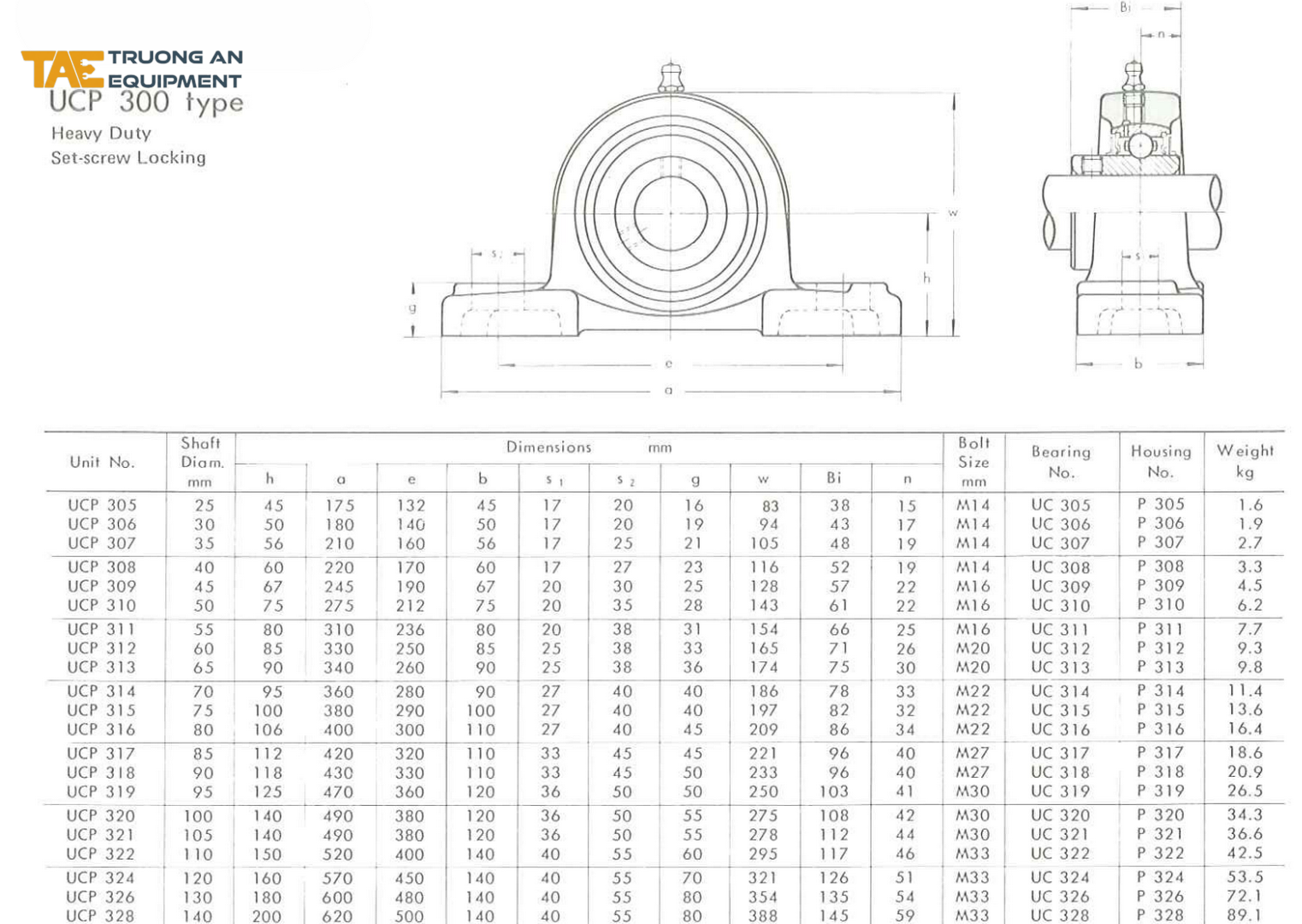

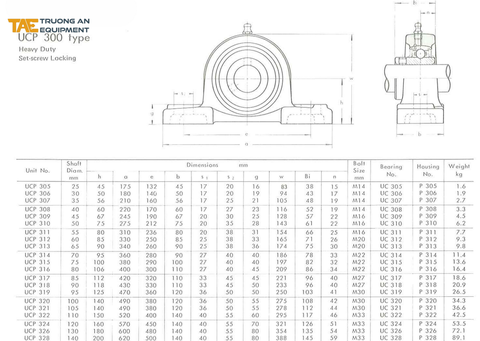

Thông số kích thước gối đỡ UCP 300

Việc tính toán không gian gá lắp cho dòng UCP 300 đòi hỏi sự chính xác cao vì kích thước tổng thể (a), bề rộng đế (b) và chiều cao tâm (h) đều lớn hơn rất nhiều so với dòng thông thường. Vui lòng tham khảo bảng thông số dưới đây để thiết kế bệ máy và chọn cỡ bu-lông (Bolt Size) phù hợp.

Lưu ý khi gá lắp gối UCP 300 với trục vít me

• Kết cấu bệ đỡ phải tương xứng: Gối UCP 300 rất nặng (ví dụ UCP 310 nặng tới 6.2kg). Mặt bích gá gối trên khung CNC phải được phay phẳng, đúc nguyên khối hoặc hàn gia cường đủ thép để không bị xé rách mấu hàn khi chịu lực xoắn.
• Sử dụng bu-lông cường độ cao: Do chịu tải nặng và độ rung lớn, bắt buộc phải sử dụng bu-lông cường độ cao (cấp bền 8.8 hoặc 10.9) kết hợp vòng đệm vênh để khóa chặt chân đế (P) xuống khung máy.
• Căn đồng tâm tuyệt đối: Dù vòng bi có khả năng tự lựa, nhưng với trục vít me tải nặng, việc lệch tâm sẽ gây xước rãnh bi vít me cực nhanh. Cần dùng đồng hồ so để rà phẳng và đồng trục với đai ốc trước khi siết cứng.
• Chế độ bôi trơn: Gia công tải nặng khiến cụm bi sinh nhiệt cao. Cần thiết lập lịch bơm mỡ chịu cực áp (EP grease) định kỳ qua vú mỡ tích hợp trên vỏ gối để màng bôi trơn không bị phá vỡ.

Câu hỏi thường gặp

1. Tôi có thể dùng gối UCP 300 để thay thế cho UCP 200 đang bị gãy không?

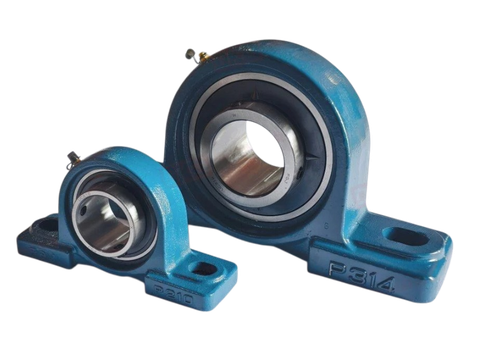

Bạn không thể lắp thay thế trực tiếp dù cả hai có cùng đường kính lỗ trục (ví dụ UCP 205 và UCP 305 đều lắp trục 25mm). Dòng UCP 300 có khoảng cách tâm lỗ bu-lông (e) rộng hơn và chiều cao tâm trục (h) cao hơn. Bạn bắt buộc phải phay lại lỗ bắt vít và chêm cao hệ thống thanh trượt tương ứng.

2. Tại sao vỏ gang của gối UCP 300 lại quan trọng trong gia công phay?

Khác với vỏ nhôm hoặc thép dập, gang đúc chứa các hạt graphite có đặc tính hấp thụ và triệt tiêu dao động cơ học cực tốt. Khi dao phay ăn sâu vào phôi thép, dao động sẽ truyền theo trục vít me về gối đỡ; lúc này khối gang dày của UCP 300 sẽ dập tắt rung động, giúp bề mặt chi tiết gia công đạt độ bóng cao hơn.

TAE chuyên cung cấp các mã gối đỡ trục vít me CNC đa dạng, đáp ứng độ cứng vững cao và phù hợp với mọi thiết kế truyền động của doanh nghiệp. Liên hệ ngay TAE để được tư vấn thêm chi tiết.
