Gối Đỡ Thanh Trượt Tròn SHF – SHF12 đến SHF50

Gối Đỡ Thanh Trượt Tròn Mặt Bích SHF

Gối đỡ thanh trượt tròn SHF là chi tiết dùng để cố định đầu thanh trượt tròn SC vào thành máy, tấm gá hoặc bề mặt lắp đặt. Thiết kế mặt bích giúp tiết kiệm không gian và phù hợp với những vị trí không thuận tiện sử dụng gối đỡ dạng chân SK.

Thân gối được chế tạo từ hợp kim nhôm, phần giữ trục có rãnh kẹp và bulông siết. Thanh trượt được đưa trực tiếp vào lỗ gối rồi cố định bằng bulông, không yêu cầu khoan hoặc gia công ren tại đầu trục.

Gối SHF chỉ có chức năng giữ cố định thanh dẫn hướng, không chứa bạc đạn và không chuyển động trên trục.

Đặc điểm sản phẩm

• Thiết kế mặt bích nhỏ gọn, phù hợp lắp trên mặt dựng hoặc thành máy.
• Thân gối bằng hợp kim nhôm, trọng lượng nhẹ và thuận tiện lắp đặt.
• Rãnh kẹp giúp cố định thanh trượt bằng bulông siết.
• Không cần gia công ren hoặc khoan lỗ tại đầu thanh trượt.
• Có các lỗ bắt bulông trên mặt bích để liên kết với khung máy.
• Đầy đủ kích thước sử dụng với thanh trượt Ø12–Ø50 mm.

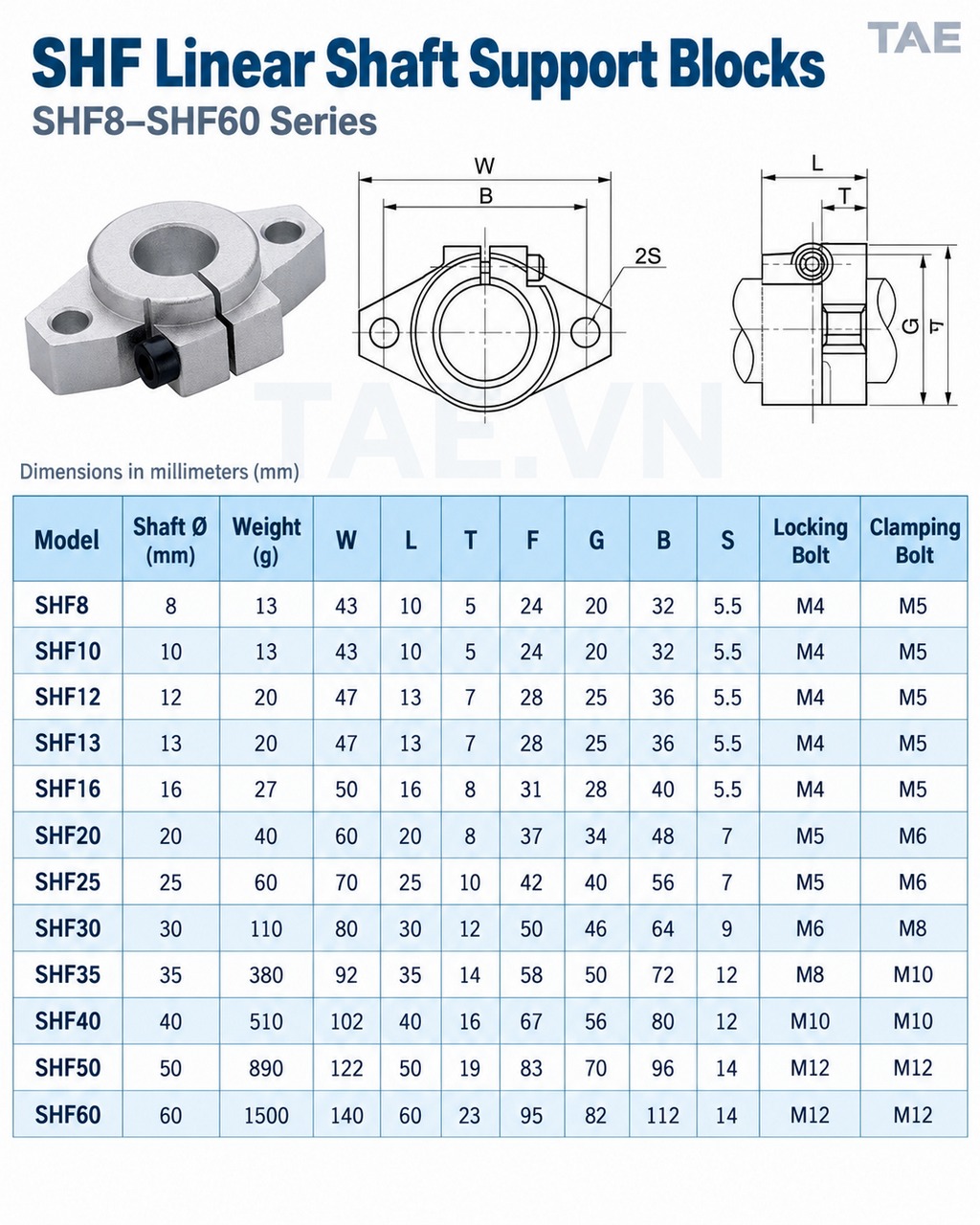

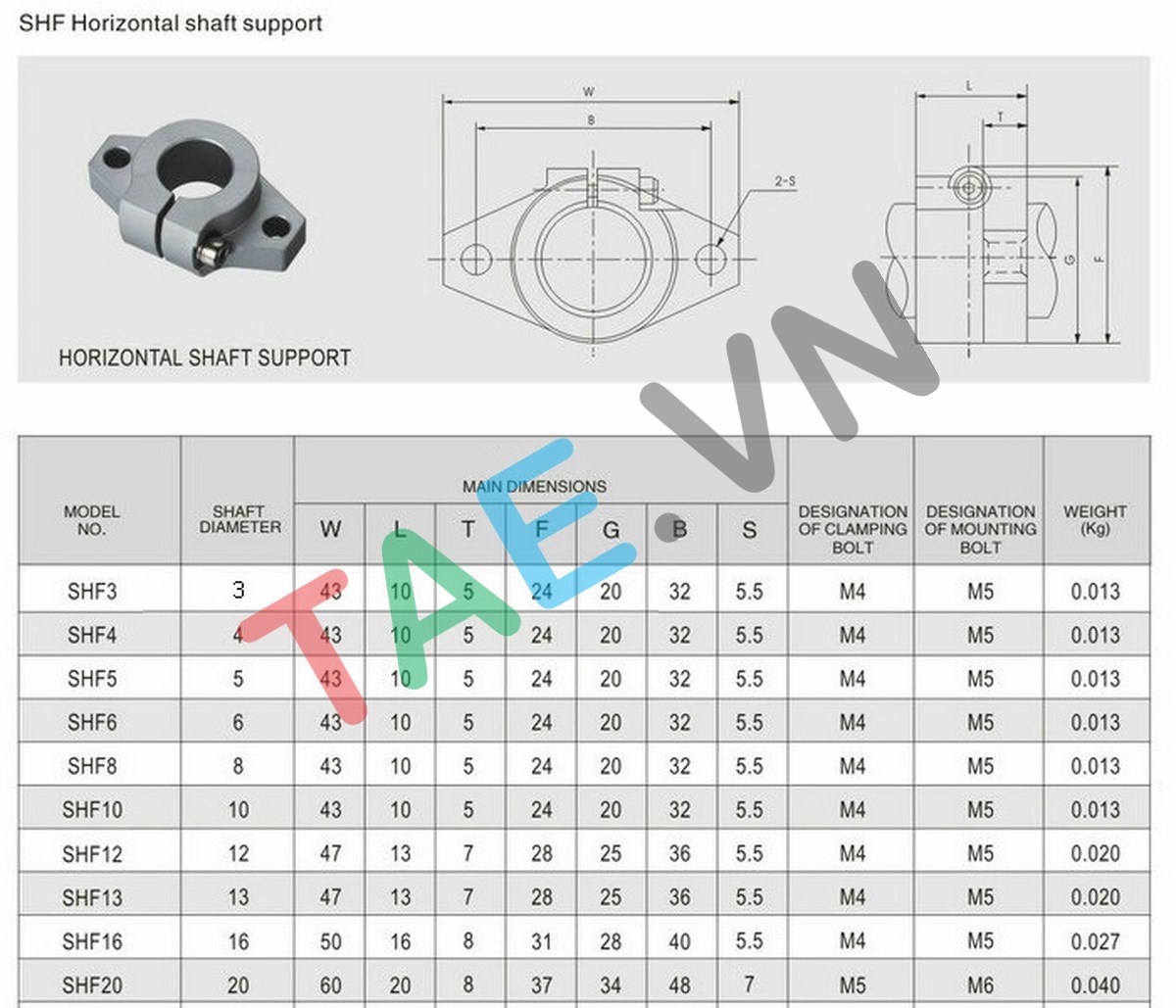

Thông số kỹ thuật

Model và đường kính trục tương thích

Số nằm sau ký hiệu SHF thể hiện đường kính lỗ giữ trục. Ví dụ: SHF20 sử dụng với thanh trượt tròn Ø20 mm.

Phân biệt gối đỡ SHF và SK

• Gối SK: lắp trên mặt đế nằm ngang và đỡ trục từ phía dưới.
• Gối SHF: lắp bằng mặt bích, phù hợp với thành máy hoặc tấm gá dựng đứng.

Việc lựa chọn SK hay SHF phụ thuộc vào hướng lắp đặt và kết cấu khung máy; không nên chỉ lựa chọn theo đường kính trục.

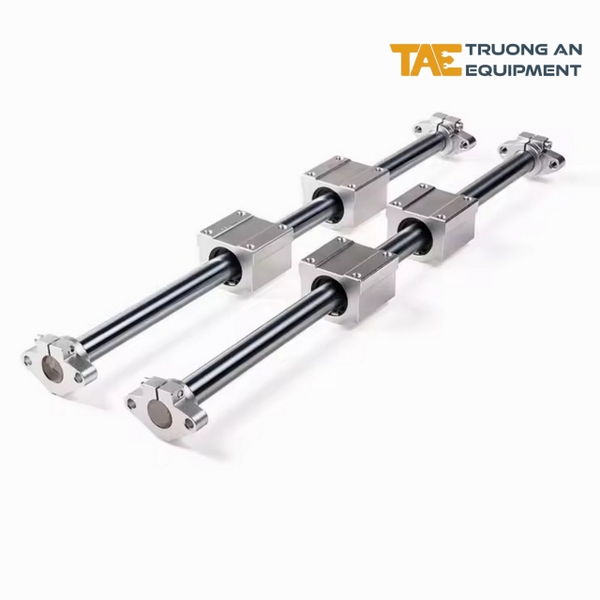

Sản phẩm và phụ kiện sử dụng chung

• Thanh trượt tròn SC có đường kính tương ứng.
• Con trượt dạng khối SCS…UU hoặc SCS…LUU.
• Bạc đạn trượt tròn LM…UU hoặc LM…LUU.
• Tấm gá, thành máy và bulông lắp mặt bích.

Gối SHF không chứa vòng bi nên không sử dụng thay cho gối đỡ vít me BK, BF, FK hoặc FF. Trong bố trí thông thường, mỗi thanh trượt sử dụng hai gối SHF để cố định hai đầu.

Ứng dụng

• Cố định thanh dẫn hướng trên thành máy CNC, máy khắc và máy laser.
• Lắp đặt trục dẫn hướng giữa hai tấm thành của module tuyến tính.
• Chế tạo bàn trượt, cơ cấu cấp phôi và hệ thống gắp đặt.
• Sử dụng trong máy đóng gói, máy phân loại và thiết bị tự động hóa.
• Lắp tại các vị trí có không gian mặt đế hạn chế.

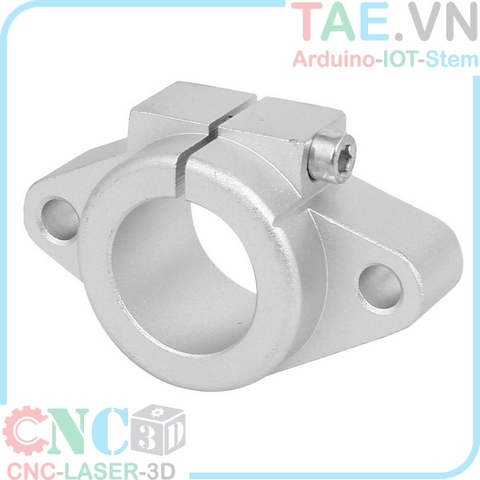

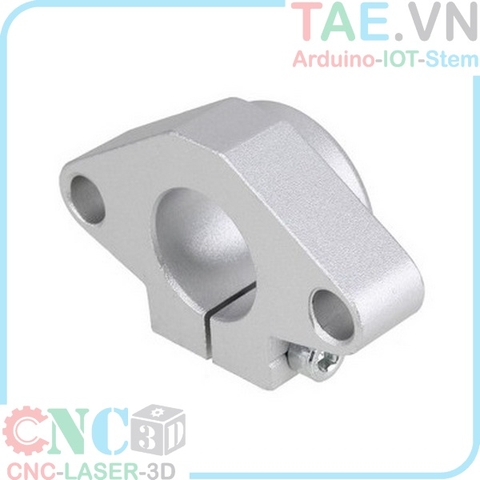

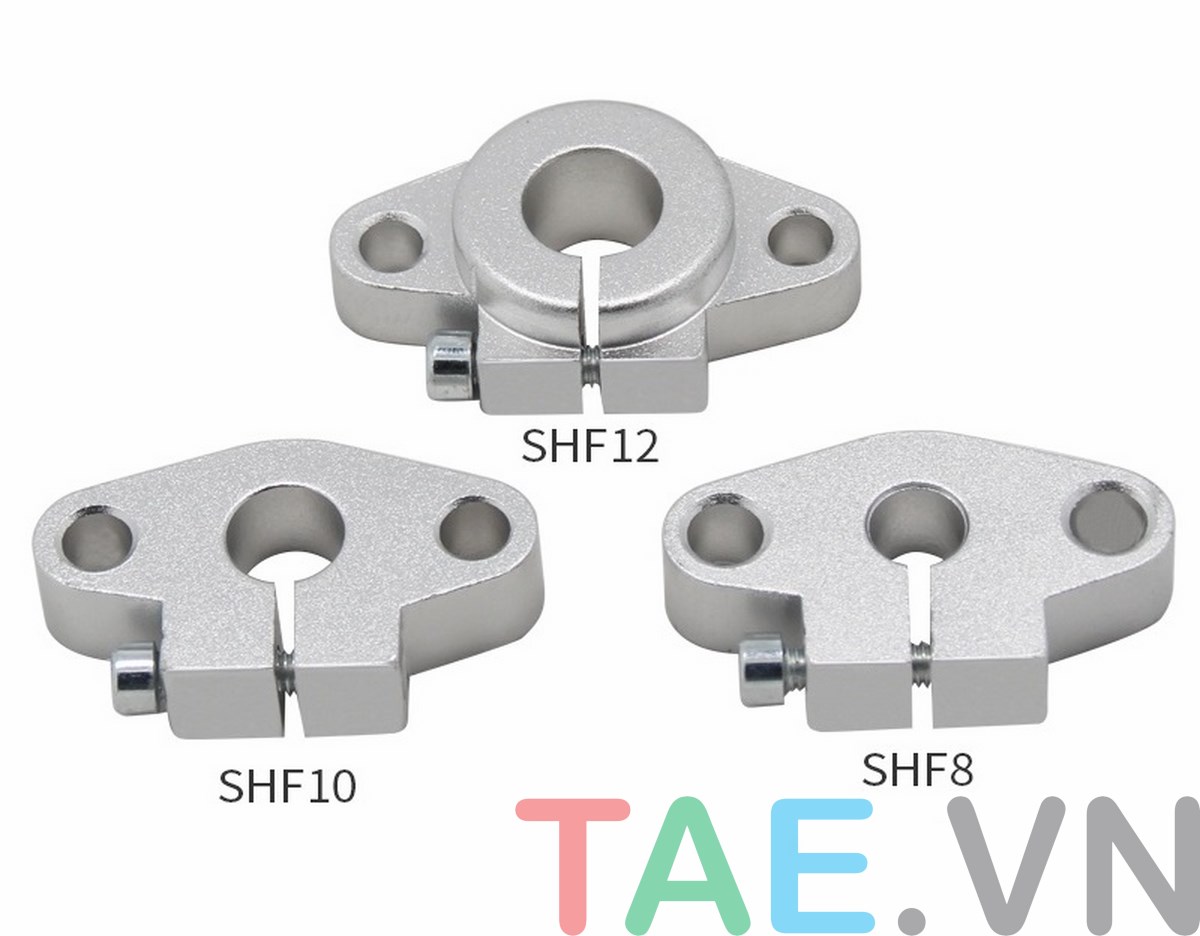

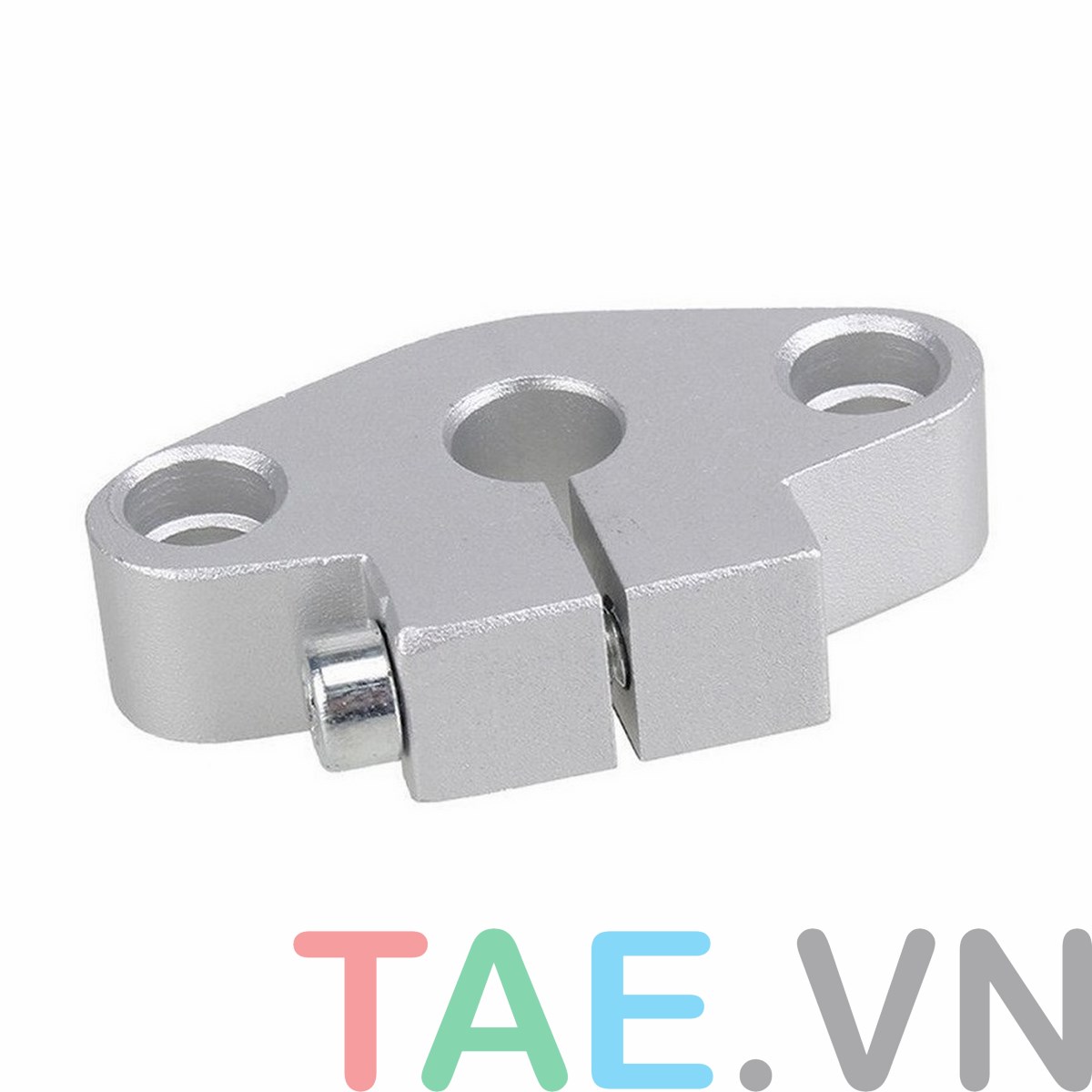

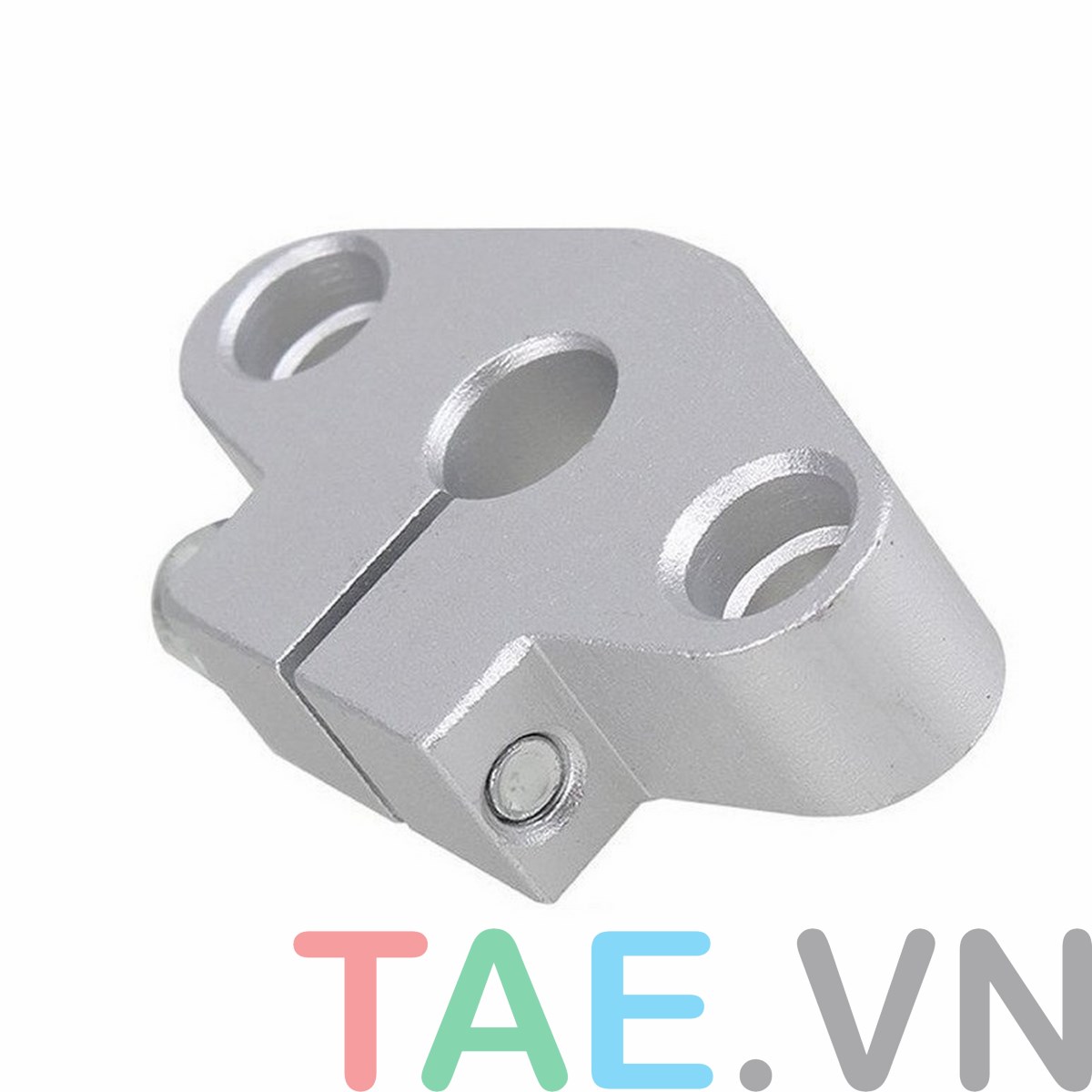

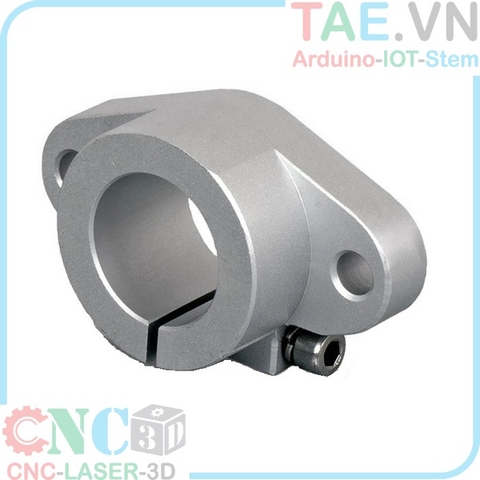

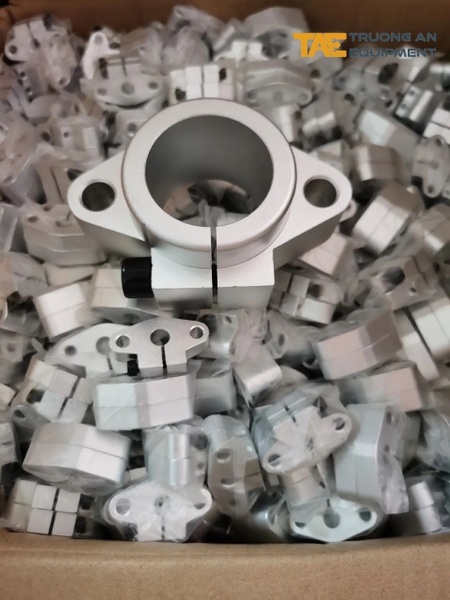

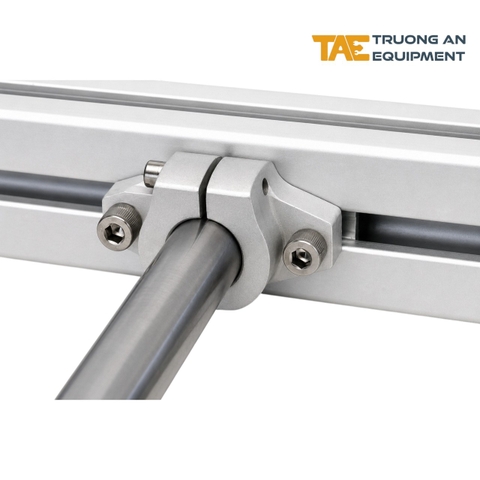

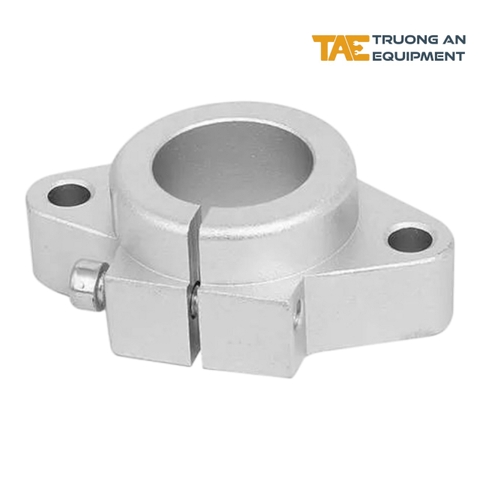

Hình ảnh thực tế sản phẩm
